Op de voedingsspanning aansluiten
5.2 Aansluitschema
Kabelafscherming en aarding
Het verdient aanbeveling de kabelafscherming aan de voedingszijde aan
aardpotentiaal te leggen.
5.2
Aansluitschema

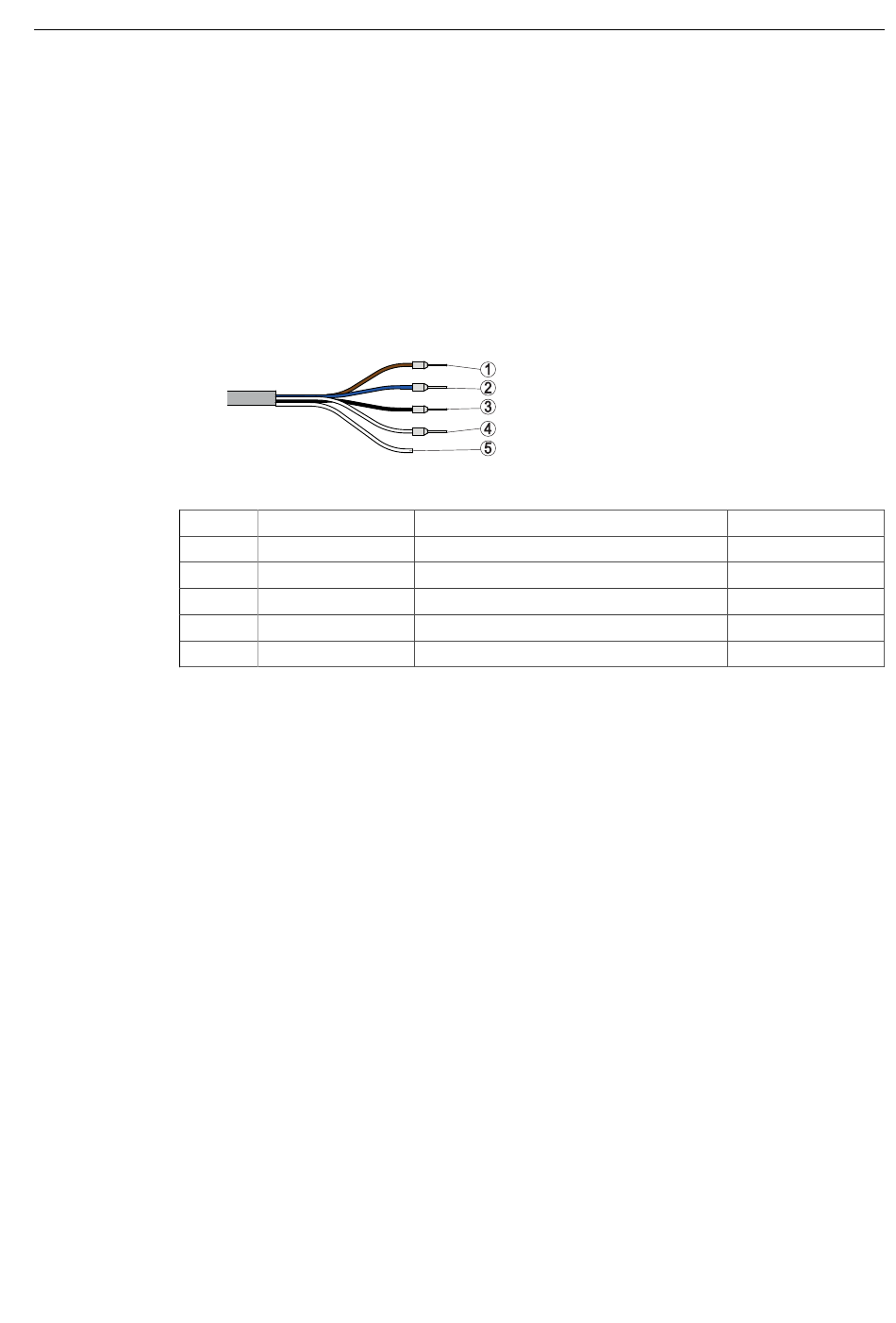

Aderbezetting aansluitkabel
Figuur 5.1
1
2
3
4
5
20
Aderbezetting vast aangesloten aansluitkabel
Aderkleur
Functie
Bruin
Voedingsspanning
Blauw
Voedingsspanning
Zwart
Modbus-signaal D+
Wit
Modbus-signaal D-
Afscherming
Polariteit
Plus (+)
Minus (-)
Plus (+)
Minus (-)
Bedieningshandleiding, 10/2022, 62709-54-01, A5E49829030
SITRANS LR120 Modbus
