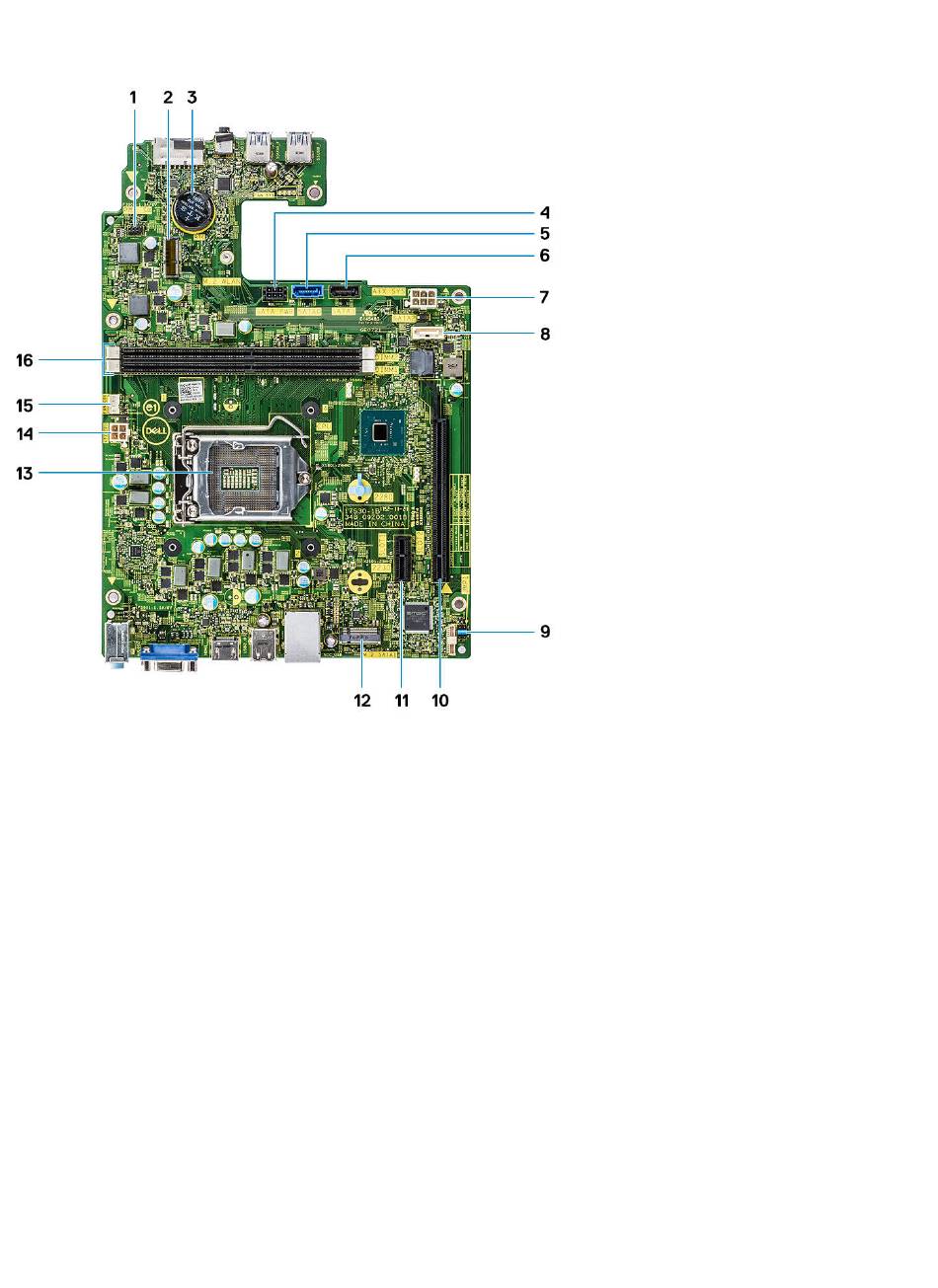

Indeling van het moederbord
1
connector voor aan-uitknop
3
Connector voor de knoopbatterij
5
SATA0-connector (blauw)
7
ATX-voedingsconnector(ATX_SYS)
9
Servicemodus/wachtwoord wissen/CMOS-clear jumpers
11
PCI-e X1 connector(SLOT1)
13
Processorsocket
15
CPU-ventilatorconnector(FAN_CPU)
Kap
De kap verwijderen
1
Volg de procedure in
Voordat u in de computer gaat
2
Volg de stappen om de kap te verwijderen:
a
Verwijder de twee 6-32xL6,35 schroeven waarmee de kap aan de computer is bevestigd.
b Schuif de computerkap naar de achterkant van de computer [2].
2
M.2-connector voor de wifi-kaart
4
SATA-voedingsconnector (zwart)
6
SATA3-connector (zwart)
8
SATA2-connector (wit)
10
PCI-e X16 connector(SLOT2)
12
M.2 SATA-connector voor SSD
14
CPU-voedingsconnector(ATX_CPU)
16
Sleuven geheugenmodule (DIMM1, DIMM2)
werken.
Onderdelen verwijderen en plaatsen
11
