Samenvatting van Inhoud voor Derby Impulse Ergo

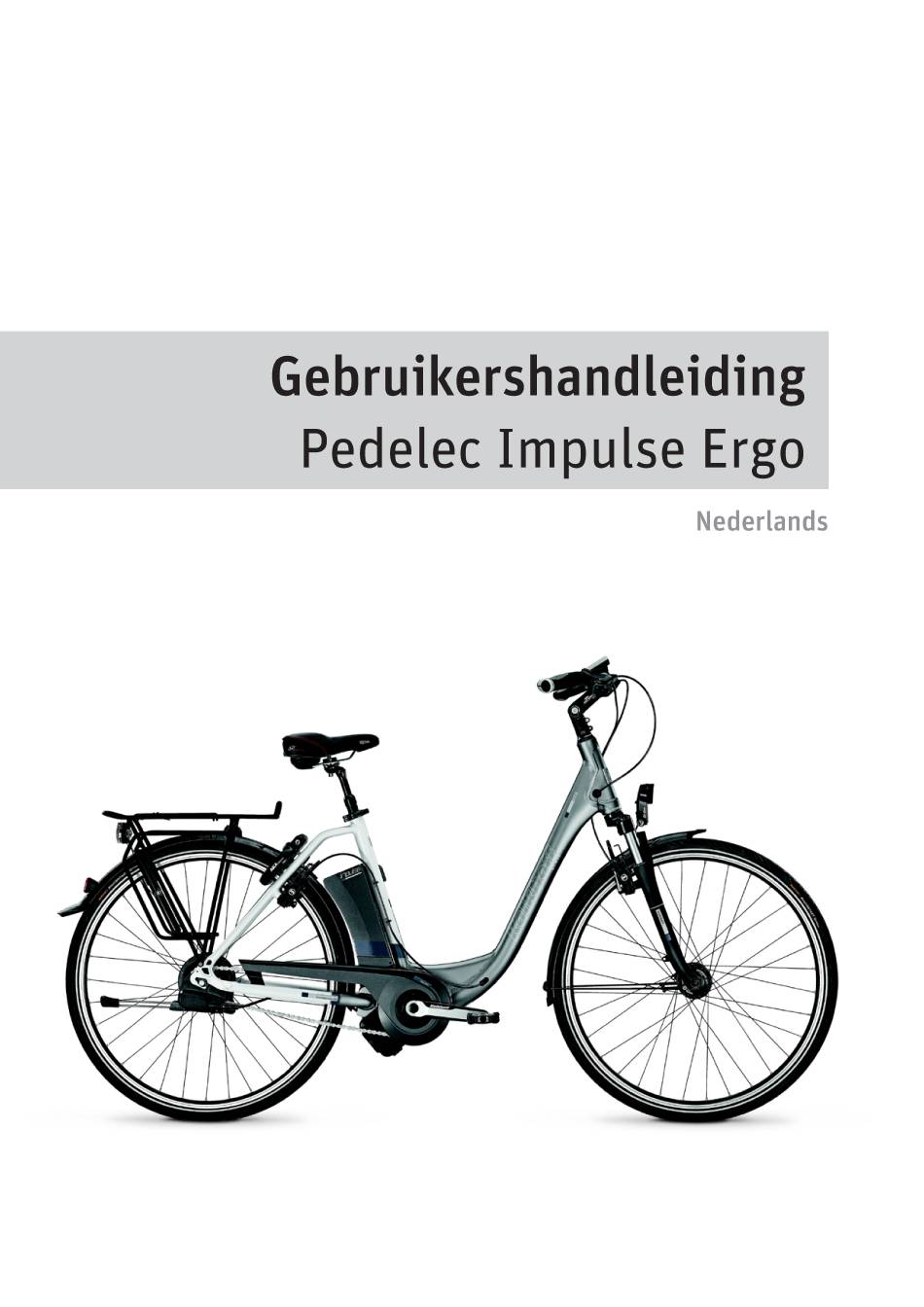

- Pagina 1 Derby Cycle Werke GmbH / Raleigh Univega GmbH...
- Pagina 3 Experts noemen dit ook wel de cadans. de iets. Deze gebruikershandleiding helpt u alle voordelen van uw Pedelec Impulse Ergo te ontdekken en de iets correct te gebruiken. Lees de gebruikershandleiding voor uw eerste rit a.u.b. zorgvuldig door! LET OP mogelijke materiële of milieuschade.
-
Pagina 4: Waarschuwingen
Wanneer u uw Pedelec met de auto transpor- teert, dient u vooraf de accu te verwijderen. Transporteer de accu in een veilige transportbox gescheiden van de Pedelec. Een geschikte trans- portbox is te koop bij uw dealer. VI Gebruikershandleiding | Pedelec Impulse Ergo... -
Pagina 5: Aanbevelingen
( Hoofd- manier als vervanging voor een medische behandeling. stuk 11 “Technische specificaties”). Vraag: Voor wie is de Pedelec Impulse Ergo met name geschikt? De Pedelec Impulse Ergo is met name geschikt voor mensen •... -
Pagina 6: Inhoudsopgave
Instelling en programmering van het display 5.2.1 Wis tripdata / Wis alle data 5.2.2 Instellingen apparaat Accu verwijderen 5.2.2.1 Contrast Leercyclus 5.2.2.2 Helderheid Laadproces 5.2.2.3 Taal Accu plaatsen 5.2.2.4 Wielmaat 5.2.2.5 Eenheid 5.2.2.6 Naam 5.2.2.7 Fabrieksinstellingen 5.2.2.8 Sotware VI Gebruikershandleiding | Pedelec Impulse Ergo... - Pagina 7 10.2 Reiniging van de motor Eenvoudig opladen 10.3 Reiniging van het display 8.1.1 Leercyclus 10.4 Reiniging van het bedieningselement Hoge veiligheid door accubeheer 10.5 Reiniging van de borstgordel Eenvoudige opslag 11 Technische speciicaties Accu-informatiesysteem VI Gebruikershandleiding | Pedelec Impulse Ergo...
-
Pagina 8: Snel Aan De Slag
Als alle LED’s op de accu zijn de pedalen intrapt. gedoofd, is het oplaadproces beëindigd. Trek de stek- ker van het oplaadapparaat uit de oplaadaansluiting. Zwenk de afdekking van de oplaadaansluiting weer terug. VI Gebruikershandleiding | Pedelec Impulse Ergo... -
Pagina 9: Fietsen Met Het Ondersteuningsniveau Ergo
5. Navigeer met de pijltoetsen naar de menuoptie ERGO- instellingen. Druk op de Set-toets. 3. Navigeer met de pijltoetsen naar het ondersteunings- niveau ERGO. Op het display verschijnt de weergave “Bepaal hartslag …”. VI Gebruikershandleiding | Pedelec Impulse Ergo... - Pagina 10 6. Zodra u de gewenste hartslag en de waarschuwing GEWENSTE GEWENSTE LEEFTIJD LEEFTIJD hartslag hebt ingesteld, kunt u met de pijltoetsen naar HARTSLAG HARTSLAG de optie “Terug” navigeren. VI Gebruikershandleiding | Pedelec Impulse Ergo...
- Pagina 11 Het aantal blauw brandende hokjes neemt af. Zodra u uw ideale traprequentie hebt bepaald, kunt u ietsen zonder ook maar een keer te hoeven schakelen. De automatische modus past het verzet aan de door u ingestelde traprequentie aan. VI Gebruikershandleiding | Pedelec Impulse Ergo...
-
Pagina 12: Foutdiagnose Ondersteuningsniveau Ergo
• Blijf uit de buurt van mogelijke Elektromagnetische storing (hoog- storingsbronnen. Op het display staat voort- spanningsdraden, stoplichten, durend “Bepaal hartslag …” MP3-spelers, bovenleidingen, • Schakel de Impulse Pedelec ERGO eerst uit gsm’s, andere trainingsapparatuur) en daarna weer in. VI Gebruikershandleiding | Pedelec Impulse Ergo... -
Pagina 13: Wettelijke Bepalingen
Europese Unie gebruikt. In andere landen, en in aparte gevallen ook in Europa, kunnen andere bepalin- gen gelden. Informeer voor gebruik van uw Pedelec in het buitenland welke wetten hier van toepassing zijn. VI Gebruikershandleiding | Pedelec Impulse Ergo... - Pagina 14 Impulse middenmotoraandrijving altijd met dat motorvermogen rijden dat het meest energiebespa- rend is of, indien gewenst, het meeste vermogen ter beschikking stelt. 20 km/uur max. Snelheid snelheid Prestatiecurves van de middenmotor Prestatiecurve van de naafmotor Prestatiecurves VI Gebruikershandleiding | Pedelec Impulse Ergo...
-
Pagina 15: Accu Opladen
0 °C en 45 °C worden geladen. Bij het uitnemen kantelen 3. Wij raden u aan nu de sleutel uit het slot te halen en te bewaren, zodat hij niet kan abreken of kwijt kan raken. Draaggreep LED-weergaveveld VI Gebruikershandleiding | Pedelec Impulse Ergo... -
Pagina 16: Leercyclus
2. Voor een veilig oplaadproces moet het oplaadapparaat op een droog, niet-brandbaar oppervlak op de vier standvoetjes staan, resp. moet de LED naar boven wij- zen. Dek het oplaadapparaat niet af. Alleen zo kan de VI Gebruikershandleiding | Pedelec Impulse Ergo... -
Pagina 17: Accu Plaatsen
Pedelec langzaam (met maximaal 6 km/uur) voor- waarts zonder dat u de pedalen hoet in te trappen. 3. Controleer of de accu goed vastzit. • Rechtsonder zit de Power-toets. Hiermee kunt u het systeem in- en uitschakelen. VI Gebruikershandleiding | Pedelec Impulse Ergo... -
Pagina 18: In- / Uitschakelen
• tocht en de tijdens deze rit bereikte maximale De duwhulp is niet geschikt als vertrekhulp. snelheid. de gemiddelde snelheid tijdens de huidige rit • en de gehele afstand. VI Gebruikershandleiding | Pedelec Impulse Ergo... -
Pagina 19: Knoppen Voor Het Niveau Van De Motorondersteuning
Rechtsboven op het display ziet u de weergave van de acculaadstatus. Deze geet via een gestileerde batterij in segmenten aan hoe vol de accu nog is. Hoe lager de laadstatus van de accu, des te minder segmenten worden weergegeven: VI Gebruikershandleiding | Pedelec Impulse Ergo... -
Pagina 20: Foutdiagnose En Fouten Oplossen
• Laat de accu enige tijd akoelen zonder met “ Batterijtemperatuur te De accu heet een te hoge ondersteuning te ietsen. hoog” bedrijfstemperatuur bereikt. Evtl. plaats u de accu een minuut in het oplaadapparaat. VI Gebruikershandleiding | Pedelec Impulse Ergo... -
Pagina 21: Wis Tripdata
5% van -35% tot +20% wijzigen. De wijziging van het contrast wordt onmiddellijk ingesteld. Door een druk op de Set-toets bevestigt u uw keuze en gaat u daar- na weer terug naar de weergave van de menuopties. VI Gebruikershandleiding | Pedelec Impulse Ergo... -
Pagina 22: Eenheid
Door de “Besparing alles systeem” weergegeven. keuze en bevestiging van de optie “Nee” blijven de wijzi- gingen gehandhaafd en gaat u daarna eveneens naar de weergave van de menuopties. VI Gebruikershandleiding | Pedelec Impulse Ergo... -
Pagina 23: Stroomkosten
Door een druk op de Set-toets gaat u naar de betrefende onderliggende optie. Door te kiezen voor “Terug” en een druk op de Set-toets gaat u weer naar het overzicht van de menuopties. VI Gebruikershandleiding | Pedelec Impulse Ergo... -
Pagina 24: Waarschuwing Hartslag
Zodra u uw ideale traprequentie hebt bepaald, kunt u ietsen zonder ook maar een keer te hoeven schakelen. De automatische modus past het verzet aan de gekozen traprequentie van de ietser aan. Automatische keuze van de traprequentie VI Gebruikershandleiding | Pedelec Impulse Ergo... -
Pagina 25: Handmatig Bedrijf
Storende straling of accu was • Fiets langzaam en houd de modus-toets bij De traprequentie wordt gedurende langere tijd niet de versnelling NuVinci Harmony gedurende niet meer goed geregeld aangesloten vijf tot zeven seconden ingedrukt. VI Gebruikershandleiding | Pedelec Impulse Ergo... -
Pagina 26: Ondersteuning Door De Elektrische Motor
Impulse Toenemende Afnemende Ondersteuning trapkracht en ondersteuning uitgeschakeld ondersteuning Aandrijkracht (pedaalkracht + elektrische ondersteuning) Pedaalkracht Elektrische ondersteuning Snelheid Max. ondersteuning Uitschakelsnelheid Verhouding pedaalkracht en elektrische ondersteuning VI Gebruikershandleiding | Pedelec Impulse Ergo... -
Pagina 27: Ondersteuningsniveaus
105 – 110 kg opgeladen accu kleiner. Voor een zo groot mogelijke actieradius dient de accu in een verwarmde ruimte te worden opge- slagen, zodat de accu op kamertemperatuur in de Pedelec kan worden geplaatst. VI Gebruikershandleiding | Pedelec Impulse Ergo... -
Pagina 28: De Pedelec Economisch Gebruiken
• Laad de accu na elke rit op. Zo bent u altijd start- klaar en verlengt u de levensduur van de accu. • Wanneer u de accu niet gebruikt, moet u hem na 6 maanden bijladen. VI Gebruikershandleiding | Pedelec Impulse Ergo... -
Pagina 29: Hoge Veiligheid Door Accubeheer
Plaats de accu in een dergelijk geval voorkomen, stelt het accubeheer de accu in de slaapstand pas net voor gebruik in de iets. in. Dat kan na verschillend lange perioden zonder gebruik plaatsvinden. Ahankelijk van de laadstatus van de accu VI Gebruikershandleiding | Pedelec Impulse Ergo... -
Pagina 30: Laadstatus Accu Controleren
Optimaal temperatuur Lange oplaadtijden Accu loopt mogelijk bereik voor oplaadproces schade op -10 °C 0 °C 10 °C 20 °C 30 °C 40 °C 50 °C Oplaadtijden bij verschillende temperaturen VI Gebruikershandleiding | Pedelec Impulse Ergo... -
Pagina 31: Accucapaciteit Controleren
Door te laden. De Impulse Li-ion accu kent geen de aanvullende prestaties worden de slijtageonderdelen memory-efect. zoals aandrijving en remmen sterker belast dan bij een VI Gebruikershandleiding | Pedelec Impulse Ergo... -
Pagina 32: Transport En Verzending Van De Accu
Probeer nooit een accu te repareren. Hiervoor zijn vakmensen vereist. Als uw accu beschadigd is, neemt u contact op met uw dealer. Hij zal de verdere ahandeling met u bespreken. VI Gebruikershandleiding | Pedelec Impulse Ergo... -
Pagina 33: Verwijdering Van Accu's
De accu kan bij temperaturen tussen 0 °C en 45 °C worden geladen. Laadproces: Accu in oplaadstation VI Gebruikershandleiding | Pedelec Impulse Ergo... -
Pagina 34: Reiniging Van De Accu
10.3 Reiniging van het display U mag de behuizing van het display allen met een voch- tige (niet natte) doek reinigen. VI Gebruikershandleiding | Pedelec Impulse Ergo... -
Pagina 35: Reiniging Van Het Bedieningselement
(bij het achterwiel) TOEPASSINGSMOGELIJKHEDEN maximale helling 10 % maximaal lichaamsgewicht 130 kg IMPULSE LI-ION-ACCU Capaciteiten 11 Ah 15,5 Ah 17 Ah Spanning 36 V 36 V 36 V Gewicht 2,85 kg 2,95 kg 2,95 kg VI Gebruikershandleiding | Pedelec Impulse Ergo... - Pagina 36 Wij wensen u veel plezier bij het gebruik van uw nieuwe Pedelec Impulse Ergo. Copyright © 2013 Derby Cycle Werke GmbH / Raleigh Univega GmbH Nadruk, ook gedeeltelijk, alleen met toestemming van Derby Cycle Werke GmbH / Raleigh Univega GmbH. Drukfouten,...
