IMIX-7.3
24) Phone/line
Druk op deze knop om beide aux-ingangen (22/23) te configureren voor audioapparatuur of een
telefoon. Als het inputniveau te zwak is, drukt u op deze knop. Wanneer het lampje brandt, wordt
het inputsignaal versterkt. Met 'Phone' wordt de gevoeligheid aangepast voor inputsignalen
afkomstig van MP3-spelers, smartphones of tablets. U kunt uw MP3-apparaten nu rechtstreeks
gebruiken zonder signaalverlies.
25/26/27) Equalizer-gedeelte (master 1-3)
Het master-equalizer-gedeelte geeft u de mogelijkheid om uitgaande audiosignalen te vormen. Alle
masterkanalen zijn voorzien van 3-bands EQ. De frequenties voor de regeling van hoog (27) en laag
(25) liggen vast op respectievelijk 12 kHz en 80 Hz. De piek van de middenfrequentieregeling (26) ligt
op 1 kHz. Alle drie de frequentiebanden bieden maximaal 12 dB verzwakking of versterking. Op de
klikpositie in het midden vindt geen aanpassing plaats. De equalizer naar rechts bewegen versterkt
het frequentiebereik, naar links verzwakt het signaal. Kleine veranderingen in de equalizer-besturing
hebben over het algemeen de beste resultaten. Probeer buitensporige versterking van de
middenband te voorkomen.
28) Verhouding
Draai aan deze knop om een koptelefoonmix te maken tussen uw PFL en uw mastersignaal.
29) Niveauregeling koptelefoon
Draai aan deze knop om het volume van de koptelefoon in te stellen.
30) Niveauregeling aux in
Draai aan deze knop om het niveau van de aux-ingangen (22/23) in de mastermix aan te passen.
31) Koptelefoonuitgang
U kunt een koptelefoon met een impedantie van 32-600 Ohm aansluiten op de
koptelefoonaansluiting. Dit is een 6,3 mm (1/4") TRS-aansluiting, waarbij de top = links, ring = rechts
en huls = aarding.
Bestelcode: D2351
19) Masterregelaar (master 1-3)
U kunt het outputsignaal van de master 1-3
uitgangen (48-53) aanpassen.
20) Outputsignaal VU-meter (master 1-3)
Deze meter is een ledindicator met meerdere
functies. De nauwkeurige niveau-indicatie
geeft u de mogelijkheid om het
outputsignaalniveau te controleren en op
andere apparaten af te stellen.
21) Knoppen voor zoneselectie
Druk op deze drie knoppen om het kanaal toe
te wijzen aan een of meer masteruitgangen.
22) Aux mini-jackingang
Dit is een ongebalanceerde stereo mini-
jackingang waarop u audioapparatuur of een
telefoon kunt aansluiten. Druk op de knop
phone/line (24) om deze ingang in te stellen
voor het inputsignaal van een line-apparaat
of een koptelefoon.
23) Aux RCA-ingangen

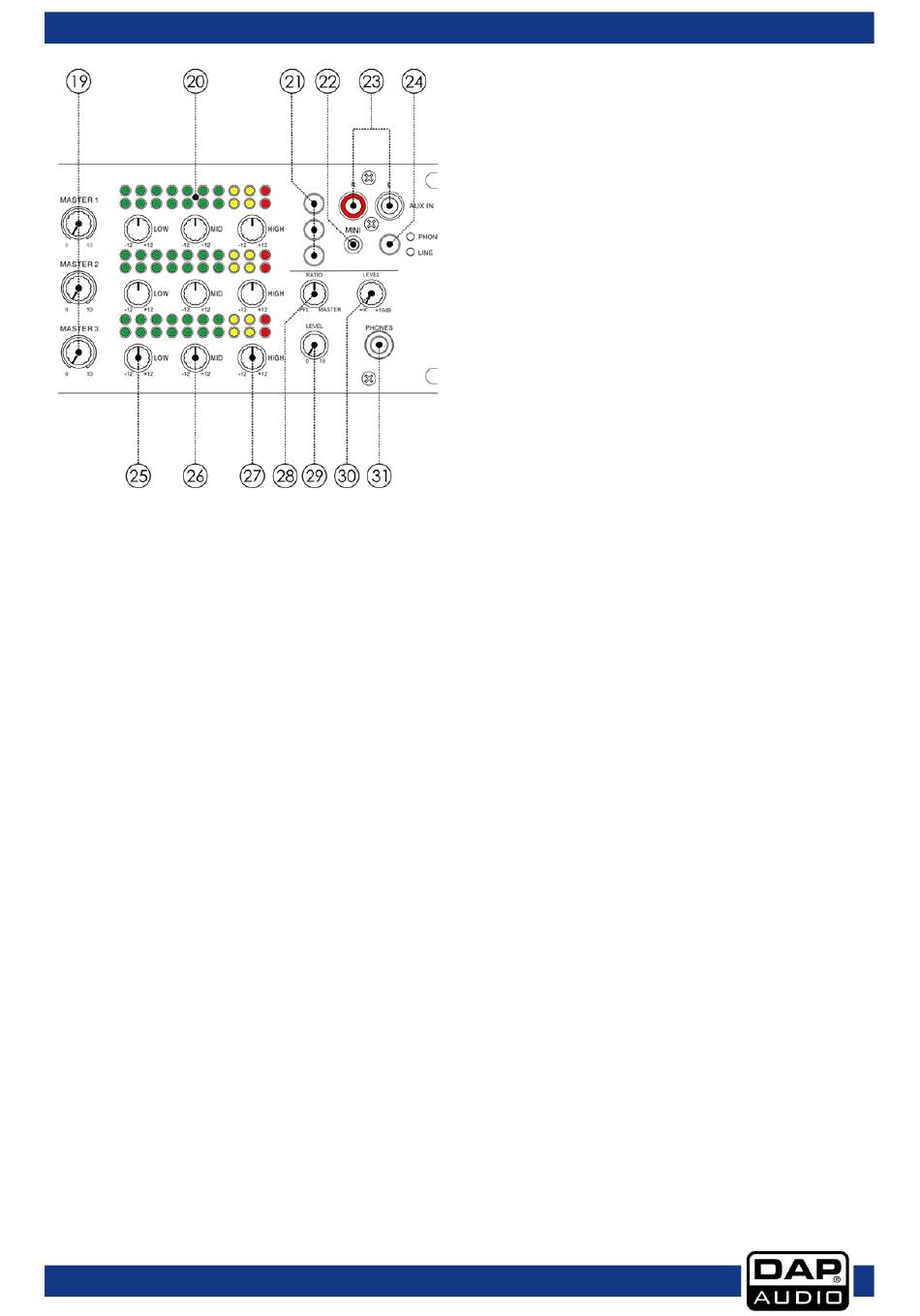

Afb. 06
Dit is een ongebalanceerde stereo RCA-
ingang waarop u audioapparatuur of een
telefoon kunt aansluiten. Druk op de knop
phone/line (24) om deze ingang in te stellen
voor het inputsignaal van een line-apparaat
of een koptelefoon.
11
