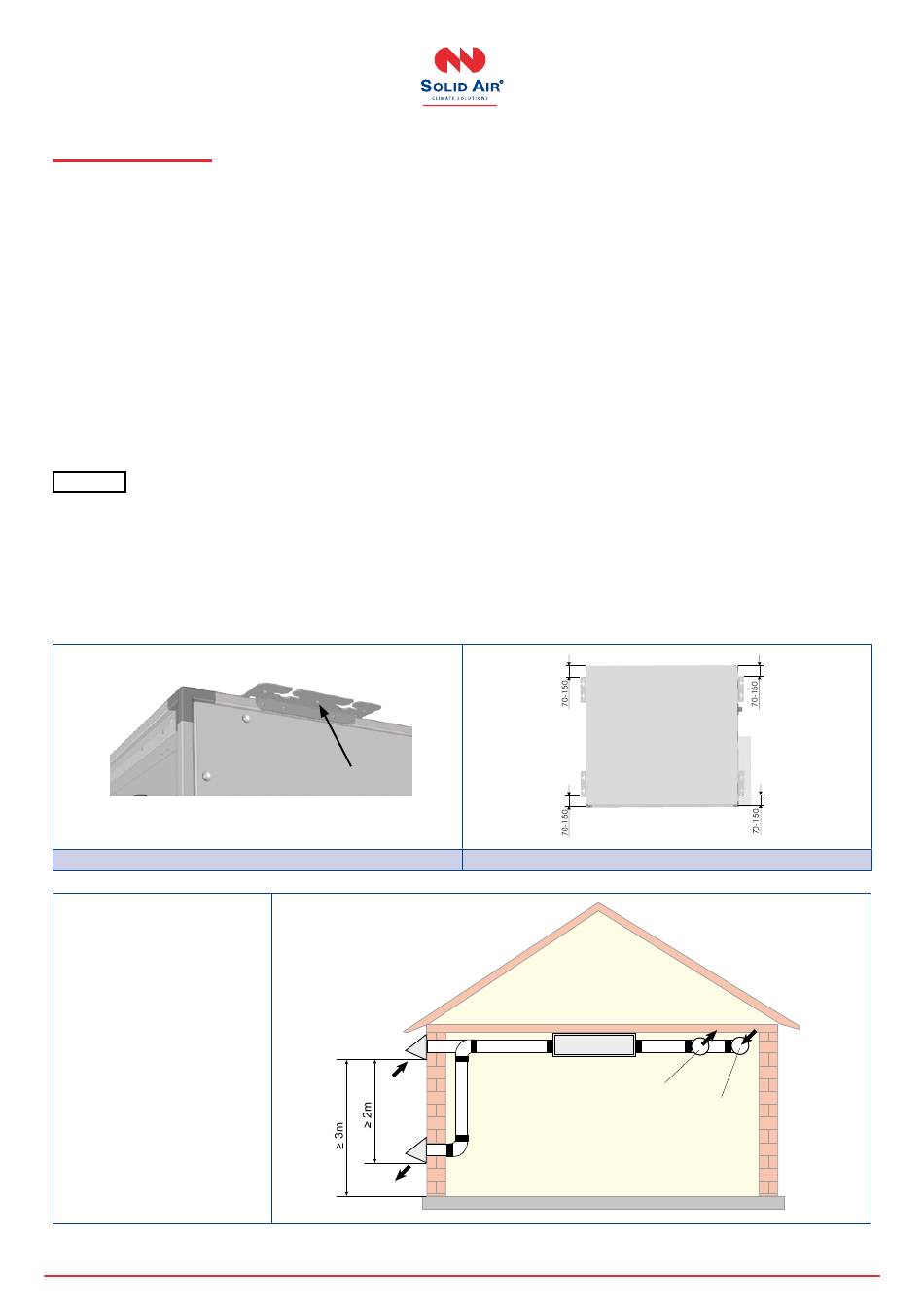

7. PLANNING
7.1 Opstellingsplaats CPL-C-WTW
>>
De CPL-C-WTW is uitgerust als binnenunit en uitsluitend voorzien voor montage aan het plafond.
>>
Het plafond waaraan het toestel gemonteerd wordt, moet effen en voldoende draagkrachtig zijn
(min. 500 kg/m²).
>>
Het toestel mag uitsluitend met de standaard meegeleverde plafondhouders worden gemonteerd,
cf. de afbeelding.
>>
Voor de CPL-C-32 dient bij voorkeur van het boorgat in het midden van de plafondhouder te worden
gebruikgemaakt.
>>
De standaard op de CPL-C-32 gemonteerde hijsogen dienen voor het hijsen en omleggen van het toestel.
Zijn mogen in geen geval voor de montage aan het plafond worden gebruikt. De hijsogen kunnen na
gebruik worden verwijderd en de boorgaten met de meegeleverde blindpluggen worden afgesloten.
>>
Het toestel mag uitsluitend met de standaard meegeleverde plafondhouders worden gemonteerd,
cf. de afbeelding.
>>
In de plafondpanelen mogen in geen geval gaten worden geboord of schroeven worden gemonteerd
Opgelet
omdat anders de erachter liggende elektrische leidingen beschadigd kunnen raken.
>>
De opstellingsplaats moet beantwoorden aan de vereisten van VDI 2050.
>>
Voor onderhoudswerkzaamheden dient onder het toestel voldoende plaats ter beschikking te
worden gehouden.
>>
Het toestel in een vorstvrije ruimte opstellen!
>>
Voor het afvoeren van eventueel te ontstaan condensaat dient een afvoerleiding resp. aansluiting
ter beschikking te zijn.
Plafondhouder bij CPL-C 10/15/22/32
Minimale afstand tussen
buitenluchtaanzuiging
en afvoerluchtopening
ter voorkoming van een
luchtkortsluiting (DIN 13779)
SOLID AIR ® CLIMATE SOLUTIONS
Buitenlucht
Afvoerlucht
•
T +31 598 36 12 21
•
www.solid-air.nl
15
Maten bij CPL-C 10/15/22/32
Toevoerlucht
Retourlucht
•
