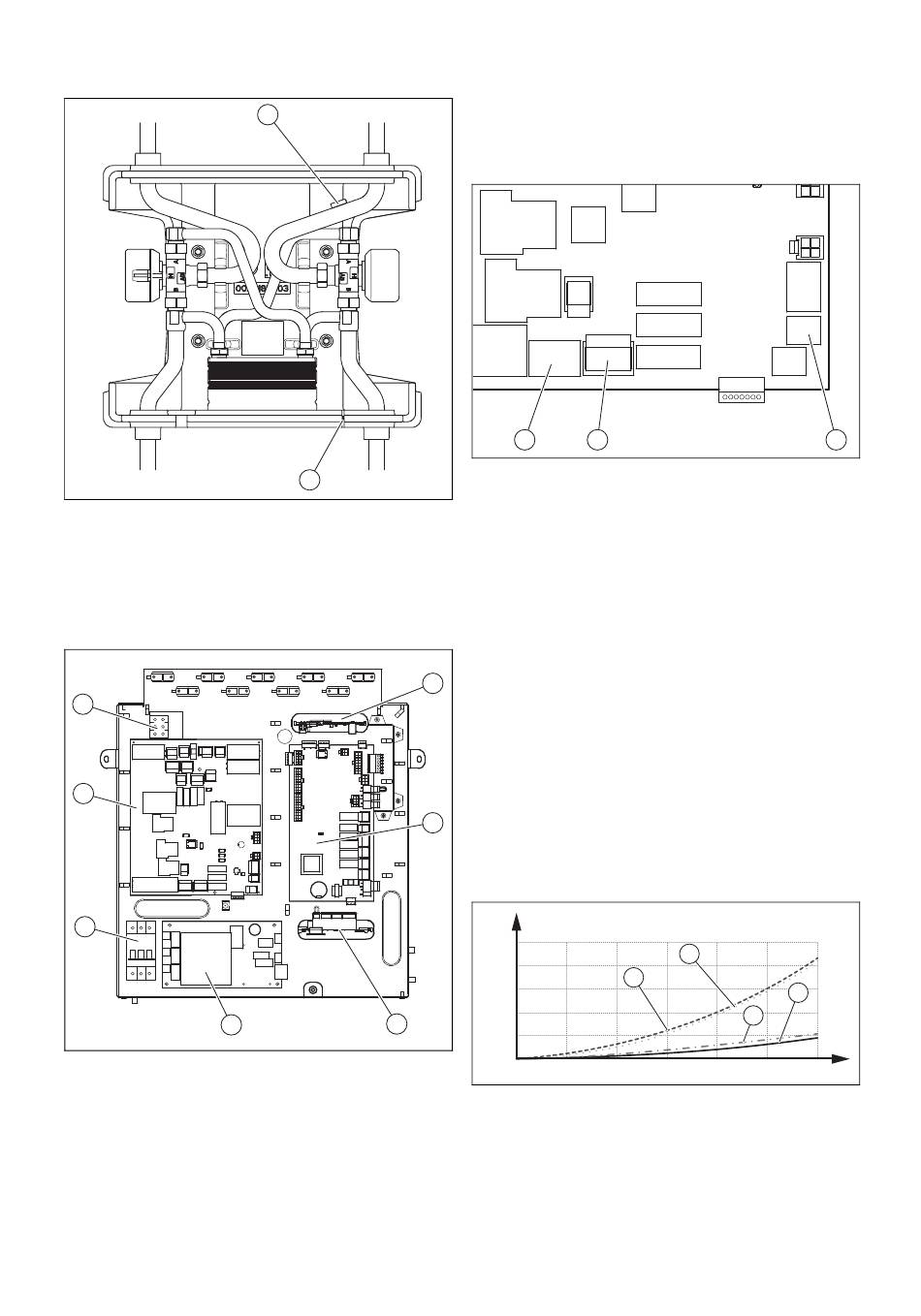

6 Product elektrisch aansluiten
6
Product elektrisch aansluiten
1.
Steek de aanvoertemperatuursensor CV-circuit (mee-
geleverd) in de insteekhuls op de CV-aanvoerleiding (1)
en bevestig de kabel met een kabelbinder op de buis,
zodat de sensor er niet uit glijdt.
2.
Leid de aansluitkabel van de aanvoertemperatuursen-
sor CV-circuit door de hiervoor bedoelde uitsparing (2)
uit de behuizing.
7
6
5
4
1
VR 32 Buskoppelaar
modulerend (optioneel)*
* Wanneer het in de
systeemthermostaat
geselecteerde systeem-
schema dit toebehoren
aangeeft, dan kan het
hier worden aangeslo-
ten.
2
Printplaat thermostaat
8
1
2
1
2
3
3
Multifunctionele module
VR 40 (2 uit 7) (optio-
neel)**
** Relais 1 dient als
foutcontactaanslui-
ting/alarmuitgang van
de warmtepomp. De
functie van relais 2 kan
worden ingesteld in de
systeemthermostaat.
4
Printplaat aanloop-
stroombegrenzer
5
Installatieautomaat
3.
Leid de kabels naar de schakelkast van de warmte-
pomp (→ Installatie- en onderhoudshandleiding VWF
xxx/4).
1
2
4.
Sluit de aansluitkabel van de 3-weg-mengklep en van
de 3-weg-omschakelklep op de netaansluitprintplaat
van de warmtepomp aan.
–
3-weg-omschakelklep: aansluiting X140 (2)
–
3-weg-mengklep: aansluiting X142 (1)
5.
Sluit de aansluitkabel van de aanvoertemperatuursen-
sor CV-circuit op de netaansluitprintplaat van de warm-
tepomp aan.
–
Aanvoertemperatuursensor CV-circuit: aansluiting
X203 (3)
6.
Monteer de manteldelen. (→ Pagina 5)
7.
Stel op het bedieningsveld van de warmtepomp de
waarde 2 (passieve koeling toebeh.) in.
–
Menu → Installateurniveau → Toestel configuratie
→ Koelingstechnologie
8.
Stel de aanvoertemperatuur koeling op de systeemre-
gelaar in.
7
Drukverlies
7.1
Drukverlies VWZ NC 11
A
1000
800
1
600
400
200
0
0
500
1000
1
Afgiftecircuit koelmodus
2
Warmtebroncircuit
koelmodus
3
Warmtebroncircuit
verwarmingsmodus
Installatiehandleiding Module passieve koeling 0020200975_01
6
Netaansluitingsprint-
plaat
2
4
3
1500
2000
2500
3000
4
Afgiftecircuit verwar-
mingsmodus
A
Drukverlies in hPa
(mbar)
B
Volumestroom in l/h
3
B
