Vervangen van de sensor met Hall-effect
1
A
2
3
4
7
B
5

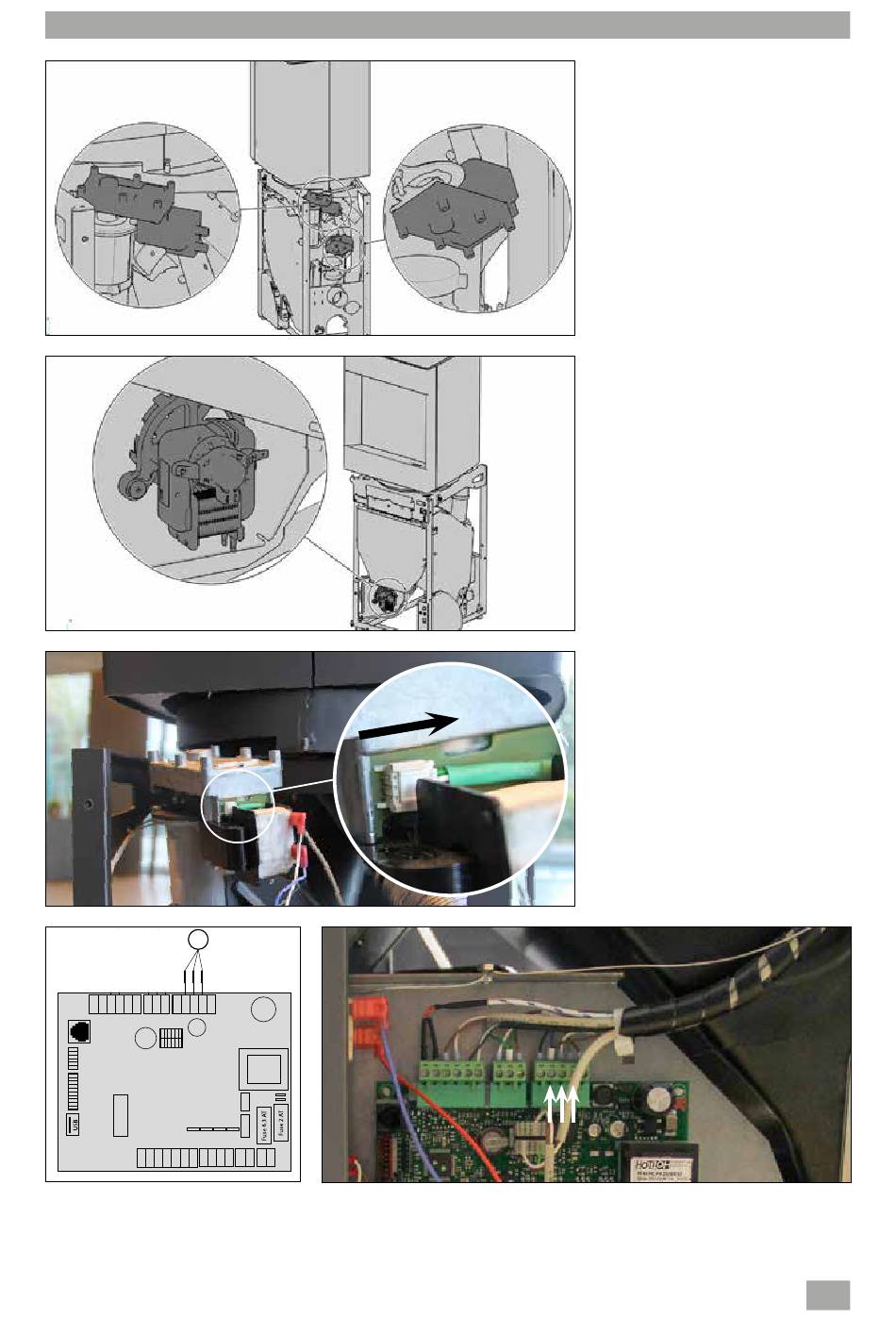

De Stûv P-10 heeft 3 sensoren
met Hall-effect. Eén per motor: de
eerste op de motor voor de grote
eindeloze schroef [schema 1, detail
A], een tweede op de korte eindeloze
schroef [schema 1, detail B] en een
derde op de motor van de ventilator-
rookextractor [schema 2].
> Maak de verbinding los van de
motor.
> Ontkoppel de verbinding ter hoogte
van de elektronische kaart.
> Sluit de nieuwe kabel op de kaart en
de motor aan volgens dezelfde weg
als de oude kabel.
> Bevestig de nieuwe kabel op de
bundel met colsonringen.
Ontkoppel de sensor ter hoogte van
de lange schroef.
Stûv P-10 - Onderhoud [nl] - 02/16
SN 164981 - ...
71
