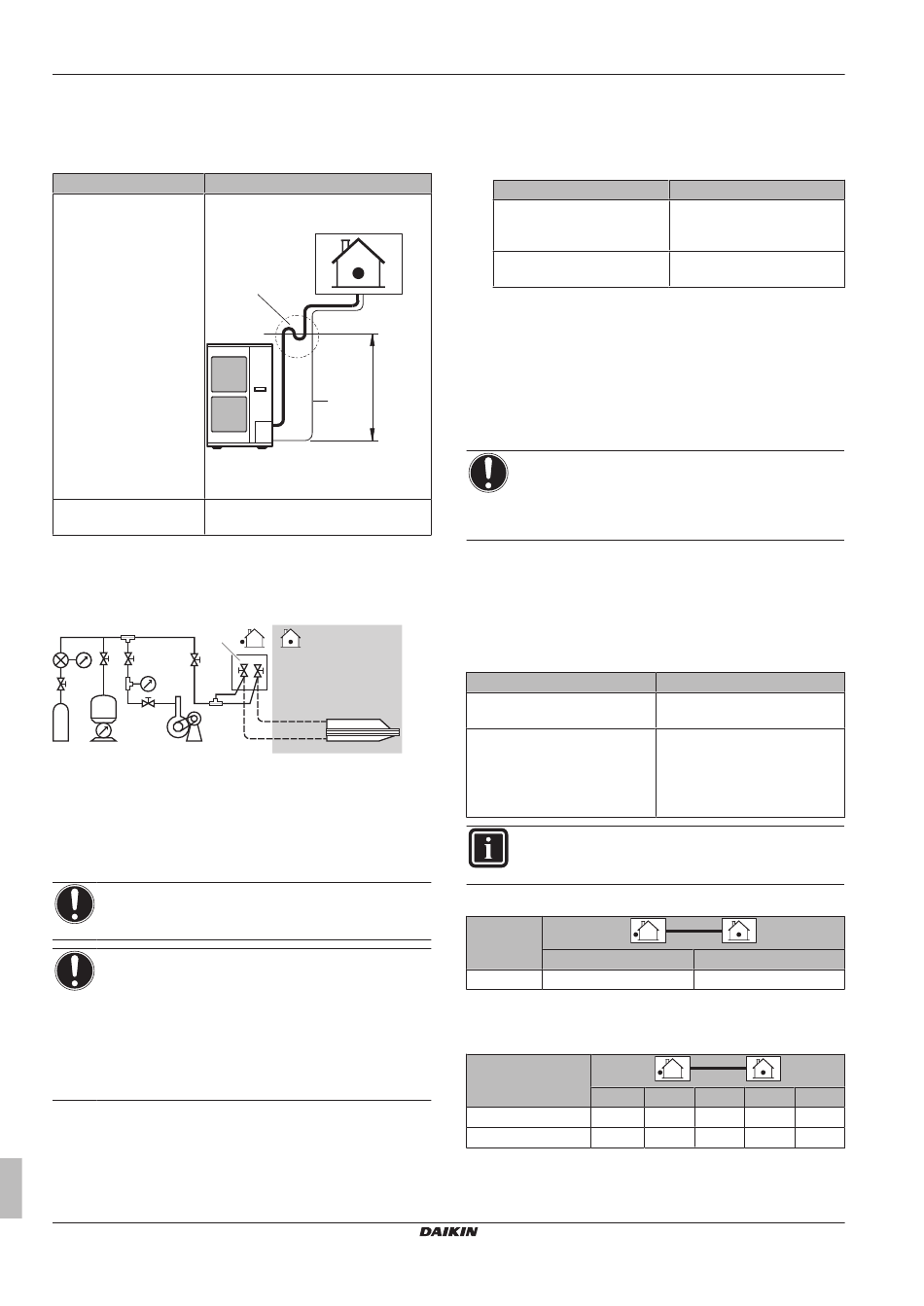

3 Installatie
3.2.2
Bepalen of er olieafscheiders nodig zijn
Olie die terugstroomt naar de compressor van de buitenunit kan
vloeistofcompressie of een slechte olieterugvoer veroorzaken.
Olieafscheiders in de stijggasleiding kunnen dit voorkomen.
Als
De binnenunit hoger dan
Installeer om de 10 m (hoogteverschil)
de buitenunit staat
een olieafscheider.
a Stijggasleiding met olieafscheider
b Vloeistofleiding
De buitenunit hoger dan
Zijn GEEN olieafscheiders vereist.
de binnenunit staat
3.3
De koelmiddelleiding controleren
3.3.1
Koelmiddelleiding controleren: Opstelling
f
a
c
R410A
b
d
e
a
Manometer
b
Stikstof
c
Koelmiddel
d
Weegapparaat
e
Vacuümpomp
f
Afsluiter
3.3.2
Op lekkages controleren
OPMERKING
Overschrijd de maximum bedrijfsdruk van de unit NIET (zie
"PS High" op het naamplaatje van de unit).
OPMERKING
Gebruik een aanbevolen bellentestoplossing van bij uw
groothandelaar. Gebruik geen zeepsop, aangezien dit de
flaremoer kan doen barsten (zeepsop kan zout bevatten,
en dit absorbeert vocht, dat kan bevriezen wanneer de
leiding
koud
wordt),
flareverbindingen kan veroorzaken (zeepsop kan ammonia
bevatten, wat een corrosief effect veroorzaakt tussen de
messing flaremoer en de koperen flare).
1 Vul het systeem met stikstofgas tot op een manometerdruk van
minstens 200 kPa (2 bar). Het is aanbevolen de druk tot
3000 kPa (30 bar) te verhogen om kleine lekken te vinden.
2 Test op lekkages door de bubbeltestoplossing op alle
verbindingen aan te brengen.
3 Verwijder alle stikstofgas.
Installatiehandleiding
6
Dan
a
10 m
b
en/of
corrosie
van
de
3.3.3
Vacuümdrogen
1 Vacumeer het systeem tot de druk op het verdeelstuk –0,1 MPa
(–1 bar) aangeeft.
2 Wacht 45 minuten en controleer de druk:
Indien de druk...
Niet verandert
Stijgt
3 Loos gedurende minstens 2 uur tot een druk in het verdeelstuk
van –0,1 MPa (–1 bar).
4 Schakel de pomp UIT en controleer de druk gedurende
minstens 1 uur.
5 Indien u het beoogd vacuüm NIET kunt bereiken of het vacuüm
NIET gedurende 1 uur kunt bewaren, doe dan het volgende:
▪ Controleer opnieuw op lekkages.
▪ Vacuümdroog opnieuw.
OPMERKING
Vergeet niet om na de installatie van de koelmiddelleiding
en het vacuümdrogen de afsluiters te openen. Wanneer u
het systeem probeert te gebruiken met gesloten afsluiters
kan de compressor schade oplopen.
3.4
Koelmiddel bijvullen
3.4.1
Bepalen hoeveel koelmiddel bijgevuld
moet worden
Bepalen of extra koelmiddel vereist is
Als
L1≤30 m (lengte zonder bijvullen) U hoeft geen extra koelmiddel bij
L1>30 m
INFORMATIE
De leidinglengte is de lengte van de vloeistofleiding in één
richting.
Hoeveelheid extra koelmiddel bepalen (R in kg)
30~40 m
R:
0,5 kg
3.4.2
De hoeveelheid bepalen om opnieuw
volledig te vullen
Model
5~10
AZQS100+125
1,9
AZQS140
3,0
AZQS100~140B8V1B + AZQS100~140B7Y1B
Dan...
Er zit geen vocht in het
systeem. Deze procedure is
voltooid.
Er zit vocht in het systeem. Ga
verder met de volgende stap.
Dan
te vullen.
U moet extra koelmiddel
bijvullen.
Voor latere service omcirkelt u de
gekozen hoeveelheid in de
tabellen hieronder.
L1 (m)
40~50 m
1,0 kg
L1 (m)
10~20
20~30
30~40
40~50
2,4
2,9
3,4
3,9
3,5
4,0
4,5
5,0
Splitsysteem airconditioners
4P3855281B – 2015.01
