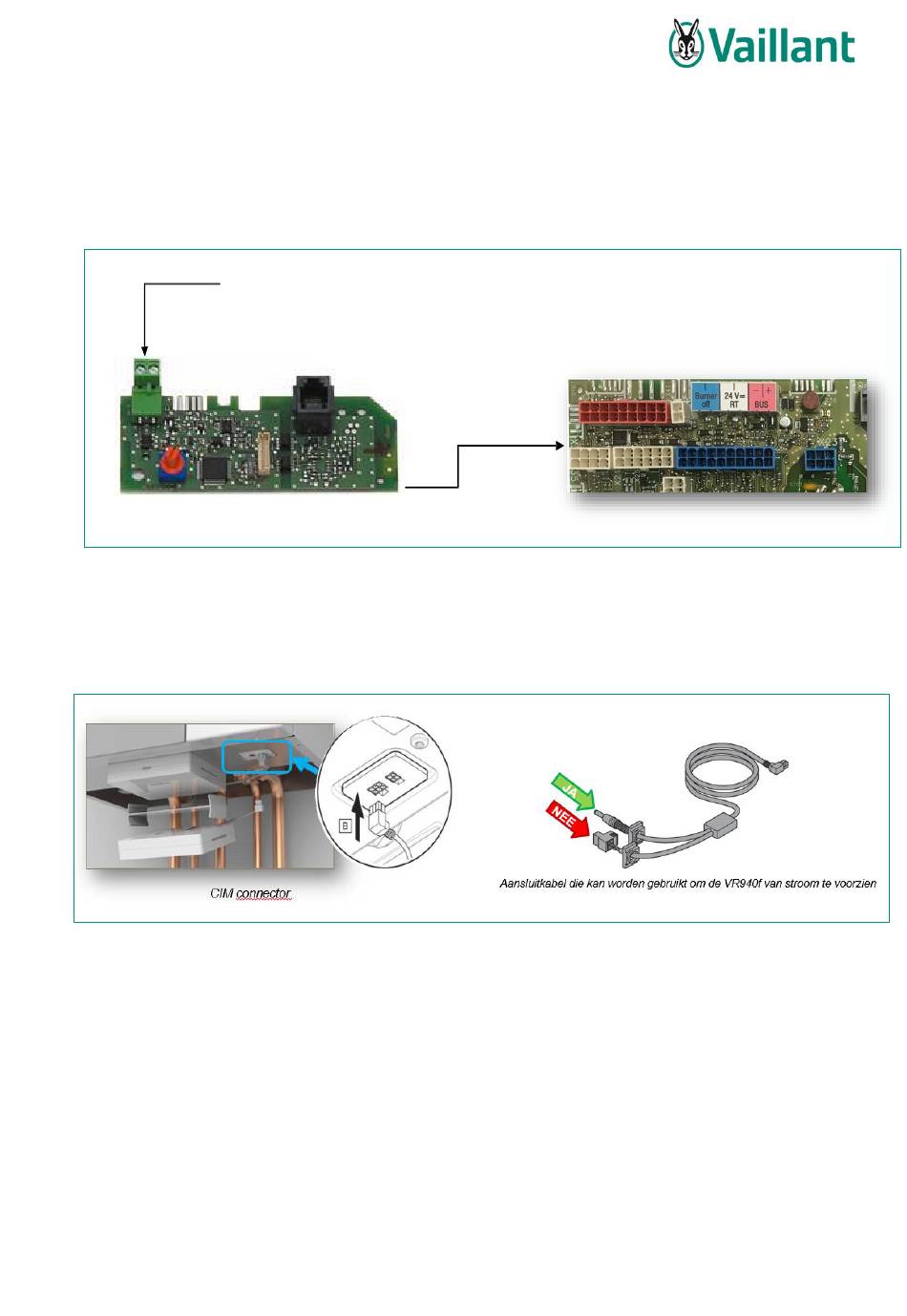

Koppel de VR940f gateway via ebus aan CV ketel.
De VR32 is een interne additionele print die op connector X31 wordt aangesloten op de interne
printplaat van de ketel. Sluit de gateway met een losse 2-aderige kabel aan op de VR 32 print.
Zoals hier onder weergegeven. Raadpleeg de installatiehandleiding voor gedetailleerde instruc-
ties.
ebus aansluiting
X 31
Ebus koppelaar VR 32
PCB van de CV ketel
Afb 2. Bus koppelaar VR32
Sluit de voeding van VR940f gateway via CIM aan op CV ketel.
CIM-aansluiting, die zich in het onderste deel van de ketel bevindt, zal in dit geval alleen worden
gebruikt om de VR940f elektrisch te voeden. Sluit daarom alleen de voeding van de gateway aan
op de CV ketel met de bijgeleverde kabel. Zoals hier onder weergegeven.
Afb 3. CIM connector en aansluitkabel
Pagina 2 van 2
