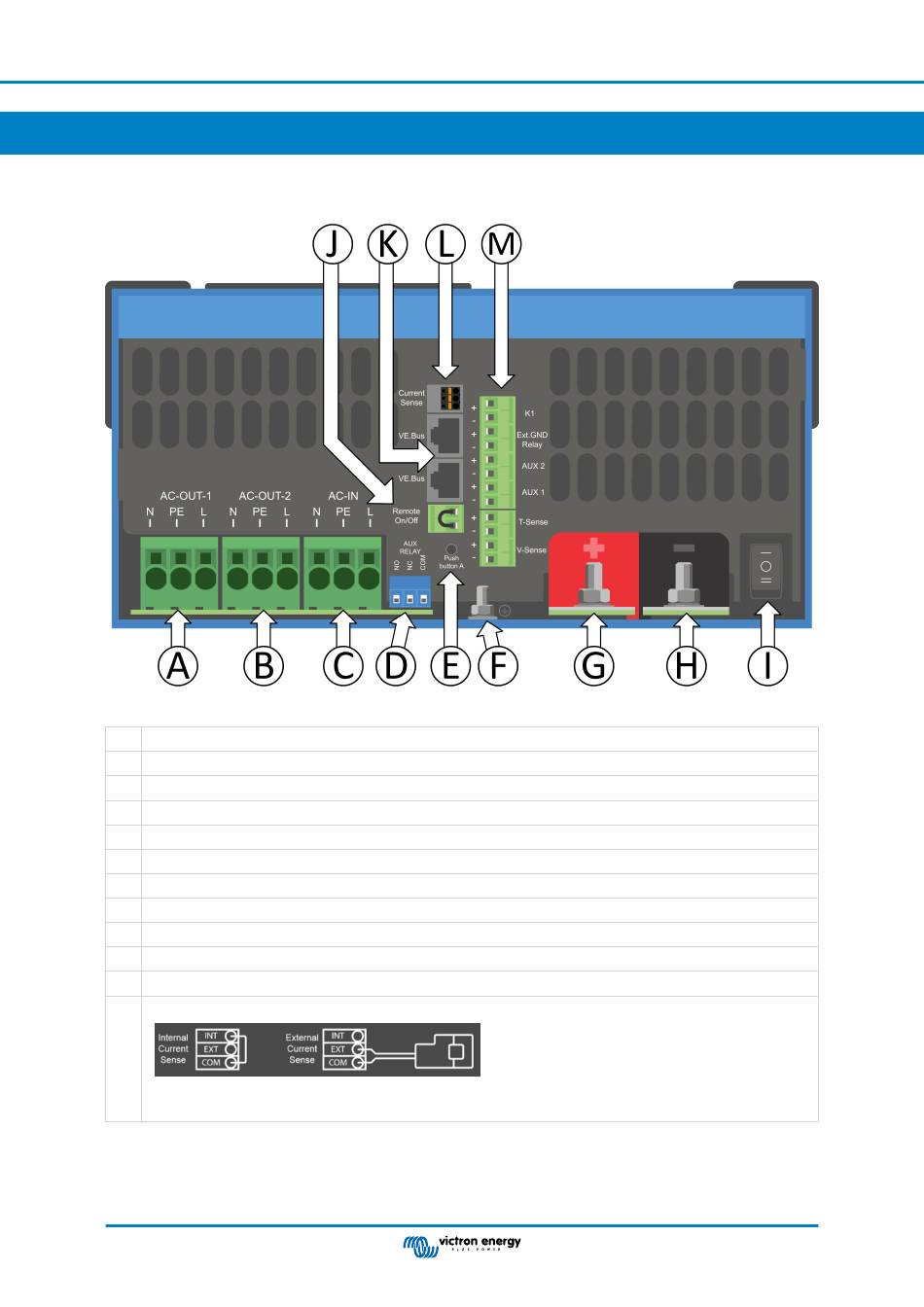

A. Aansluitingen overzicht
A
Belasting aansluiting. AC-out-1. Van links naar rechts: N (nul), PE (aarde/aarding), L (fase)
B
Belasting aansluiting. AC-out-2. Van links naar rechts: N (nul), PE (aarde/aarding), L (fase)
C
AC-ingang: Van links naar rechts: N (nul), PE (aarde/aarding), L (fase)
D
Alarmcontact: (van links naar rechts) NO NC, COM.
E
Drukknop A – Om een opstart zonder Assistents uit te voeren .
F
Veiligheids aarde-aansluiting M6 (PE).
G
M8 positieve accu-aansluiting
H
M8 negatieve accu-aansluiting
I
schakelaar: 1 =Aan, 0=Uit, ||=alleen lader
J
Connector voor remote schakelaar: Kort om "AAN" te zetten.
K
2x RJ45 VE-BUS aansluiting voor afstandsbediening en/of parallelle/driefasen werking
L
Externe stroom sensor
Om de stroomsensor aan te sluiten: de draadbrug tussen de aansluitklemmen INT en COM weghalen, de rode
sensordraag aansluiten op de aansluitklem EXT en de witte sensordraad aansluiten op de aansluitklem COM.
Pagina 29
MultiPlus-II 120V
