Algemene eigenschappen.
De LokPilot mfx is speciaal ontworpen om ingezet te wor-
den met Märklin® centrales: het gebruik is zowel mogelijk
met de bestaande centrales zoals de Delta control of de
control unit 6020 resp. 6021 maar ook met de nieuwe
Märklin® systems centrales samen met het mfx datafor-
maat. Uiteraard kan ook met analoge wisselstroom gere-
den worden. De LokPilot mfx herkent volledig automatisch
de bedrijfsmodus. Er kunnen gelijkstroommotoren, klokan-
kermotoren (vb. Faulhaber) of allstroommotoren met HA-
MO magneet gebruikt worden.
Door de unieke eigenschappen waarborgt de LokPilot mfx
de flexibiliteit en bedrijfszekerheid die vandaag de dag van
een digitaal decoder verwacht mogen worden. Door zijn
flash technologie kan hij te allen tijde naar de nieuwste
ontwikkelingen geüpgrade worden.
•
Multiprotocol bedrijf Motorola® / mfx mogelijk
•
Inzetbaar op analoge wisselstroombanen
•
Volautomatische vloeiende wisseling tussen de 3
bedrijfsmodi (AC analoog, mfx digitaal, Motorola® di-
gitaal)
de
•
Lastregeling van de 4
de lokmotor aan te passen
•
Motorsparende, geruisloze schakelfrequentie van 40
kHz
•
Ondersteund Märklin® remtrajecten
•
128 rijstappen in mfx-modus; 14 rijstappen bij Motoro-
la® bedrijf
•
100% compatibel met Märklin® Systems
•
Ondersteuning van de controlebit bij wisselen van
analoog naar digitaal
•
Snelheid en stand van de functies wordt blijvend
opgeslagen
•
Comfortabele wijziging van de instellingen mogelijk:
de lok moet niet geopend worden
•
2 rijrichtingsafhankelijke lichtuitgangen, belastbaar
met ong. 180 mA en beveiligd tegen kortsluiting
•
2 vrij beschikbare functie-uitgangen (F1 en F2) elk
belastbaar met ong. 180 mA en beveiligd tegen kort-
sluiting
•
Totale belasting van de 4 uitgangen: ong. 350 mA
•
Rangeersnelheid met F3 in te stellen
•
Deactiveren van optrek- en remvertraging met F4
•
Vrij regelbare snelheidscurve
•
Alle uitgangen kunnen vrij aan een functietoets wor-
den toegewezen
•
Lichteffecten: flits, dubbele flits, Mars- en Gyro licht,
vuurkast, zoom, helderheid bij elke uitgang instelbaar
•
Motor eindtrap: belastbaar met 1,1 A en beveiligd
tegen kortsluiting
•
Totale stroombelasting van de decoder: 1,2 Ampère
•
Afmetingen: 22,5 mm * 15,5 mm * 4,5 mm
•
Toekomstgericht: firmware kan via flashgeheugen
geüpgrade worden.
Gebruiksaanwijzing LokPilot mfx (61600) V1.0 11/2004
generatie: met drie CV's aan
Belangrijke waarschuwingen:
•
De LokPilot mfx mag enkel bij modelbanen worden
gebruikt.
•
Vermijd belasting door duwen aan en drukken op
de decoder
•
Bescherm tegen nat en vocht
•
De bescherming rond de decoder niet verwijderen
•
Nooit onmiddellijk aan de decoder solderen of de
draden verlengen
•
De decoder nooit in isoleerband wikkelen omdat dit
de warmteafvloeiing verhinderd en oververhitting
mogelijk is
•
Bij het inbouwen mag de lok niet onder spanning
staan
•
Draden mogen nooit metalen delen van de lok
raken ook niet per vergissing! Isoleer de uiteinden
van niet gebruikte draden
•
Let er bij het sluiten van de lok op dat de draden
niet beschadigd worden of dat er kortsluiting ont-
staat.
Pen
Gebruik
1
motoraansluiting rechts
2
licht achteraan
3
functie F1
4
railaansluiting 1
5
motoraansluiting links
6
licht vooraan
7
gemeenschappelijke geleider (+ pool)
8
railaansluiting 2
1 = oranje
5 = grijs

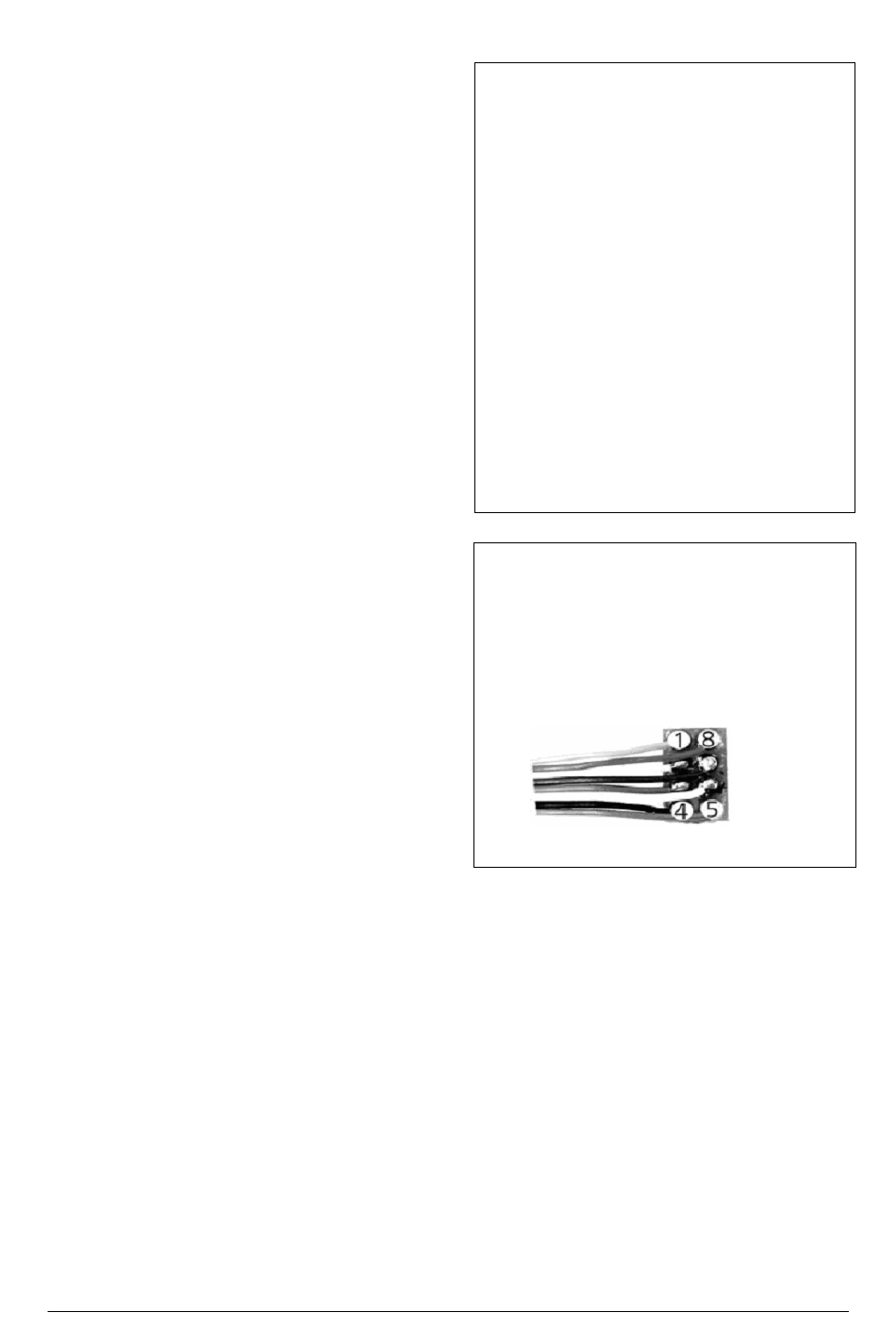

Afb. 1: Interface volgens NEM650/652
Kleur
oranje
geel
groen
zwart
grijs
wit
blauw
rood
2
