Kamerthermostaat (verwarmen/koelen) 24 V
Apparaat aansluiten en monteren
￭
Sluit de elektrothermische stelaandrijving (10) conform het aansluitschema
(zie afbeelding 2) aan op de eenheid (1). Let op de kabeldiameters
(zie afbeelding 3).
￭
Sluit de ingang ECO-modus Ø optioneel aan via een schakelcontact van een
centrale klok (8).
Als de ingang is aangesloten op 24 V, dan wordt de ingestelde setpointtempe-
ratuur, uitsluitend in de verwarmingsmodus, met 4 °C verlaagd.
￭
Bedraad optioneel de ingang voor het koelen C via een schakelcontact van de
verwarmingsinstallatie (9).
Als er 24 V is aangesloten op ingang C is het koelbedrijf actief. Als de 24 V
wordt uitgeschakeld, gaat het apparaat automatisch over op het verwarmings-
bedrijf. Bij elke omschakeling brandt de led gedurende 10 seconden in de
kleur van de actuele bedieningsmodus.
￭
Apparaat in apparatuurdoos monteren, aansluitklemmen moeten onderaan lig-
gen.
82405003
J0082405003

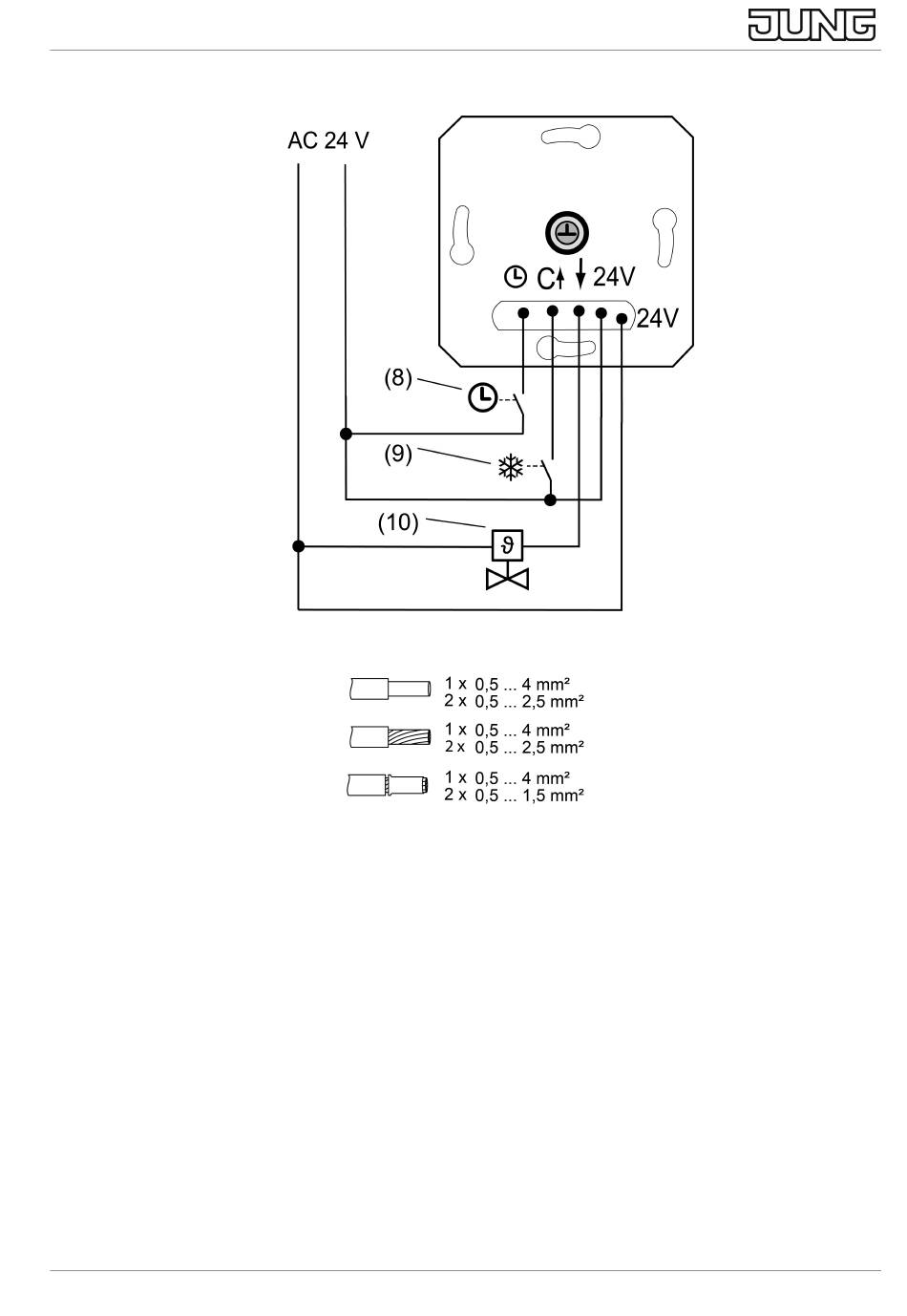

Afbeelding 2: Aansluitvoorbeeld van de eenheid
Afbeelding 3: Klembare kabeldiameter
