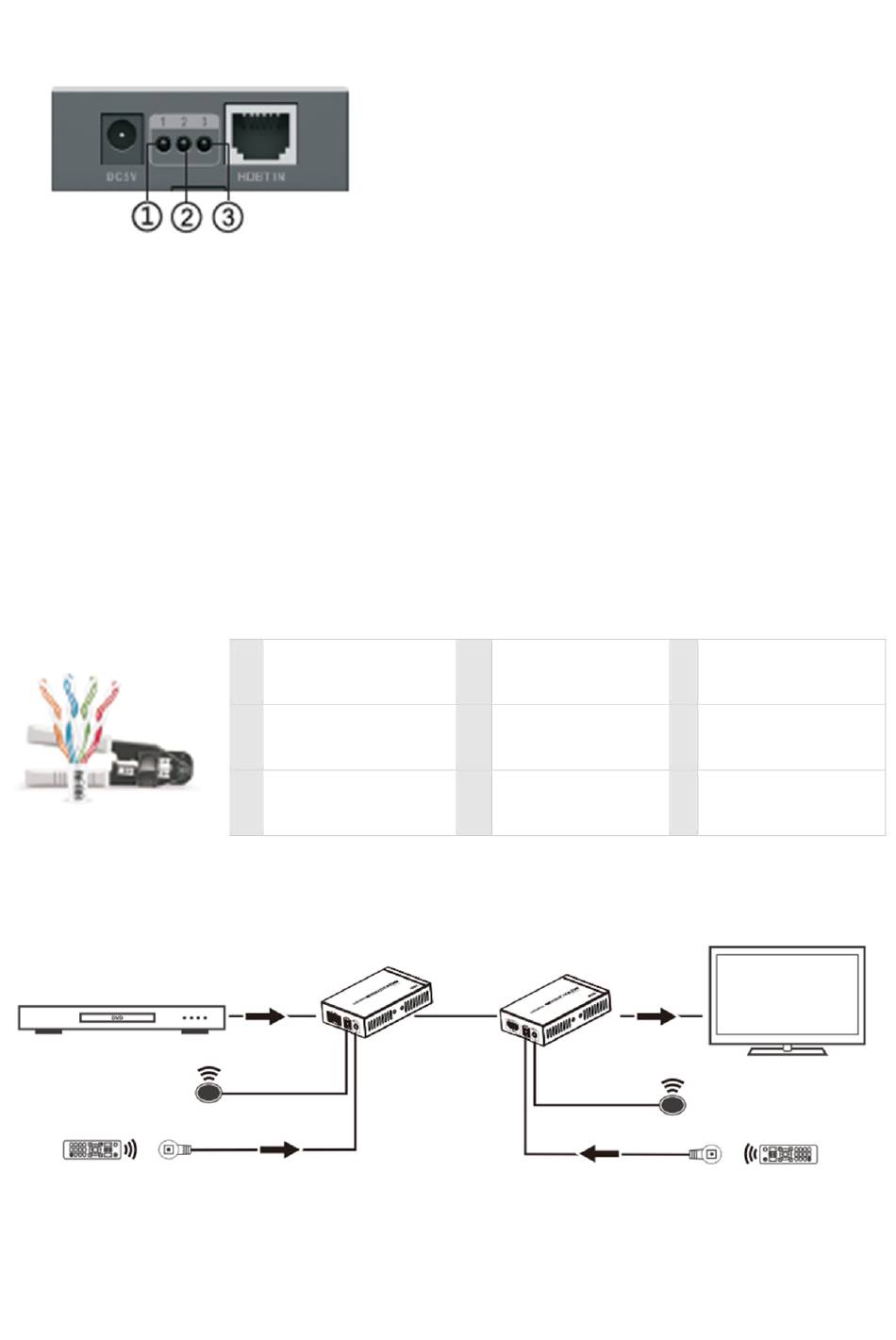

3. LED-indicatielampjes van de werkstatus
Gaan branden wanneer ingeschakeld
1) Als de verbinding van de zender met de ontvanger normaal werkt, dan knippert
het lampje nr. 2 en bij normale overdracht van het ingangssignaal blijft deze
branden.
2) Deze brandt als de RX en het scherm goed zijn aangesloten.
Procedures voor installatie
1. Om een Cat5e/6 netwerkkabel te maken
Volgens de norm van IEEE-568B:
2. Aansluitingen
DVD
[OPMERKING]: Het wordt aanbevolen om te voeden vanaf de ontvanger.
1 wit en oranje
2 oranje
3 wit en groen
Zender
IR OUT
IR IN
4 blauw
5 wit en blauw
6 groen
Ontvanger
IR OUT
IR IN
7 wit en bruin
8 bruin
Televisie
