3
2

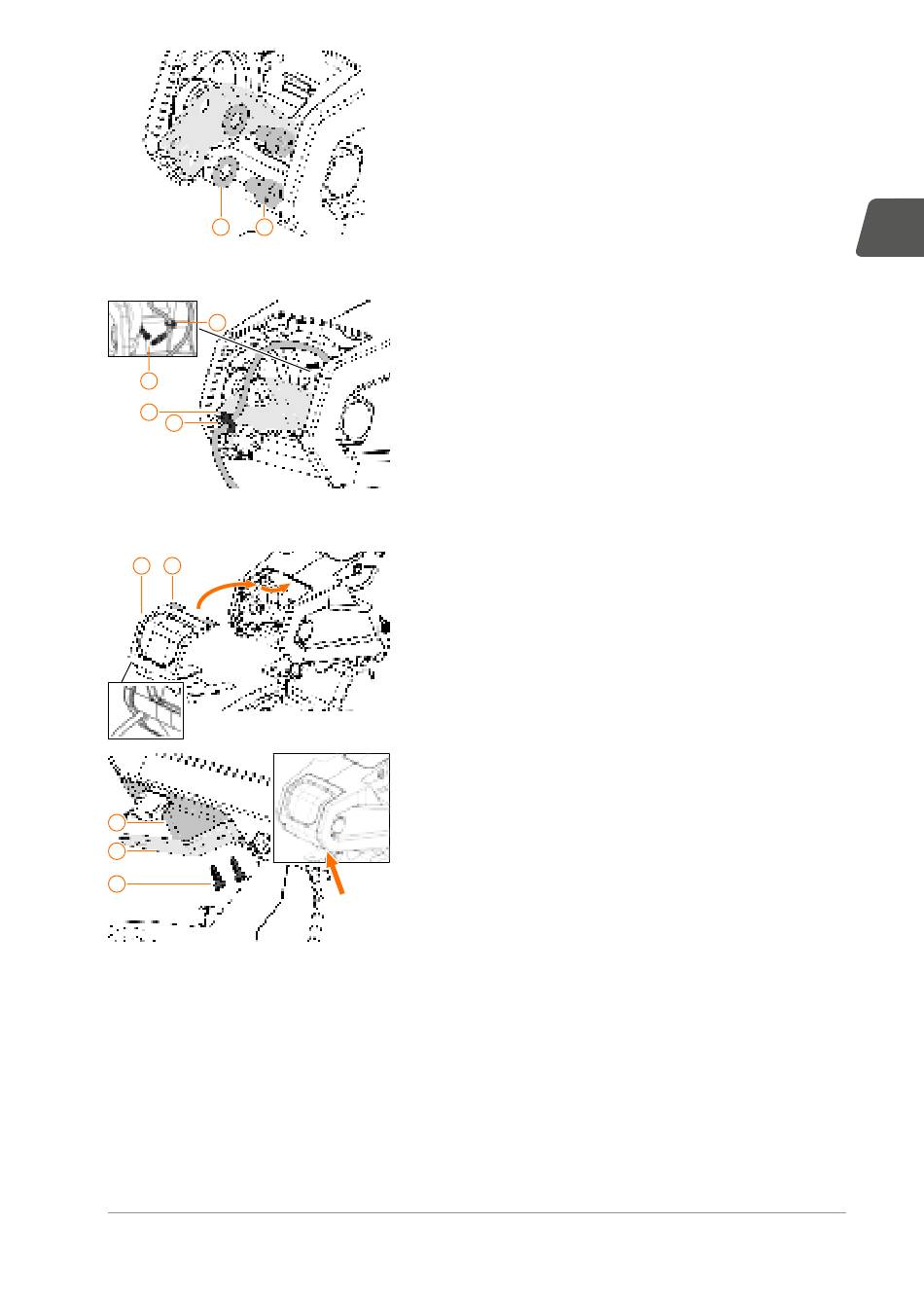

6.4.2 Datakabel bevestigen
2
1
4
3
6.4.3 Afdekking inbouwen
2
1
5
4
3
6.4.4 Stuurbuis monteren
TIP! U kunt de Remote Adapter Kit gebruiken om de afstandsbesturing vanaf beide zijden op de motor aan
te sluiten. Deze beschrijving beschrijft de aansluiting vanaf rechts. Als u de afstandsbediening op de
linkerkant van de motor wilt aansluiten, moet u de stuurbuis vanaf de andere kant inbouwen.
039-00565 Travel Travel XP_nl
b) Monteer de schroeven (2) en ringen (3).
Frameplaat Remote Adapter aan schachtkop rechts
• Cilinderkopschroef M10x12; inbus #8; 30 Nm
a) Verbind de stekkerverbinding (1) van de datakabel met de
motor.
b) Bevestig de bevestigingsclip (2) van de datakabel op de
juiste plek.
c) Positioneer de datakabel op de trekontlasting (3) en zet
deze vast met de kabelbinder (4).
a) Plaats de afdekking (1) met de nokken (2) in de schachtkop
en geleid de datakabel in de daarvoor bestemde groef
(vergrootglas).
b) Steek de schroeven (3) door de frameplaat (4) en schroef
ze in de afdekking (5).
c) AANWIJZING! Zelftappende schroeven. De
schroefdraad moet zichzelf snijden tijdens de eerste
montage. Let er bij het inschroeven op dat u de schroeven
recht inbrengt.
Afdekking aan frameplaat
• Kunststof schroef PT-50x14; inbus #4
NL
31
