EXTERNE INTERFACE
Algemeen
De monitor heeft op het rechterpaneel externe aansluitingen om communicatie met externe
apparatuur en functies te ondersteunen, zoals een verpleegoproep, software-upgrades of
pc-aansluiting.
WAARSCHUWING: Alle verbindingen tussen deze monitor en andere apparaten
moeten voldoen aan de geldende medische systeemveiligheidsnormen zoals IEC
60601-1. Doet u dit niet, dan kan dit leiden tot onveilige lekstroom en problemen
met de aarding.
Opmerking: Deze apparatuur moet worden gebruikt op een netwerk en de
Kabelverbinding
RJ11 Verpleegoproepinterface
De pin-layout van de 6-pins verpleegoproepinterface wordt hieronder toegelicht.
86
communicatiebedradingen (LAN of RJ11 Verpleegoproepinterface) zijn
beperkt tot de binnenkant van het gebouw.

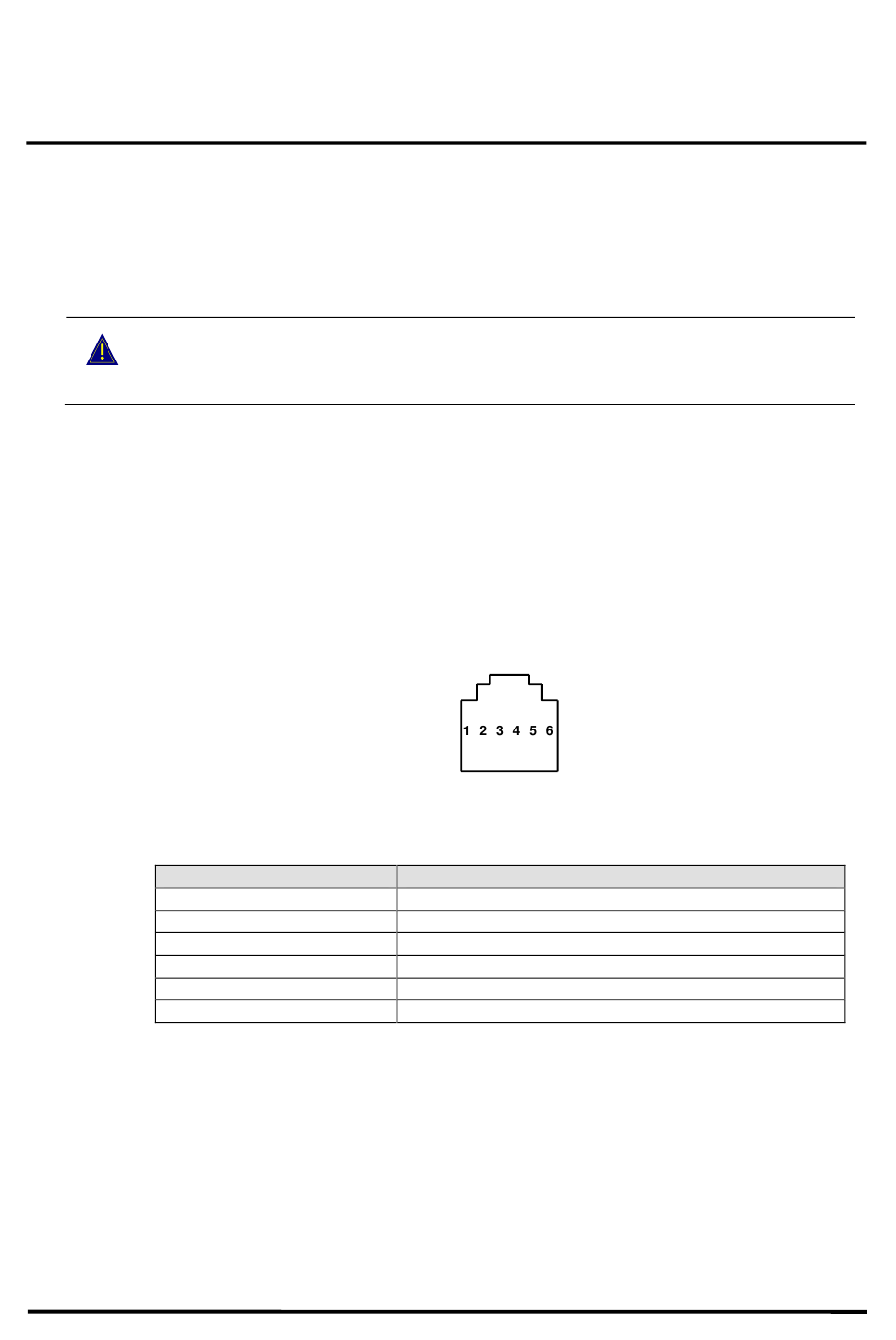

Figuur 32. Pinlayout van de verpleegoproepinterface
Tabel 36. Verbindingen van de verpleegoproepinterface
Pin #
1
2
3
4
5
6
Signaal
Verpleegoproep normaal gesloten
Verpleegoproep normaal
Verpleegoproep normaal open
12V
NC
GND
