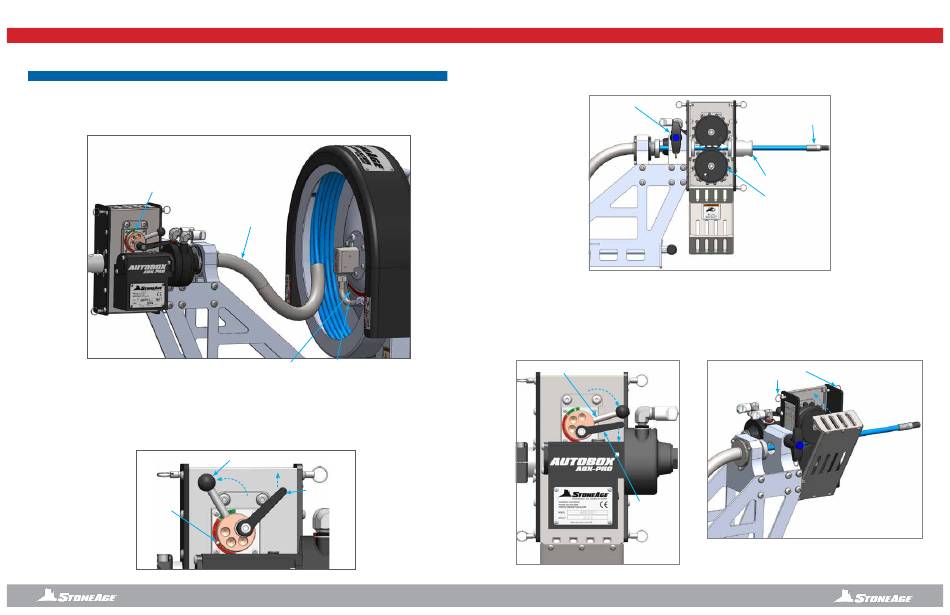

OPSTELLEN VAN DE NAVIGATOR
PLAATSEN VAN DE HOGE DRUK SLANG
Voor het water onder hoge druk mogen alleen slangen van hoge kwaliteit, specifiek bedoeld voor hoge druk technieken, worden gebruikt De toegestane
werkdruk van de hoge druk slang MAG NOOIT worden overschreden. Gebruik nooit een omhulde slang of slag met een stalen omhulling, dat zou leiden
tot ernstige schade aan de aandrijfrollen.
1.
Sluit het uiteinde van de slang met binnendraad aan op de slangaansluitbuis en wikkel de slang in de haspel, in de richting van de pijl. (Figuur 1)
NOKHENDEL
FIGUUR 1
2.
Voer de slang in de ABX-PRO tractor (kruipslangreiniger) door de borghendel los te zetten en de nokhendel naar links te draaien tot de indicatiepen op
"Disengaged"
(open) staat. Dit zorgt voor voldoende ruimte tussen de rollen om de slang ertussen te voeren. (Figuur 2)
FIGUUR 2
INDICATIEPEN
12
866-795-1586 • WWW.STONEAGETOOLS.COM
ATTENTIE
INVOERBOCHT
RICHTINGPIJL
SLANGAANSLUITBUIS
NOKHENDEL
BORGHENDEL
3.
Met de aandrijfrollen in geopende stand: voer de slang door het aandrijfblok, de aandrijfrollen en de geleidehuls. Voer genoeg slanglengte door zodat
de slang volledig door de flexibele geleider kan worden gestoken. (Figuur 3)
AANDRIJFBLOK
4.
Draai de nokhendel naar rechts tot
"Engaged"
(gesloten) om de aandrukrol op de slang te drukken. Draai de borghendel naar rechts om de eenheid
vast te zetten. (Figuur 4)
5.
Sluit de achterste kap en plaats de twee vergrendelpennen in de bovenkant van de ABX-PRO AUTOBOX PRODRIVE. (Figuur 5)
NOKHENDEL
"ENGAGED"
BORGHENDEL
FIGUUR 4
866-795-1586 • WWW.STONEAGETOOLS.COM
OPSTELLEN VAN DE NAVIGATOR
SLANGEINDE MET
BUITENDRAAD
GELEIDEHULS
AANDRIJFROLLEN
FIGUUR 3
VERGRENDELPENNEN
FIGUUR 5
13
