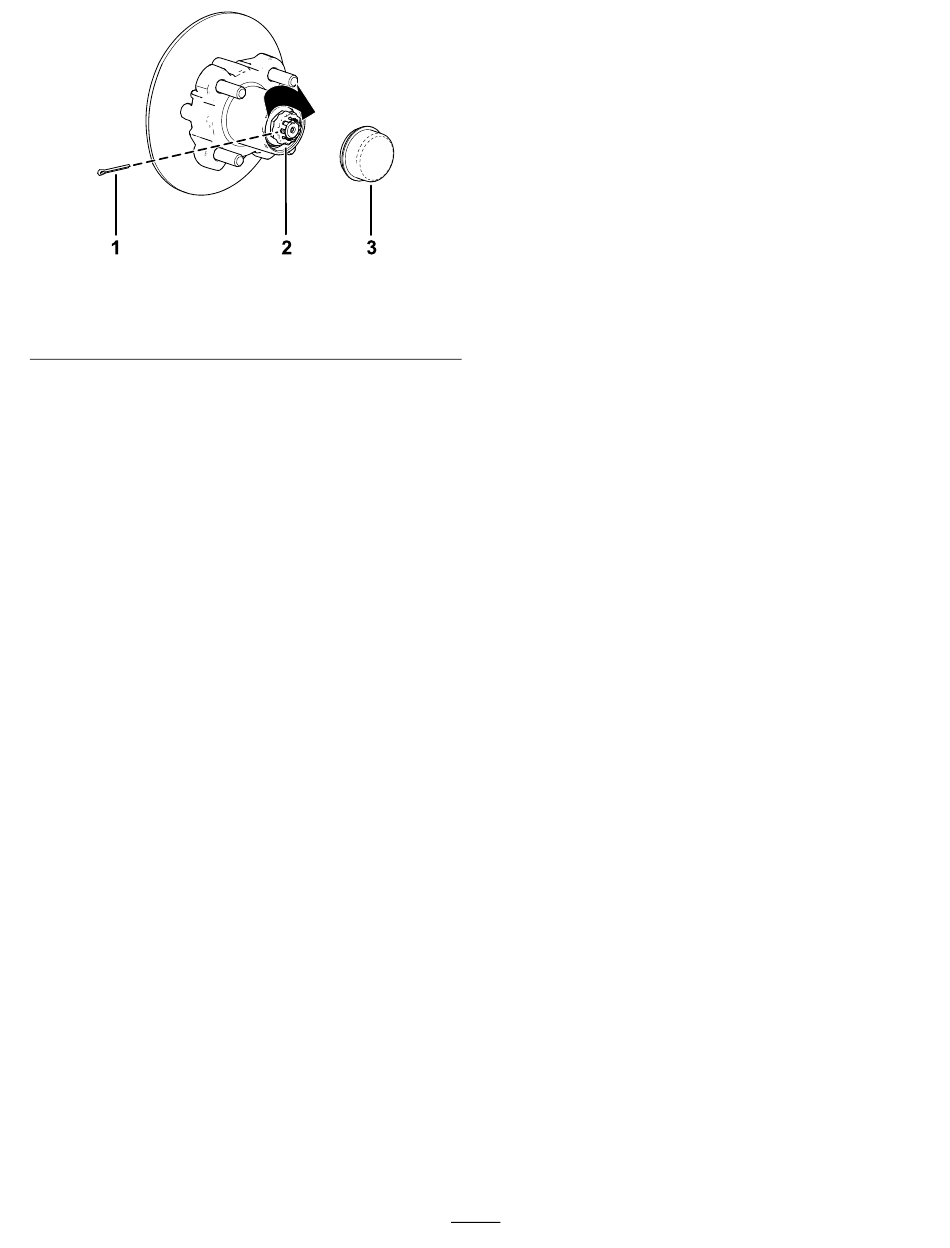

Figuur 37
1. Borgpen
2. Moerzekering
9.
Monteer de borgpen en plooi beide uiteinden
rond de borgschroef
10.
Plaats de stofkap op de naaf
11.
Herhaal stap
1
tot en met
rotor aan de andere kant van de machine.
De remmen en wielen monteren
1.
Reinig de 2 flenskopbouten (⅜" x ¾") en
breng een laag schroefdraadborgmiddel met
gemiddelde sterkte aan op de draden van de
bouten.
2.
Lijn de remblokken aan beide zijden van de
rotor
(Figuur
32) en de openingen in de beugel
van de remklauw uit met de openingen in de
rembevestiging van het asframe
3.
Bevestig de beugel van de remklauw aan het
asframe
(Figuur
32) met de 2 flenskopbouten
(⅜" x ¾").
Draai de 2 flenskopbouten vast met een torsie
van 47 tot 54 N·m.
4.
Lijn de openingen in het wiel uit met de bouten
van de naaf en monteer het wiel op de naaf met
het ventiel naar buiten gericht
Opmerking:
Zorg dat het montagevlak van het
wiel gelijk komt met de naaf.
5.
Bevestig het wiel aan de naaf met de wielmoeren
(Figuur
31).
Draai de wielmoeren vast met een torsie van
108 tot 122 N·m.
6.
Herhaal stap
1
tot en met
wiel aan de andere kant van de machine.
3. Stofkap
(Figuur
37).
(Figuur
37).
10
voor de naaf en de
(Figuur
36).
(Figuur
31).
5
voor de rem en het
Onderhoud motor
Veiligheid van de motor
•
Zet de motor af, verwijder het sleuteltje en wacht
totdat alle bewegende onderdelen tot stilstand
zijn gekomen voordat u de olie controleert of olie
bijvult in het carter.
•
Houd uw handen, voeten, gezicht, kleding
en andere lichaamsdelen uit de buurt van de
geluiddemper en andere hete oppervlakken.
g192345
Onderhoud van het
luchtfilter
Onderhoud van het
luchtfilterdeksel
Onderhoudsinterval: Om de 50 bedrijfsu-
Om de 50 bedrijfsuren—Verwijder het vuil in de
stofkap.
Controleer de luchtfilterbehuizing op beschadigingen
die een luchtlek kunnen veroorzaken. Vervang een
beschadigde luchtfilterbehuizing.
Maak het luchtfilterdeksel schoon en verwijder vuil
van de stofkap zoals getoond in
36
ren—Verwijder het luchtfilterdeksel
en verwijder het vuil. Verwijder het
luchtfilterelement niet.
Figuur
38.
