6. Verwijder de twee schroeven (M1.6x1.6) waarmee de toetsenbordcontrollerkaart op de palmsteun- en toetsenbordeenheid
wordt bevestigd.
7. Til de toetsenbordcontrollerkaart weg van de palmsteun- en toetsenbordeenheid.
De toetsenbordcontrollerkaart plaatsen
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens het installatieproces uit te voeren.
Over deze taak

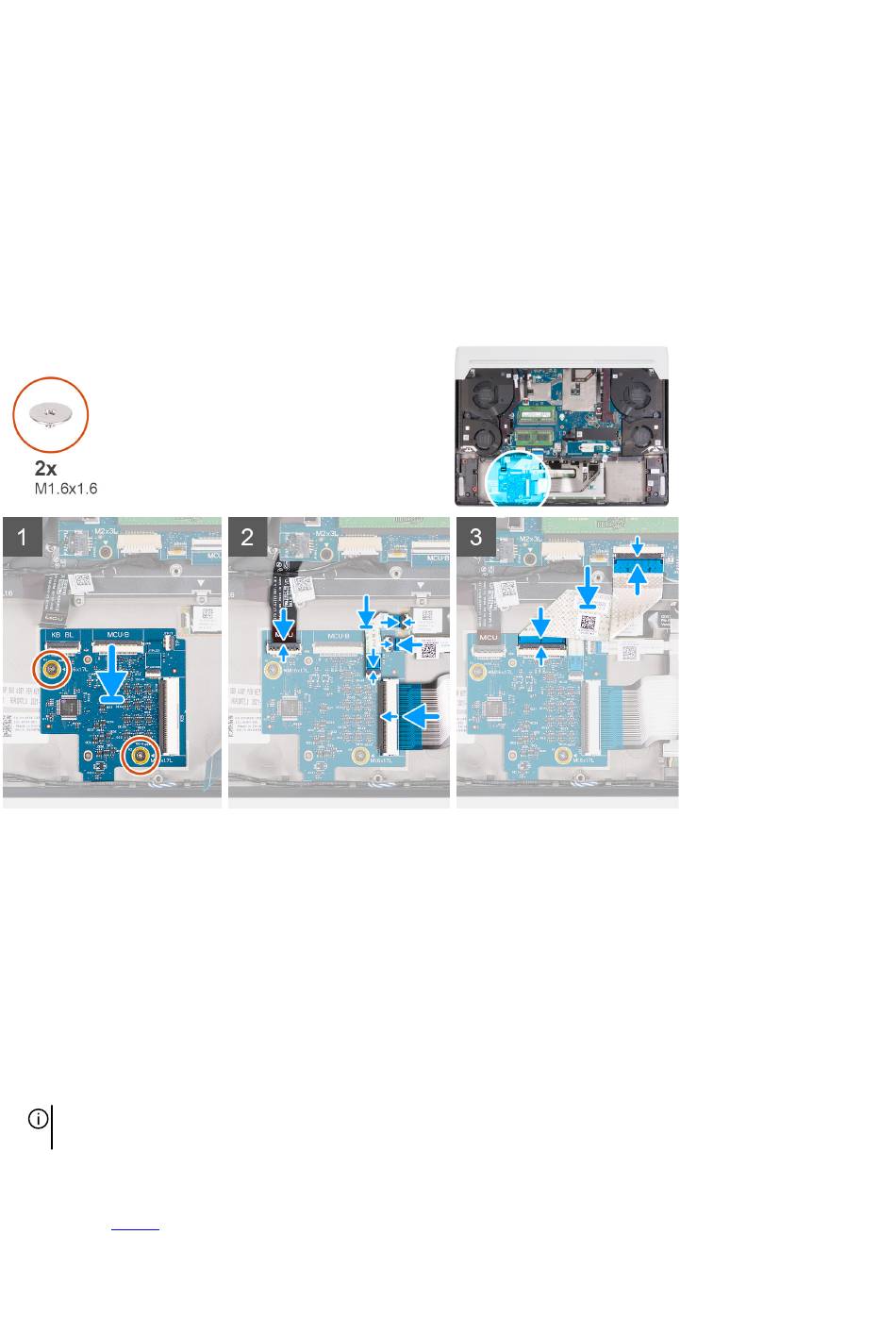

De volgende afbeelding(en) geeft/geven de locatie van de toetsenbordcontrollerkaart aan en biedt/bieden een visuele weergave
van de installatieprocedure.
Stappen
1. Plaats de toetsenbordcontrollerkaart op de palmsteun- en toetsenbordeenheid en lijn de schroefgaten op de
toetsenbordcontrollerkaart uit met de schroefgaten op de palmsteun- en toetsenbordeenheid.
2. Plaats de twee schroeven (M1.6x1.6) terug waarmee de toetsenbordcontrollerkaart aan de palmsteun- en toetsenbordeenheid
wordt bevestigd.
3. Sluit de toetsenbordkabel aan op de systeemkaart en sluit de vergrendeling.
4. Sluit de touchpadkabel aan op de toetsenbordcontrollerkaart en sluit de vergrendeling.
5. Sluit de kabel van de touchpadverlichting aan op de toetsenbordcontrollerkaart en touchpadeenheid en sluit de
vergrendelingen.
6. Sluit de kabel van de toetsenbordverlichting aan op de toetsenbordcontrollerkaart en sluit de vergrendeling.
7. Sluit de kabel van de toetsenbordcontrollerkaart aan op de systeemkaart en toetsenbordcontrollerkaart en sluit de
vergrendelingen.
OPMERKING: De toetsenbordcontrollerkaart moet in het BIOS worden ingesteld nadat de toetsenbordcontrollerkaart is
vervangen.
Vervolgstappen
1. Installeer de batterij.
52
