4 Productbeschrijving
Positie
Toelichting
D
Electronic Solar Switch (ESS)
De ESS vormt samen met de DC-connectoren een DC-lastscheider. De ESS
vormt in aangesloten toestand een geleidende verbinding tussen PV-generator
en omvormer. Door de ESS uit de omvormer te trekken wordt de stroomkring
onderbroken en door alle DC-connectoren los te koppelen wordt de
PV-generator volledig van de omvormer gescheiden.
E
Onderste behuizingsdeksel
F
Bovenste behuizingsdeksel
* Optioneel

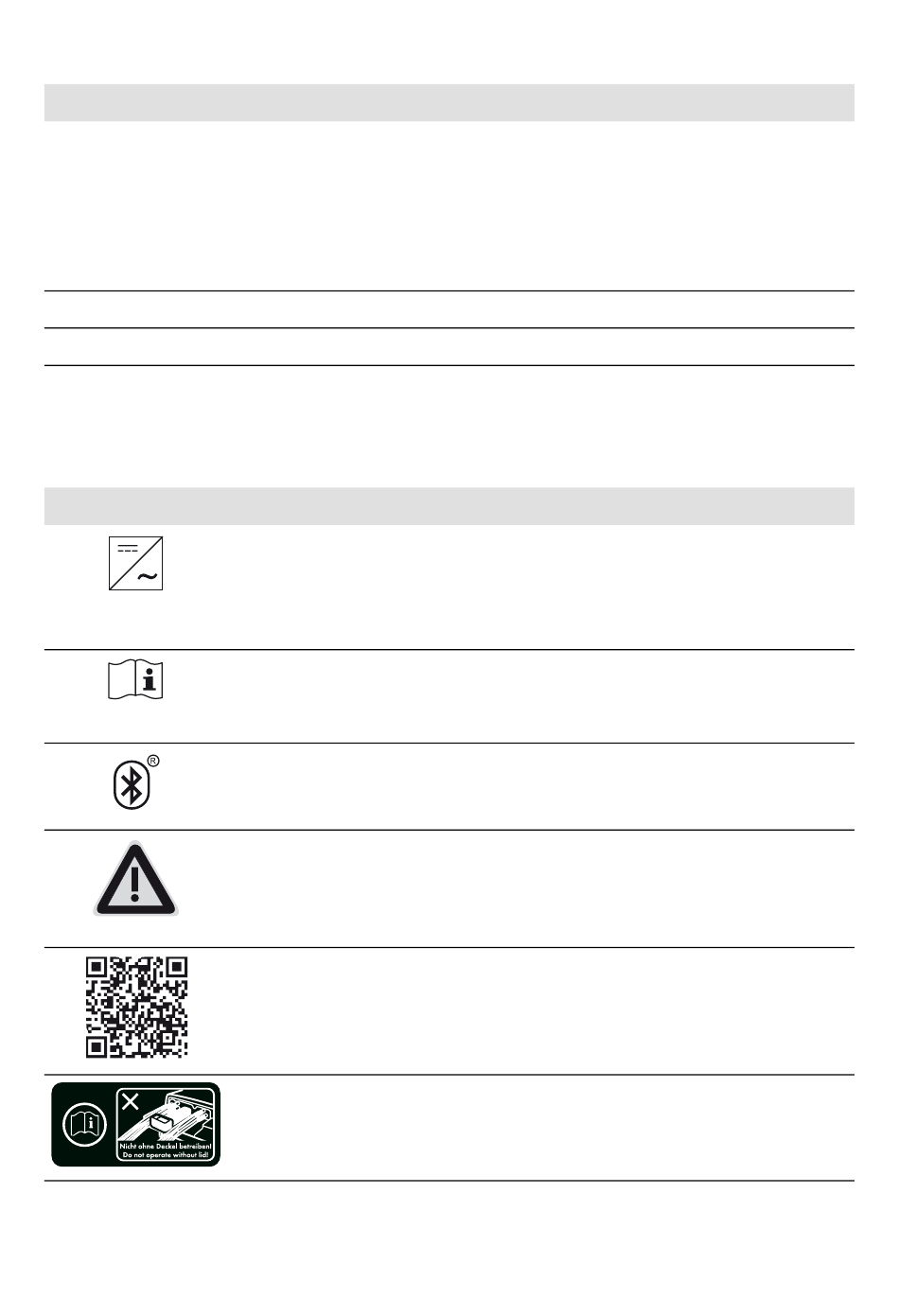

Symbolen op de omvormer, het typeplaatje en de ESS
Symbool
14
SB3-5TL-21-BE-nl-10
Toelichting
Groene led: bedrijfstoestand van de omvormer
Groene led brandt: de omvormer is in bedrijf.
Groene led knippert: er is niet voldaan aan de voorwaarden voor de
koppeling aan het openbare stroomnet.
Rode led: neem de documentatie in acht.
Rode led brandt: er is een fout opgetreden, die moet worden verholpen.
Raadpleeg het servicehandboek onder www.SMA-Solar.com.
Blauwe led: communicatie via Bluetooth actief
Gevaar
Dit symbool geeft aan dat de omvormer extra moet worden geaard als ter
plaatse een extra aarding of een potentiaalvereffening is vereist
(zie hoofdstuk 6.3.3, pagina 29).
®
QR Code
Links naar pagina's met meer informatie over de omvormer vindt u op
www.SMA-Solar.com.
Het is niet toegestaan de omvormer zonder de onderste behuizingsdeksel
te gebruiken. Zorg ervoor dat tijdens bedrijf de onderste behuizingsdeksel
altijd op de omvormer zit.
*
