6. A LG E MENE INFO RMATIE M.B.T. D E M O N TAGE
Deze handleiding is niet bedoeld als uitgebreide montage-, gebruikers-, service-, reparatie- of
onderhoudshandleiding. Raadpleeg uw Geautoriseerde Specialized retailer voor alle service,
reparaties of onderhoud. Uw geautoriseerde Specialized retailer kan u tevens meer informatie geven
over opleidingen, workshops of boeken over gebruik, service, reparatie en onderhoud van fietsen.
WAARSCHUWING! Vanwege de complexiteit van de Kenevo SL-fiets, vereist
correcte montage een hoge mate van mechanische kennis, vaardigheid,
training en speciaal gereedschap. Daarom is het van essentieel belang voor
uw veiligheid dat de montage, het onderhoud en het oplossen van problemen
worden uitgevoerd door een geautoriseerde Specialized retailer. Zorg ervoor dat
voor de eerste rit uw onderdelen, zoals remmen en aandrijflijn, gemonteerd en
afgesteld zijn volgens de instructies van de fabrikant en juist werken.
WAARSCHUWING! Vele onderdelen op de Kenevo SL, waaronder, maar niet
beperkt tot de motor, batterij en kabelgeleiders, zijn eigendomsrechtelijk
beschermd door Kenevo SL. Gebruik altijd originele componenten en
hardware. Het gebruiken van andere onderdelen en hardware heeft een
negatieve impact op de integriteit en sterkte van de assemblage. Kenevo
SL-specifieke onderdelen mogen alleen op de Kenevo SL worden gebruikt,
en niet op andere fietsen, zelfs als ze erop passen. Het negeren van deze
waarschuwing kan leiden tot ernstige verwondingen of de dood.
WAARSCHUWING! Pas uw frame of fiets op geen enkele manier aan.
Schuur, boor, vijl of verwijder geen onderdelen van uw fiets. Installeer geen
incompatibele onderdelen of hardware. Het negeren van deze waarschuwing
kan leiden tot ernstig lichamelijk letsel of zelfs de dood.
WAARSCHUWING! Elektrische componenten kunnen tijdens het uitvoeren
van werkzaamheden op uw fiets bloot komen te liggen. Raak geen enkel
deel van het elektrisch systeem aan wanneer het onder spanning staat.
Stel de aansluitingen van de batterij en het frame niet bloot aan water.
Als er spanningsvoerende onderdelen of de batterij beschadigd zijn,
stop onmiddellijk met fietsen en breng uw fiets onmiddellijk naar uw
geautoriseerde Specialized retailer.
6.1. BAL H O OFD LAG ERS
Het balhoofd maakt gebruik van een 1 1/8" (42 mm x 30,5 x 8 mm, 45 x 45°) Campagnolo
„
Standaard compatibele bovenste lager en een 1,5" (52 mm x 40 x 7 mm, 45 x 45°)
onderste lager. Zorg dat de vervangingslagers compatibel zijn met de specificaties van het
Specialized balhoofd.
Er is geen gereedschap nodig voor het installeren of verwijderen van beide lagers. Smeer
„
de buitenkant van de lagers voordat ze worden geïnstalleerd.
Raadpleeg voor meer informatie over de installatie van de balhoofdlagers de sectie 12 in
„
deze handleiding.
WAARSCHUWING! Braampjes en scherpe randen kunnen de componenten
met een buitenkant van carbon of aluminium beschadigen. Diepe krassen of
beschadigingen in de stuurpen of vork kunnen de componenten verzwakken.
6 .2. Z A DEL PE N
MINIMALE INBRENGLENGTE VAN ZADELPEN:
Zowel het frame als de zadelpen
hebben minimale inbrenglengtes. Het
frame heeft bovendien een maximale
inbrenglengte om schade aan het frame
en de zadelpen te vermijden.
MINIMALE INBRENGLENGTE: De
„
zadelpen moet voldoende diep in het
frame worden aangebracht zodat de
markering minimale inbrenglengte/
maximale extensie (min/min) op de
zadelpen niet zichtbaar is. Het frame
vereist een minimale inbrenglengte
van 80 mm.
MAXIMALE INBRENGLENGTE:
„
De zadelbuis wordt geruimd
tot een bepaalde maximale
inbrengdiepte voor elke framemaat.
Deze insteekdiepte begrenst de
inbrengdiepte van de zadelpen.

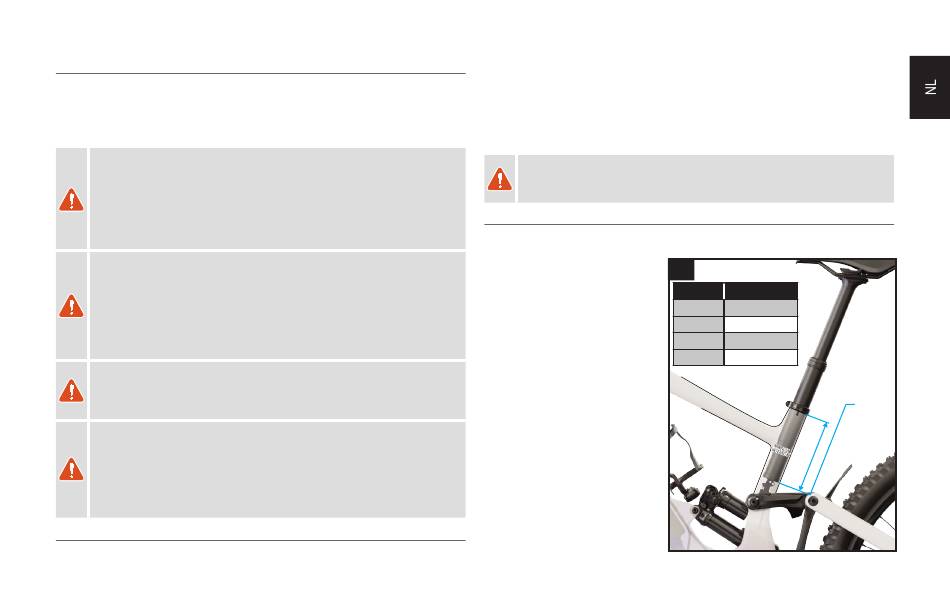

Raadpleeg de tabel in Fig. 6.1.
6.1
GROOTTE
MAX INBRENG
S2
188
S3
210
S4
229
S5
255
MAX
10
