Bij de procedures in dit document heeft u mogelijk de volgende hulpmiddelen nodig:
•
Phillips-schroevendraaiers #0 en #1
•
Plastic pennetje
Lijst van schroeven
OPMERKING:
Bij het verwijderen van de schroeven van een onderdeel is het raadzaam om het schroeftype en de
hoeveelheid schroeven te noteren en deze dan in de schoefopbergdoos te plaatsen. Dit is om ervoor te zorgen dat het
juiste aantal schroeven en juiste schroeftype wordt gebruikt wanneer het onderdeel wordt teruggeplaatst.
OPMERKING:
Sommige computers hebben magnetische oppervlakken. Zorg ervoor dat de schroeven niet vast blijven
zitten aan zo'n oppervlak wanneer u een onderdeel terugplaatst.
OPMERKING:
De schroefkleur kan verschillen afhankelijk van de bestelde configuratie.

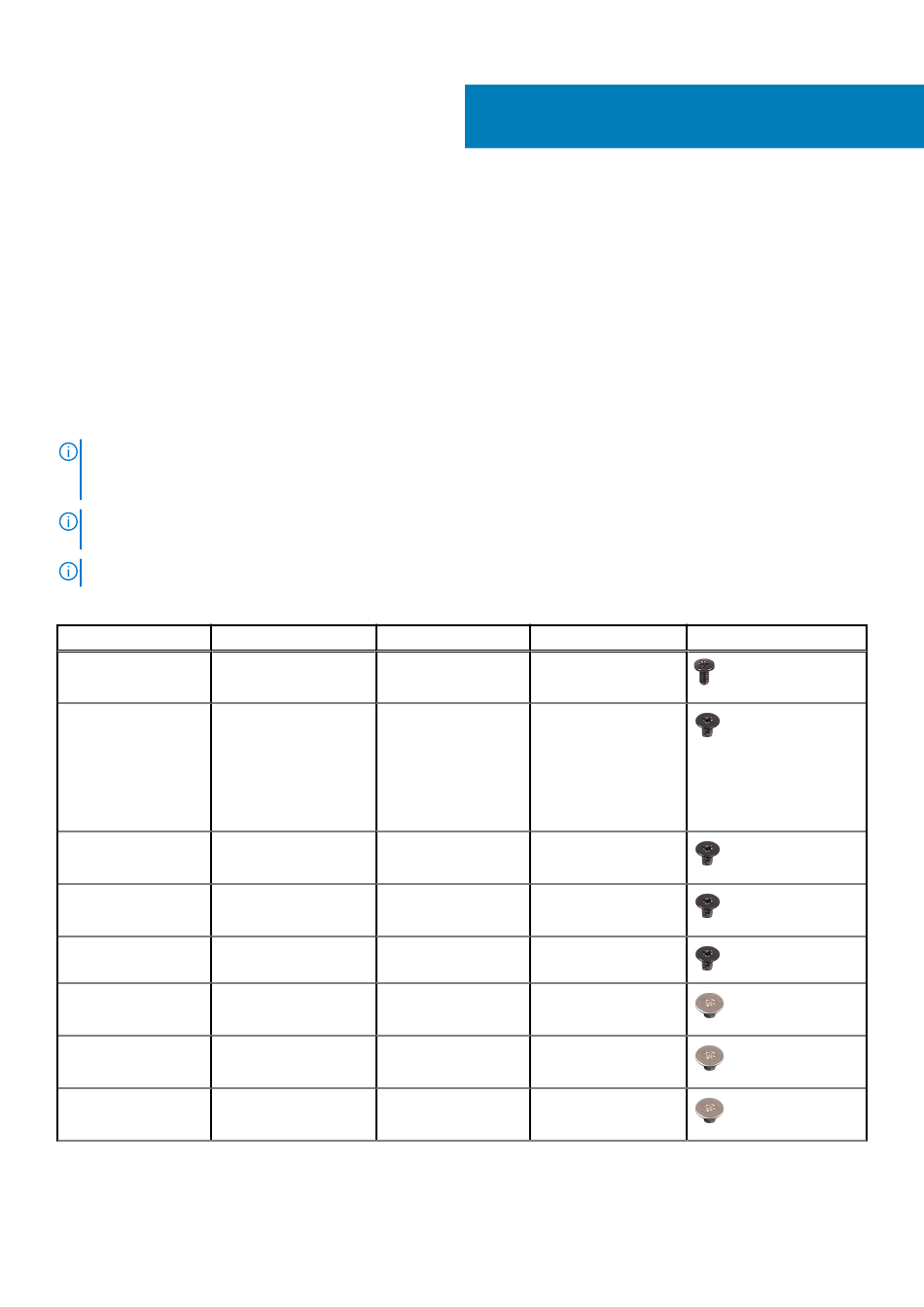

Tabel 1. Lijst van schroeven
Component
Vast aan
Onderplaat
Palmsteun- en
toetsenbordeenheid
Batterij
Palmsteun- en
toetsenbordeenheid
Beugel van de
Draadloze kaart en
draadloze kaart
systeemkaart
Thermische beugel van
Palmsteun- en
de SSD
toetsenbordeenheid
SSD
Beugel van de SSD
Ventilator
Palmsteun- en
toetsenbordeenheid
Touchpadbeugel
Palmsteun- en
toetsenbordeenheid
Touchpad
Palmsteun- en
toetsenbordeenheid
Onderdelen verwijderen en plaatsen
Type schroef
M2x4
M2x3
M2x3
M2x3
M2x3
M2x2
M2x2
M2x2
Aantal
Afbeelding schroef
6
5 - voor computers
geleverd met een 4-cels
batterij
4 - voor computers
geleverd met een 3-cels
batterij
1
1
1
2
3
2
Onderdelen verwijderen en plaatsen
2
9
