Onderdelen van de systeemkaart

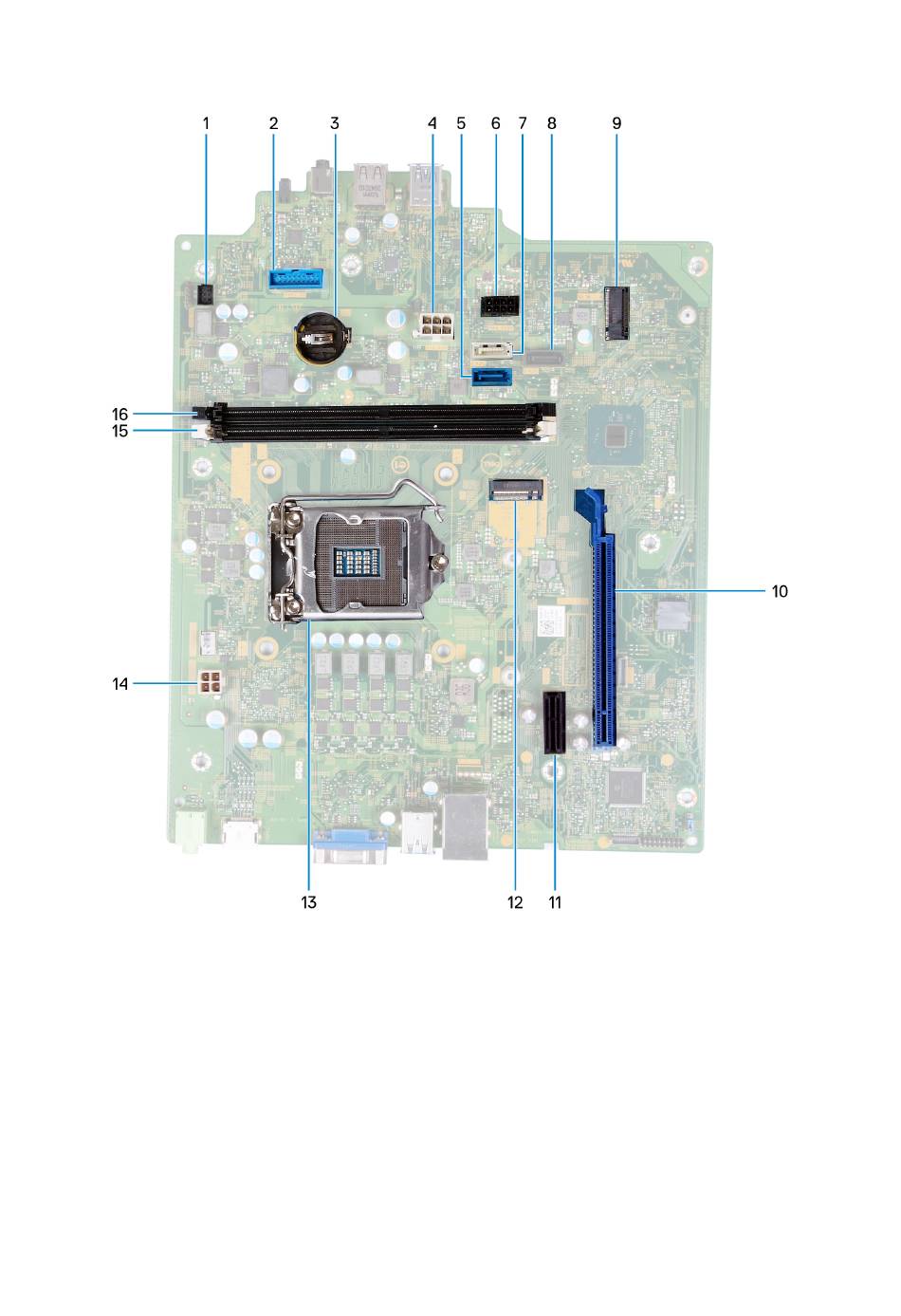

Afbeelding 1. Onderdelen van de systeemkaart
1. connector voor kabel van de aan-uitknop (PWR SW)
2. connector van de kaart van de mediakaartlezer (SD-kaart)
3. slot voor de knoopcelbatterij
4. connector voor voedingskabel van systeemkaart (ATX SYS)
5. connector voor gegevenskabel van harde schijf (SATA0)
6. connector voedingskabel harde schijfstation (SATA PWR)
7. connector voor gegevenskabel van harde schijf/optisch station (SATA3)
8. connector voor gegevenskabel van harde schijf (SATA1)
9. M.2-kaartslot voor draadloze kaart (M.2 WLAN)
10. PCIe x16-slot voor grafische kaart (SLOT3)
11. PCIe x1-uitbreidingsslot (SLOT1)
12. M.2 2230/2280-kaartslot voor SSD (M.2 SSD PCIE2)
13. processorslot
Onderdelen verwijderen en plaatsen
11
