Jaloezieactor 4-voudig 24 V DC

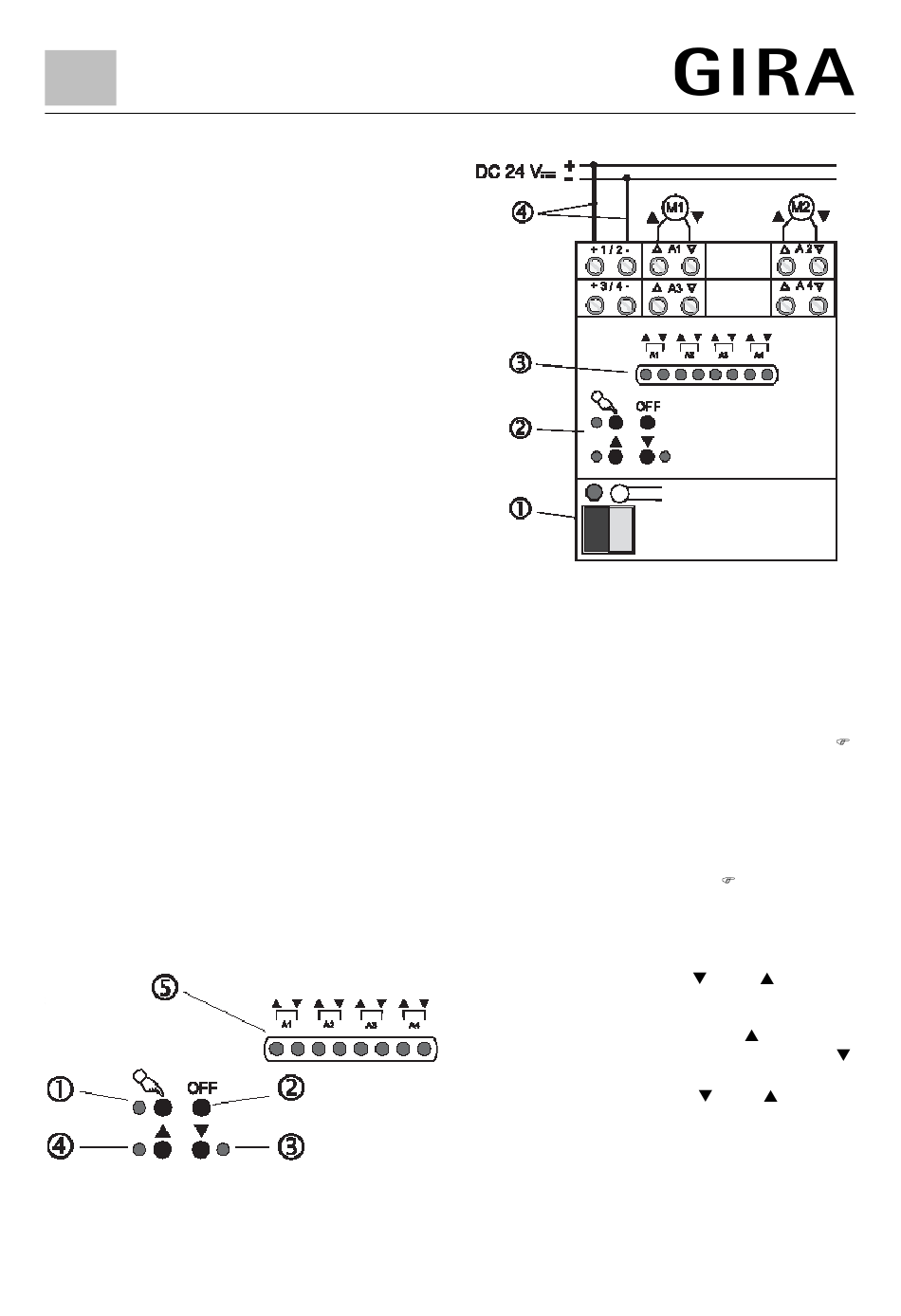

(afb. B):
De busaansluiting geschiedt met de busaansluitklem
(1).
De aansluiting van de 24 V DC-voeding geschiedt op
de klemmen + 1 / 2– (4). Gelijktijdig worden zo de uit-
gangen A1 en A2 en de motoren M1 en M2 gevoed.
Bij gebruik van de uitgangen A3 en A4 moet tevens
een 24 V DCvoeding op de klemmen + 3 / 4 – worden
aangesloten.
Aanwijzing: Geen AC-voedingen aansluiten! De po-
lariteit van de voedingsspanning op de klemmen + 1 /
2 – en + 3 / 4 – moet gelijk zijn. Anders kan de actor
vernield raken. De aansluiting van de motoren op de
uitgangen A3 en A4 geschiedt dienovereenkomstig
op dezelfde wijze.
Cijferaanduiding:
(2) Handbedieningselementen en statusindicaties
(3) LED voor indicatie van de schakeltoestand en de
bij handbediening gekozen uitgang.
Handbediening
De actoren met handbediening kunnen in drie stan-
den worden gebruikt:
1. in busbesturing (normaal)
2. in blijvende handbesturing
(busbesturing gedeactiveerd)
3. in tijdelijke handbesturing
(toestel schakelt na 5 sec. zonder invoercomman-
do naar busbesturing terug)
C
Jaloezieactor 4-voudig 230 V
B
Bediening: Via lang indrukken (> 5s) van de toets
(1) wordt blijvende handbesturing geactiveerd of ge-
deactiveerd, via kort indrukken (< 1s) tijdelijke hand-
besturing (afb. C). Bij activering van handbesturing
worden alle kanalen uitgeschakeld.
Bij blijvende handbesturing brandt de LED bij (1).
In handbesturing kan met de toets
kelen kanaal gekozen worden.
De twee LEDs (5) beginnen te knipperen. De overige
LEDs (5) geven de schakeltoestand van de niet geko-
zen uitgangen aan. De toetsen
uitvoerende bedieningstoetsen.
Bij lang indrukken (> 1s) van de toets
jaloezie van het gekozen kanaal omhoog. De toets
(3) is bestemd voor neerlaten.
Via kort indrukken van de toets
de jaloezie stilgezet.
Wanneer men in tijdelijke handbesturing alle kanalen
heeft afgewerkt, schakelt het toestel terug in de stand
busbesturing. In de stand 'blijvende handbesturing'
kunnen met de toets OFF (2) alle relais uitgeschakeld
worden.
10/05
(1) het te scha-
(3) en
(4) zijn de
(4) gaat de
(3) of
(4) wordt
Blz: 3 van 5
