Seguridad
Tanto en la instalación como en el funciona-
miento de esta luminaria han de observarse las
normas de seguridad nacionales.
El montaje y la puesta en servicio deben ser
realizados únicamente por un electricista
especializado.
El fabricante no asume ninguna responsabilidad
en caso de daños causados por el uso o el
montaje inadecuados. En caso de realizar
modificaciones posteriores en la luminaria, la
persona que realiza dichas modificaciones será
considerada como fabricante.
Protección contra sobretensiones
Los componentes electrónicos instalados
en la luminaria están protegidos contra
sobretensiones según DIN EN 61547.
Para lograr una protección adicional, p. ej.
contra transitorios, etc., recomendamos
componentes para la protección contra
sobretensiones separados. Puede encontrarlos
en nuestro sitio web en www.bega.com.
Fuente de luz
Potencia de conexión del módulo
Potencia de conexión de la luminaria
Temperatura nominal
Temperatura ambiente
84 306 K3
Denominación del módulo
LED-0952/830 + LED-0953/830
Temperatura de color
Índice de reproducción cromática
Flujo luminoso del módulo
Flujo luminoso de la luminaria
Rendimiento luminoso de la lum.
84 306 K4
Denominación del módulo
LED-0952/840 + LED-0953/840
Temperatura de color
Índice de reproducción cromática
Flujo luminoso del módulo
Flujo luminoso de la luminaria
Rendimiento luminoso de la lum.
Montaje
Introducir el cable de unión en el poste.
Colocar la luminaria y ajustarla.
Girar la luminaria hasta que la flecha en la parte
superior de la luminaria (etiqueta «delante»)
apunte hacia la zona de tránsito.
Apretar firmemente los tornillos Allen laterales.
Par de apriete = 12 Nm.
La conexión eléctrica debe ser realizada
con el grado y la clase de protección
correspondientes y con clemas de conexión
apropiadas (no incluidas en el volumen de
suministro) en el cable de conexión de la
luminaria.
Recomendamos utilizar para este fin las cajas
de conexión BEGA.
Prestar atención a la asignación correcta del
cable de conexión.
Realizar la conexión a la red en el conductor
marrón (L) y azul (N).
La conexión de los conductores de control
se realiza a través de los dos conductores
marcados con DALI. Si no se utilizan estos
conductores, la luminaria funciona con la
potencia lumínica completa.
2 / 3
Sicurezza
Per l'installazione e l'uso di questo apparecchio
vanno osservate le disposizioni nazionali di
sicurezza.
Il montaggio e la messa in funzione devono
essere effettuati esclusivamente da un
elettricista qualificato.
Il produttore non si assume alcuna
responsabilità per eventuali danni causati da un
uso o montaggio falso.
Qualora vengano apportate delle modifiche
all'apparecchio in un secondo momento, è
da intendere come produttore la persona che
esegue tali modifiche.
Protezione contro le sovratensioni
I componenti elettronici montati
nell'apparecchio sono protetti da sovratensione
ai sensi della norma DIN EN 61547.
Per ottenere un ulteriore protezione da
transienti ecc., consigliamo a parte dei
componenti di protezione contro sovratensioni.
Essi sono riportati sul nostro sito web
all ' indirizzo www.bega.com.
Lampada
98,2 W
Potenza modulo
110 W
Potenza apparecchio
t
= 25 °C
Temperatura di riferimento
a
t
= 40 °C
Temperatura ambiente
a max
84 306 K3
Denominazione modulo
LED-0952/830 + LED-0953/830
3000 K
Temperatura di colore
CRI > 80
Indice di resa del colore
16620 lm
Flusso luminoso modulo
8272 lm
Flusso luminoso apparecchi
75,2 lm / W
Efficienza luminosa apparecchi
84 306 K4
Denominazione modulo
LED-0952/840 + LED-0953/840
4000 K
Temperatura di colore
CRI > 80
Indice di resa del colore
16850 lm
Flusso luminoso modulo
8386 lm
Flusso luminoso apparecchi
76,2 lm / W
Efficienza luminosa apparecchi

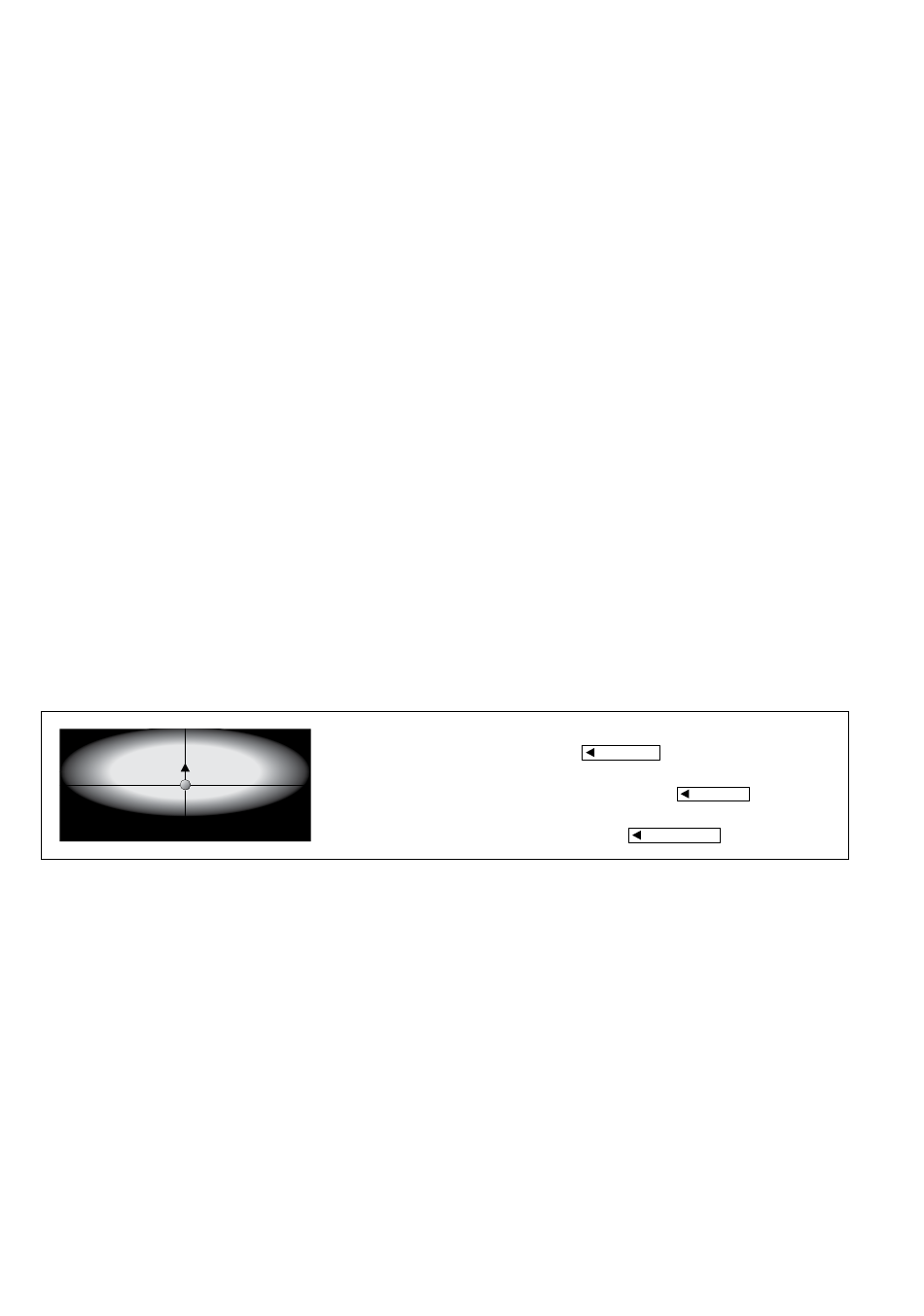

Distribución de la intensidad lumínica asimétrica en forma de banda
Al alinear la luminaria, observar la etiqueta
Distribuzione a fascia asimmetrica
Per orientare l'apparecchio prestare attenzione all'etichetta
Asymmetrisch-bandvormige lichtsterkteverdeling
Let bij het uitrichten van het armatuur op het etiket
Montaggio
Inserire il cavo di collegamento nel palo.
Posizionare l'apparecchio e orientarlo.
Ruotare l'apparecchio in modo che la freccia
sulla parte superiore dell'apparecchio (etichetta
«davanti») sia rivolta verso la superficie di
transito.
Serrare saldamente le viti con esagono
incassato laterali.
Coppia di serraggio = 12 Nm.
Il collegamento elettrico al cavo di
allacciamento dell'apparecchio deve essere
eseguito in base alla protezione e alla classe
di isolamento corrette utilizzando morsetti
adeguati (non inclusi in dotazione).
A tal fine si consiglia l'utilizzo delle scatole di
collegamento BEGA.
Fare attenzione alla disposizione corretta del
cavo di allacciamento.
Eseguire il collegamento alla rete sulla linea
marrone (L) e blu (N).
Il collegamento dei cavi di comando avviene
tramite i due conduttori contrassegnati con
DALI. Se questi conduttori non vengono
utilizzati, l'apparecchio funziona a piena
potenza.
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
Veiligheid
Bij het installeren en gebruiken van dit armatuur
moeten de nationale veiligheidsvoorschriften in
acht worden genomen.
De montage en ingebruikname mag alleen door
een elektromonteur worden uitgevoerd.
De fabrikant stelt zich niet aansprakelijk voor
schade die ontstaat door een onjuist gebruik of
verkeerde montage.
Indien achteraf wijzigingen aan het armatuur
worden aangebracht, geldt de persoon die
deze wijzigingen aanbrengt, als de fabrikant.
Overspanningsbeveiliging
De in het armatuur ingebouwde elektronische
componenten zijn volgens EN 61547 tegen
overspanning beveiligd.
Om een extra beveiliging tegen bv transiënten
etc. te bereiken adviseren wij aparte
overspanning-beveiligingscomponenten.
Deze vindt u op onze website www.bega.com.
Lichtbron
98,2 W
Module-aansluitvermogen
110 W
Armatuur-aansluitvermogen
t
= 25 °C
Nominale temperatuur
a
t
= 40 °C
Omgevingstemperatuur
a max
84 306 K3
Modulebenaming
LED-0952/830 + LED-0953/830
3000 K
Kleurtemperatuur
CRI > 80
Kleurweergave-index
16620 lm
Module-lichtstroom
8272 lm
Armaturen-lichtstroom
75,2 lm / W
Armatuurrendement
84 306 K4
Modulebenaming
LED-0952/840 + LED-0953/840
4000 K
Kleurtemperatuur
CRI > 80
Kleurweergave-index
16850 lm
Module-lichtstroom
8386 lm
Armaturen-lichtstroom
76,2 lm / W
Armatuurrendement
DELANTE .
VOORZIJDE .
Montage
Installeer de verbindingskabel in de mast.
Plaats het armatuur en richt dit uit.
Draai het armatuur tot de pijl op het bovenste
deel van het armatuur (Etiket "Voorkant") naar
het verkeersgebied gericht is.
Draai de inbusschroeven aan de zijkant goed
vast.
Aanhaalmoment = 12 Nm.
De elektrische aansluiting moet conform
de classificatie en veiligheidsklasse aan de
aansluitkabel van het armatuur met daarvoor
geschikte aansluitklemmen (niet meegeleverd)
worden uitgevoerd.
Wij adviseren hiervoor het gebruik van de
BEGA aansluitkasten.
Let hierbij op de juiste aansluiting van de
aansluitkabel.
Breng de netaansluiting aan de bruine (L) en
blauwe (N) tot stand.
De aansluiting van de stuurkabels vindt plaats
via de beide met DALI gemarkeerde aders.
Bij niet-aansluiting van deze aders werkt het
armatuur met volle lichtopbrengst.
98,2 W
110 W
t
= 25 °C
a
t
= 40 °C
a max
3000 K
CRI > 80
16620 lm
8272 lm
75,2 lm / W
4000 K
CRI > 80
16850 lm
8386 lm
76,2 lm / W
DAVANTI .
