Installatie- / gebruikshandleiding CV thermostaat

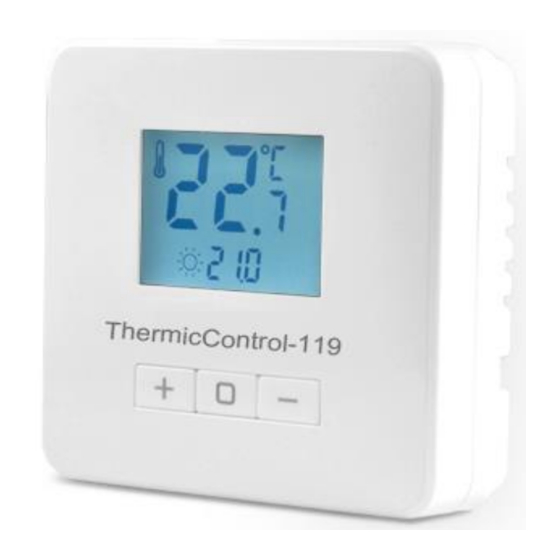

ThermicControl-119 kan de meest voorkomende kamerthermostaat vervangen
en is ontworpen voor gebruik met een regelsysteem voor elektrische, gas- of
olieverwarming. In tegenstelling tot de gewone designthermostaat gebruikt de
Vesta de nieuwste meet/regel techniek en is daardoor ook bijzonder geschikt
voor pallet kachels.
Technical Specification:
Voeding thermostaat: 2 AA batterijen.
1.
Maximale schakelspanning 250VAC – 8 Amp.
2.
Temperatuur instelling van: 5°C - 35°C.
3.
Temperatuur nauwkeurigheid: 0.1°C.
4.
Werk temperatuur:
5.
Luchtvochtigheid max.: ± 90%
6.
Opslag temperatuur: -10°C - +60°C.
7.
Afmeting: 85,7 x 85,7 x 24,4 mm.
8.
Geschikt voor muur montage of op wandcontactdoos 60 mm.
9.
Belangrijkste kenmerken:
1. Design thermostaat, gemakkelijk te bedienen
2. Ingebouwde batterij, eenvoudig te vervangen
3. 2 temperatuur instellingen: comfort en economie
4. Anti-blokkeerfunctie
Ontworpen en geschikt voor gebruik met een regelsysteem voor elektrische, gas- cv-ketels, olieverwarming,
5.
palletkachels, circulatiepomp, warmtepomp.
TOETSENBORD, DISPLAY EN SCHAKELAARBESCHRIJVING
1. Indicatie functie (verwarmen)
2. Weergave gemeten temperatuur
3. Weergave °C of °F
4. Handmatige bediening indicatie
5. Lage/lege batterij weergave
6. Verwarming AAN symbool
7. Nacht stand (economie) indicatie
8. Gemeten of vraag temperatuur weergave
9. Dag stand (comfortmode) indicatie
10. Kinderslot merkteken
+
11. Omhoog knop
12. Schakelknop
-
13.
Omlaag knop
Belangrijke veiligheidsinformatie:
1.
Schakel altijd de stroom uit bij de hoofdstroombron door de zekering los te draaien of de stroomonderbreker in de
uit-stand te zetten voordat u deze thermostaat installeert, verwijdert, reinigt of onderhoudt.
2.
Lees alle informatie in deze handleiding voordat u deze thermostaat installeert.
3.
Alleen een professionele aannemer mag deze thermostaat installeren.
4.
Alle bedrading moet voldoen aan de plaatselijke en nationale bouw- en elektrische voorschriften en verordeningen.
5.
Deze thermostaat heeft een verwijderbare zekering om het systeem tegen beschadiging te beschermen.
Knoppen functie/beschrijving: Schakelknop (12)
1. Druk kort op de schakelknop
selecteren.
Comfortmodus: thermostaat werkt als de temperatuur 21 C (20 ~ 25 ℃ instelbaar)
Economische modus: thermostaat werkt als de temperatuur 16 ℃ (10 ~ 20 ℃ instelbaar)
2. Als de thermostaat is ingeschakeld, drukt u op de toets " + " of " - " om de insteltemperatuur aan te passen.
Nadat u de insteltemperatuur hebt aangepast, keert deze automatisch terug naar de handmatige mode.
Druk er lang op knop
Als de thermostaat is uitgeschakeld, drukt kort op knop
1
0 - 50°C.
(12) om de comfortmodus, economische modus en handmatige modus te
(12) om de thermostaat uit te schakelen.
ThermicControl -119
(12) om de thermostaat aan te zetten.
Copy©right Maelok B.V. 2020
