3.3 Aansluitingen op de LC, LCD 110
Sluit klem G aan op klem G van de CU 21X of
klem 98 van het thermische relais in de
LC, LCD 110. Zie het bedradingsschema.
Sluit G niet aan op klem 11 van de
Voorzichtig
LC, LCD 110.
LT 200
1
2
3
4
G
Afb. 4

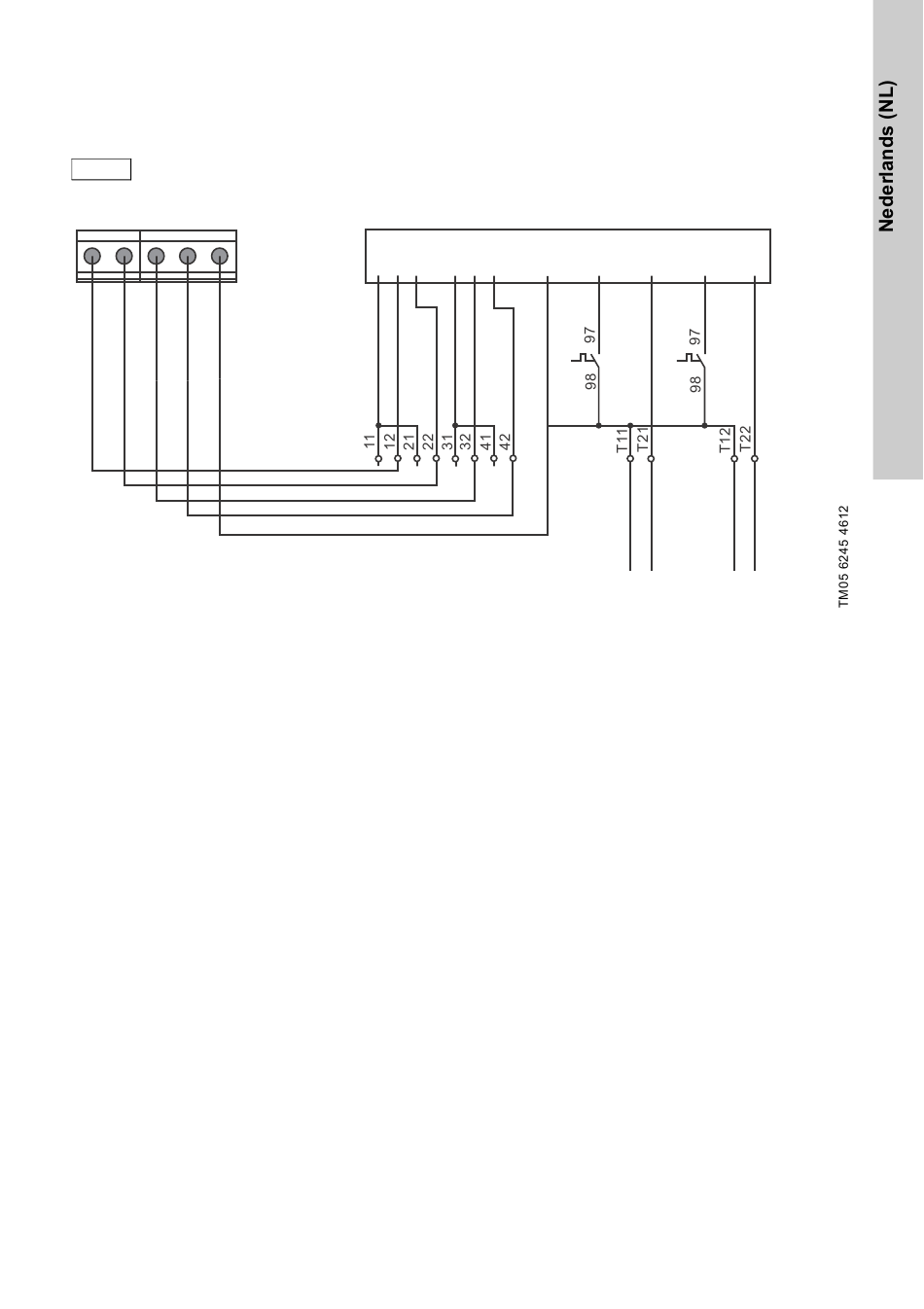

Aansluitingen op de LC, LCD 110
CU 21X.XXX.X
AC 1 2
G 3 4
X2
Niveauschakelaars
Niveauschakelaars
of elektrodes
of externe schake-
G
S1
T1
1F2
1F3
X2
Motor 1
laar
Thermistor
S2
T2
X2
Motor 2
Thermistor
