8. Open de vergrendeling en koppel de kabel van het toetsenbord los van de systeemkaart.
9. Open de vergrendeling en koppel de kabel van de toetsenbordverlichting los van de systeemkaart.
10. Maak de luidsprekerkabel los van de systeemkaart.
11. Open de vergrendeling en koppel de touchpadkabel los van de systeemkaart.
12. Trek de tape los waarmee de connectorvergrendeling van de I/O-kaartkabel aan de systeemkaart wordt bevestigd.
13. Open de vergrendeling en koppel de kabel van de I/O-kaart los van de systeemkaart.
14. Open de vergrendeling en koppel de kabel van de I/O-kaart los van de I/O-kaart.
15. Til de I/O-kaartkabel van de systeemkaart.
16. Verwijder de zes schroeven (M2x2) waarmee de systeemkaart op de palmsteun- en toetsenbordeenheid wordt bevestigd.
17. Til de systeemkaart schuin weg van de palmsteun- en toetsenbordeenheid om de poorten op de systeemkaart uit de slots op de
palmsteun- en toetsenbordeenheid te verwijderen.
De systeemkaart plaatsen
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens het installatieproces uit te voeren.
Over deze taak

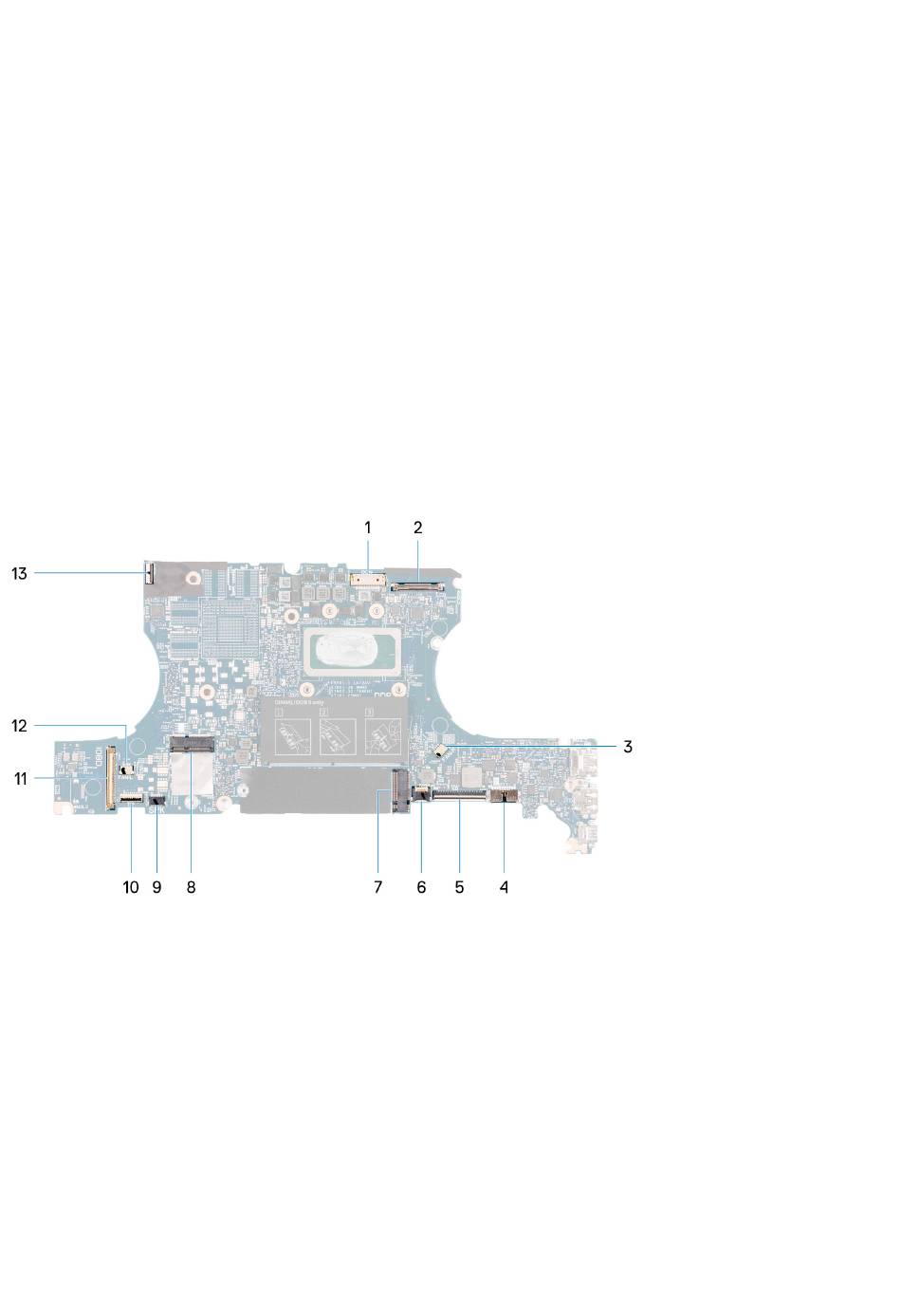

De volgende afbeelding geeft de connectors en de M.2-kaartslots op uw systeemkaart aan.
1. Kabel van de voedingsadapterpoort
2. Beeldschermkabel
3. Rechterventilatorkabel
4. Batterijkabel
5. Toetsenbordkabel
6. Kabel voor toetsenbordverlichting
7. M.2 SSD-kaartslot
8. M.2 draadloze kaartkabel
9. Luidsprekerkabel
10. Kabel van touchpad
11. kabel van I/O-kaart
12. Linkerventilatorkabel
13. Kabel aan-/uitknop
De volgende afbeelding(en) geeft/geven de locatie van de systeemkaart aan en biedt/bieden een visuele weergave van de
installatieprocedure.
46
Onderdelen verwijderen en plaatsen
