WAARSCHUWING:
Onjuiste uitlijning van de koelplaat- en ventilatoreenheid kan de systeemkaart en de processor
beschadigen.
OPMERKING:
Als de systeemkaart of de koelplaat- en ventilatoreenheid wordt teruggeplaatst, moet u de thermische mat of pasta
gebruiken die in het pakket is meegeleverd om ervoor te zorgen dat de warmte wordt afgevoerd.
Over deze taak

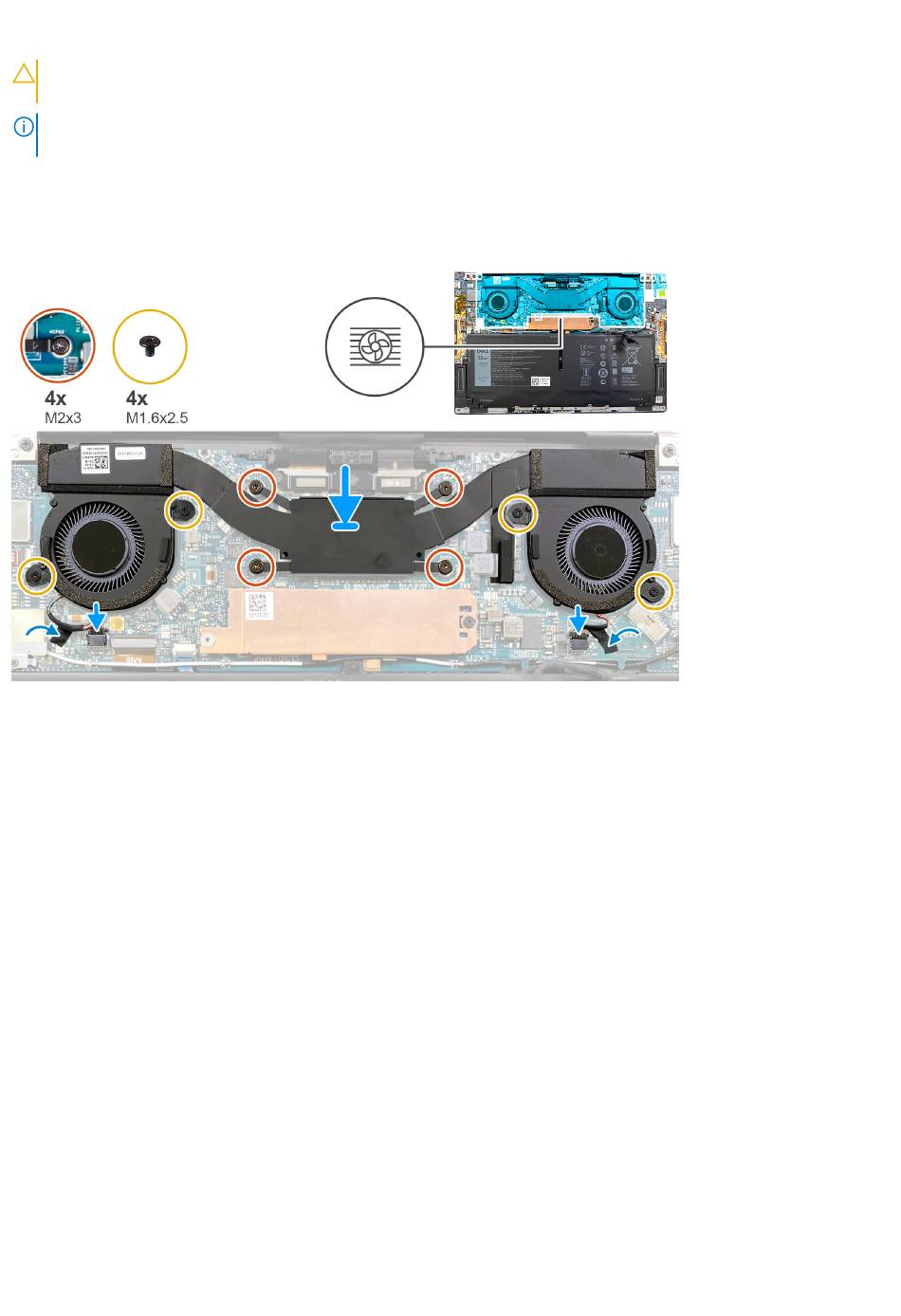

De volgende afbeelding geeft de locatie van de koelplaat- en ventilatoreenheid aan en biedt een visuele weergave van de
installatieprocedure.
Stappen
1. Lijn de schroefgaten in de koelplaat- en ventilatoreenheid uit met de schroefgaten op de systeemkaart.
2. Draai in de juiste volgorde (zoals aangegeven op de koelplaat- en ventilatoreenheid) de vier geborgde schroeven (M2x3) vast
waarmee de koelplaat- en ventilatoreenheid op de systeemkaart wordt bevestigd.
3. Plaats de vier schroeven (M1.6x2.5) terug waarmee de ventilatoren op de systeemkaart worden bevestigd.
4. Sluit de kabels van de ventilator aan op de systeemkaart.
5. Bevestig de ventilatorkabels met de tape op de systeemkaart.
Vervolgstappen
1. Installeer de onderplaat.
2. Volg de procedure in
Nadat u in de computer hebt
Beeldschermassemblage
De beeldschermeenheid verwijderen
Vereisten
1. Volg de procedure in
Voordat u in de computer gaat
2. Verwijder de onderplaat.
gewerkt.
werken.
Onderdelen verwijderen en plaatsen
