XRN-820S
1

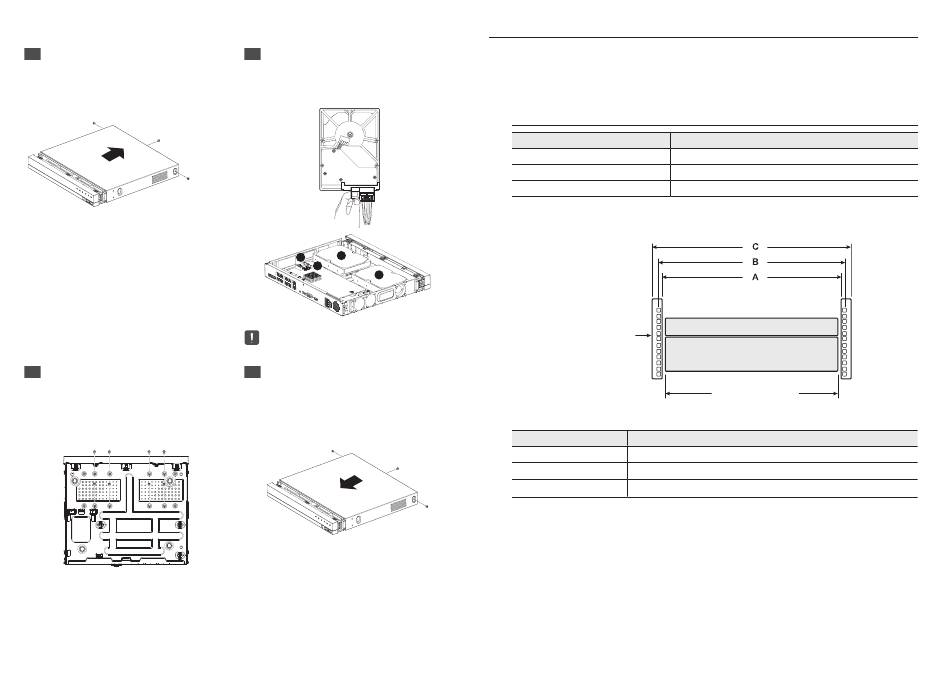

Verwijder de schroeven aan de linker-/
rechterzijde en achterkant en schuif de klep naar
achteren om deze los te maken.
3
Bevestig de harde schijf met de schroeven aan de
onderkant van de recorder.
2
Sluit de SATA-/voedingskabel van de harde schijf
aan op de connector van het hoofdbord.
■
Raadpleeg de onderstaande afbeelding voor het locatienummer
en connectornummer van de harde schijf.
1
1
2
2
■
Druk voorzichtig op de connector voordat de HDD wordt
verwijderd. Trek niet geforceerd aan de kabel.
4
Controleer of er geen problemen zijn in de
verbindingspoort en routering binnen de recorder
en zet het geheel hierna vast met schroeven nadat
de klep is gesloten.
■
Zorg er bij het sluiten van de klep voor dat de kabel niet
beschadigd wordt.
Het rek installeren
PRN-6400DB4/PRN-6400B4/PRN-3200B4
PRN-6405DB4/PRN-6405B4/PRN-3205B4
XRN-6410DB4/XRN-6410B4/XRN-3210B4
Vereisten en referentieafmetingen voor rekinstallatie
Classificatie
Rektype
Aantal POTEN
Afstand tussen POTEN
Afmetingen van bevestigingsflens
Bevestigingsflens van EIA-310-D-standaard
●
Belangrijkste afmetingen
Index
A
B
C
●
Flensbevestigingsopeningen (voor PRN-6400/PRN-6405/XRN-6410-serie worden vierkante openingen
aanbevolen)
Hoewel de bevestigingsflensopeningen op de EIA-310-D-standaard rond, vierkant of met schroefdraad
mogen zijn, is de PRN-6400/PRN-6405/XRN-6410-serie gemaakt voor alleen ronde of vierkante openingen,
geen draadgaten.
8
Vereisten
19" rek van EIA-310-D-standaard
4
Diepte 800 mm
Product
Product
Breedte van product
Afmeting
450 mm (17,717") min.
465 mm (18,307") nominaal
483,4 mm (19,031") min.
