1

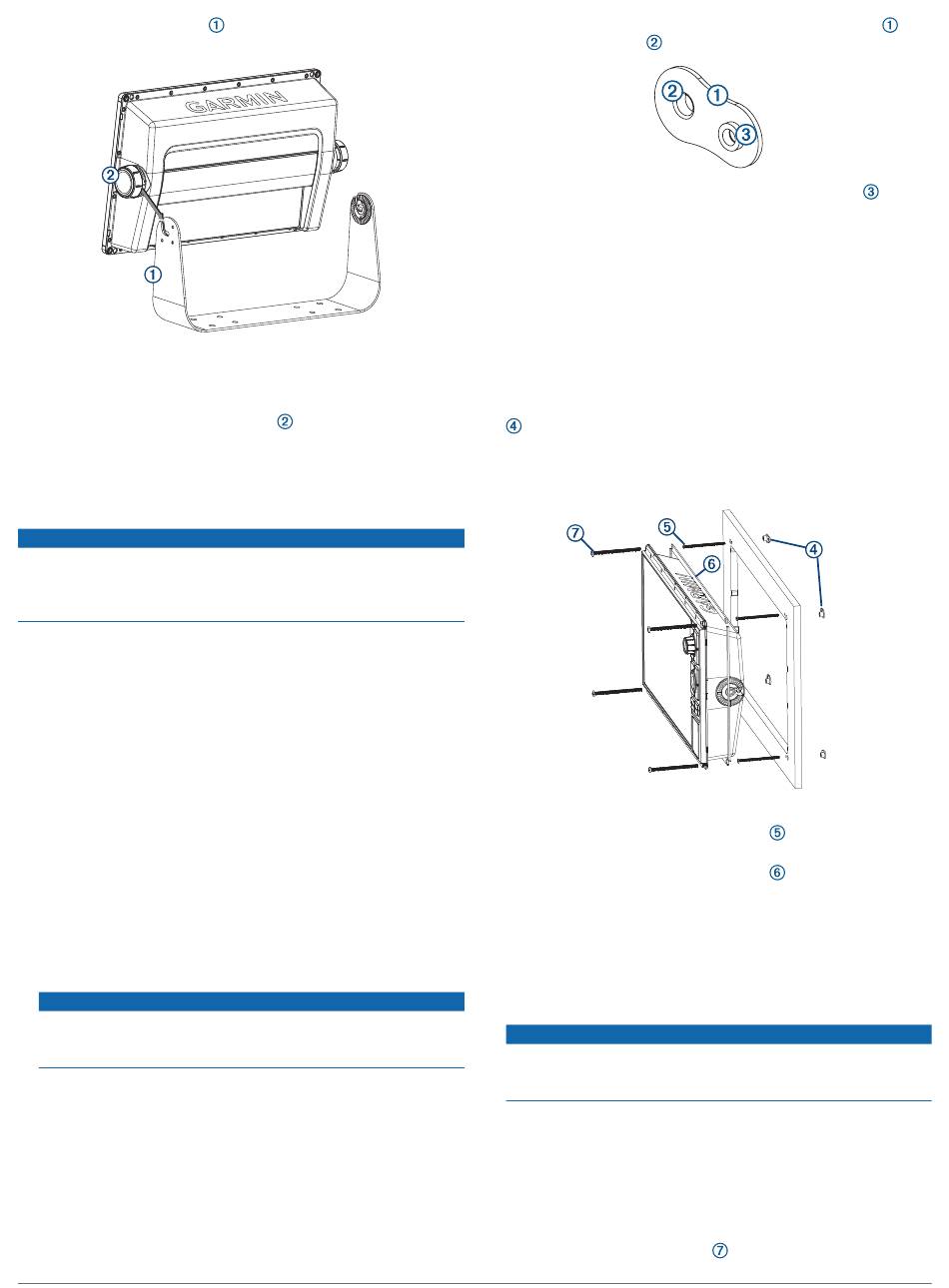

Gebruik de beugelsteun
de boorgaten.
2
Boor de gaten.
3
Gebruik de juiste montageschroeven (niet meegeleverd) om
de beugelsteun aan het montage-oppervlak te bevestigen.
4
Installeer de beugelsteunknoppen
het toestel.
5
Plaats het toestel in de beugelsteun en draai de
beugelsteunknoppen aan.
Het toestel verzonken monteren
Wees voorzichtig wanneer u het gat zaagt om het toestel
verzonken te monteren. Er is slechts weinig ruimte tussen de
behuizing en de montagegaten. Als u het gat te groot zaagt, kan
het toestel mogelijk niet stabiel worden bevestigd.
De meegeleverde sjabloon en het meegeleverde
bevestigingsmateriaal kunnen worden gebruikt om het toestel
verzonken te monteren op uw dashboard.
1
Snijd de montagesjabloon uit en controleer of deze past op
de locatie waar u het toestel wilt monteren.
2
Bevestig de sjabloon op de montageplek.
3
Maak met een boor van 14 mm (
de hoeken van de ononderbroken lijn op de sjabloon om het
montageoppervlak voor te bereiden voor zagen.
4
Zaag met een decoupeerzaag of slijptol het
montageoppervlak uit langs de binnenkant van de
streepjeslijn op de sjabloon.
5
Plaats het toestel in de opening om te testen of dit past.
6
Gebruik indien nodig een vijl en schuurpapier om de opening
heel precies op maat te krijgen.
7
Wrik voorzichtig de hoeken van de trimkapjes met een plat
stukje plastic of een schroevendraaier, schuif het
gereedschap naar het midden en verwijder de trimkapjes.
Gebruik indien mogelijk plastic gereedschap. Als u metaal
gereedschap gebruikt zoals een schroevendraaier, kunt u de
trimkapjes of het toestel beschadigen.
8
Als het toestel goed in de opening past, dient u te controleren
of de montagegaten op het toestel zijn uitgelijnd met de
grotere gaten van 6 mm (
9
Markeer de nieuwe locaties van de montagegaten als deze
niet zijn uitgelijnd met het toestel.
10
Selecteer een optie:
• Als u een moerplaat gebruikt, boort u een gat van 6 mm
1
(
/
in.) in de locatie van het grotere gat.
4
• Als u geen moerplaat gebruikt, boort u gaten van 3,2 mm
1
(
/
in.) in de locaties van de grotere gaten.
8
2
als montagesjabloon en markeer
aan de zijkanten van
LET OP
9
/
in.) een of meer gaten in
16
LET OP
1
/
in.) op de sjabloon.
4
11
Plaats vanaf één hoek van de sjabloon een moerplaat
over het grotere gat
Als u een moerplaat gebruikt, moet het kleinere gat
moerplaat worden uitgelijnd met het kleinere gat op de
sjabloon.
12
Markeer de nieuwe locatie van het gat als het kleinere gat op
de moerplaat niet is uitgelijnd met het kleinere gat op de
sjabloon.
13
Als u een moerplaat gebruikt, boort u een gat van 3,6 mm
9
(
/
in.) in de locatie van het kleinere gat.
64
14
Herhaal de stappen om de plaatsing van de resterende
moerplaten en gaten op de sjabloon te controleren.
15
Verwijder de sjabloon van het montageoppervlak.
16
Plaats vanaf één hoek van de montagelocatie een moerplaat
op de achterzijde van het montageoppervlak, waarbij u de
grote en kleine gaten uitlijnt.
Het hogere gedeelte van de moerplaat moet passen in het
grotere gat.
17
Bevestig de moerplaten stevig aan het montageoppervlak
door de meegeleverde M3-schroeven
de kleinere gaten van 3,6 mm (
18
Installeer de schuimrubberen pakking
van het toestel.
De delen van de schuimrubberen pakking hebben een
zelfklevende strip aan de achterzijde. Verwijder de
beschermfolie voordat u deze delen bevestigt aan het toestel.
19
Als u geen toegang hebt tot de achterzijde van het toestel
nadat u dit hebt gemonteerd, verbindt u alle benodigde
kabels met het toestel voordat u dit in de opening plaatst.
Bedek ongebruikte aansluitingen met de bevestigde
weerkapjes om te voorkomen dat de metalen contactpunten
roesten.
20
Breng watervaste kit aan tussen het montageoppervlak en
het toestel om deze ruimte op te vullen. Dit voorkomt
waterschade achter het dashboard.
21
Als u toegang hebt tot de achterzijde van het toestel, kunt u
watervaste kit aanbrengen rond de opening.
22
Plaats het toestel in de opening.
23
Bevestig het toestel aan het montageoppervlak met de
meegeleverde M4-schroeven
dat u in de vorige stap hebt geboord.
vast te draaien door
9
/
inch).
64
aan de achterzijde
LET OP
.
op de
