Samenvatting van Inhoud voor FSI B21

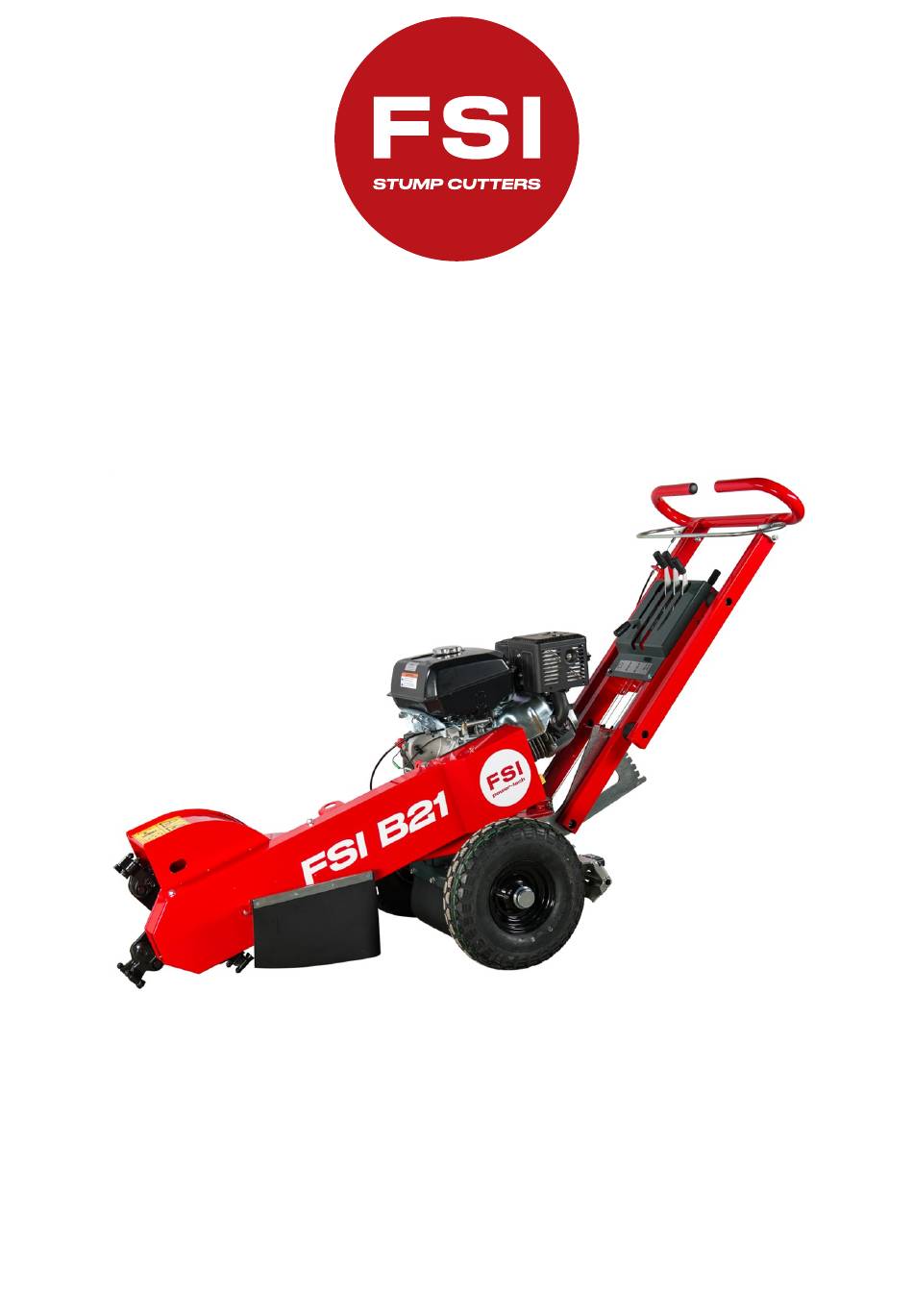

- Pagina 1 FSI B21 Gebruikshandleiding Versie 1.1, 01-2022, Nederlands © Copyright 2022 | FSI STUMP CUTTERS aps | Erhvervsparken 14 | DK - 7160 Tørring | Denemarken...
- Pagina 2 FSI B21 Gebruikshandleiding, Version 1.1 Deze pagina is bewust leeg gelaten.
-
Pagina 3: Inhoudsopgave
FSI B21 Gebruikshandleiding, Version 1.1 Inhoud Gefeliciteerd met uw aankoop Conformiteitsverklaring Technische specificaties Veiligheid Ken uw machine Algemene functies Bediening van de machine Tanden en houders Tanden en houders vervangen Onderhoud Onderhoudsschema Verbruiksartikelen Garantie Pagina 1 van 21... -
Pagina 4: Gefeliciteerd Met Uw Aankoop
Het product dat u hebt gekocht is ontworpen in samenwerking met professionele gebruikers om stobben snel, veilig en efficiënt te kunnen verwijderen. Dat u een FSI-product koopt, betekent dat u hecht aan kwaliteit en duurzaamheid. De machine heeft zorg en onderhoud nodig voor het optimaal frezen van stobben en een lange levensduur. -
Pagina 5: Conformiteitsverklaring
FSI B21 Gebruikshandleiding, Version 1.1 Conformiteitsverklaring Fabrikant: Geautoriseerd technisch manager FSI STUMP CUTTERS aps Dhr Henning Schmidt Erhvervsparken 14 Erhvervsparken 14 DK - 7160 Tørring DK - 7160 Tørring Denemarken Denemarken +45 7580 5558 +45 7580 5558 verklaart hierbij dat Kopie van FSI-machineplaat invoegen H = 90 mm B = 45 mm voldoet aan alle relevante bepalingen van de "Machinerichtlijn 2006/42/EG"... -
Pagina 6: Technische Specificaties
FSI B21 Gebruikshandleiding, Version 1.1 Technische specificaties Model B21 Motor Motoromvang 8,2 kW / 11,1 pk 10,5 kW / 14 pk Motortype Honda GX 390 Kohler ECH440 Max. bedieningshoek (volledig oliepeil) 20° 25° Brandstoftype Benzine Capaciteit brandstoftank 6,1 l 7,0 l... - Pagina 7 FSI B21 Gebruikshandleiding, Version 1.1 Technische specificaties Model B21 Bediening Bedieningspaneel In de handgreep Afmeting Lengte 1580 mm Breedte 680 mm Hoogte 1230 mm Gewicht 125 kg 130 kg Optionele uitrusting Documentenbuis Dissel voor trekhaak (50mm) Urenteller Pagina 5 van 21...
-
Pagina 8: Veiligheid
FSI B21 Gebruikshandleiding, Version 1.1 Veiligheid Veiligheidsprocedures Controleer altijd de veiligheidsfuncties en slijtageonderdelen voordat u aan de werkzaamheden begint. Begin alleen met frezen op een stevige ondergrond. Bij gevaar de machine onmiddellijk stoppen. Stop de freeskop altijd voordat u bij het bedieningspaneel weggaat. - Pagina 9 FSI B21 Gebruikshandleiding, Version 1.1 Verklaring van veiligheidssymbolen en tekens in de handleiding Waarschuwing! Waarschuwing! Hijs-/sjorpunt Draag een veiligheidsbril en gehoorbescherming. Hijsogen zijn alleen berekend op het tillen van het gewicht van de machine. Inspecteer hijsogen altijd voorafgaand aan elke gebruik.
-
Pagina 10: Ken Uw Machine
FSI B21 Gebruikshandleiding, Version 1.1 Ken uw machine Beschrijving Beschrijving Beschrijving Draaipunt Freeskop Luchtfilter Freesarm Spanenkap Hijspunt Beschrijving Beschrijving Beschrijving V-snaar Brandstoftank Bedieningspaneel Veiligheidshendel/Gashendel Sjorpunt Pagina 8 van 21... - Pagina 11 FSI B21 Gebruikshandleiding, Version 1.1 Beschrijving Choke Klep brandstoftoevoer Repeteerstarter Motor aan/uit Beschrijving Zwenkvergrendeling Rem, rechts Rem, links Hellingsysteem Hendel om hoogte te verstellen Pagina 9 van 21...
-
Pagina 12: Motor Starten/Stoppen
FSI B21 Gebruikshandleiding, Version 1.1 Algemene functies Motor starten/stoppen Om de motor te starten zet u de aan/uit-schakelaar op aan, open de brandstoftoevoer en trek aan de repeteerstarter, gebruik de choke, indien nodig. Stop de motor door de veiligheidshendel/gashendel los te laten en draai de aan/uit-schakelaar naar uit. - Pagina 13 FSI B21 Gebruikshandleiding, Version 1.1 service. De servicemelding resetten Druk op de knop totdat de toepasselijke servicemelding knippert (LUBE of CHG OIL) in het display. Houd de knop ingedrukt totdat "00000" wordt weergegeven (ongeveer 3 sec.) Pagina 11 van 21...
-
Pagina 14: Bediening Van De Machine
FSI B21 Gebruikshandleiding, Version 1.1 Bediening van de machine BELANGRIJK: Controleer alle verbruiksartikelen/vloeistoffen voordat u de machine start. Start de motor stationair en geef de olie voldoende tijd om te circuleren voordat u begint. Inspecteer dagelijks of tanden en houders gaaf zijn en goed vastzitten. Vervang versleten tanden en houders waar nodig. -
Pagina 15: Stoppen Met Frezen
FSI B21 Gebruikshandleiding, Version 1.1 Stoppen met frezen 1. Wanneer de stobbe volledig verwijderd is, brengt u de freesarm omhoog en centreert u deze op de machine. 2. Activeer de zwenkvergrendeling. 3. Neem gas terug en ontkoppel de freeskop. 4. Haal de wielremmen eraf. -
Pagina 16: Tanden En Houders
OPMERKING: Als de moer versleten is tijdens het gebruik, wordt u aanbevolen om deze te vervangen wanneer de tand voor tweede keer wordt gedraaid. Daarom worden originele FSI-tanden geleverd met een extra moer. BELANGRIJK: Houders moeten altijd in diagonale paren worden vervangen om het evenwicht van de schijf te behouden. -
Pagina 17: Tanden En Houders Vervangen
FSI B21 Gebruikshandleiding, Version 1.1 Tanden en houders vervangen BELANGRIJK Inspecteer dagelijks of tanden en houders gaaf zijn en goed vastzitten. Vervang versleten tanden en houders waar nodig. Gebruik de machine nooit met ontbrekende tanden of houders. Dat kan leiden tot gevaarlijke situaties en de machine beschadigen. -
Pagina 18: Onderhoud
5,0 kg / 50 N 25 mm V-snaren spannen FSI raadt aan om een riemspanningsmeter te gebruiken om de spanning van de V-snaren te meten. Locatie Procedure Draai moer (B) en de moeren (A) los aan de binnenkant van de freesbehuizing. -
Pagina 19: Reinigen En Opslaan
Reinig de machine met een hogedrukspuit, max. 120 bar. Spuit niet rechtstreeks op de motor, lagers, elektrische onderdelen en stickers. FSI raadt u aan om water en een borstel te gebruiken om te voorkomen dat lagervet en smeerolie worden weggespoeld. -
Pagina 20: Remmen Afstellen
FSI B21 Gebruikshandleiding, Version 1.1 Remmen afstellen Voor volledige functionaliteit van remmen en hellingsysteem moeten de remmen goed worden afgesteld. Wanneer de rem in neutrale positie staat, moet de afstand tussen wiel en rem 3-4 mm zijn en gelijk voor zowel het bovenste als onderste deel. -
Pagina 21: Onderhoudsschema
FSI B21 Gebruikshandleiding, Version 1.1 Onderhoudsschema Interval Procedure 1 uur Slijtageonderdelen aandraaien Dagelijks/ Slijtageonderdelen controleren en indien nodig aandraaien 8 uur Raadpleeg de handleiding van de fabrikant van de motor Op lekken controleren 25 uur Nieuw uit fabriek: V-snaren controleren en indien nodig aandraaien... -
Pagina 22: Verbruiksartikelen
FSI B21 Gebruikshandleiding, Version 1.1 Verbruiksartikelen Verbruiksartikelen De stobbenfrees moet worden gevuld en gesmeerd met de volgende producten, afhankelijk van de uitvoering. Gebruik hetzelfde type bij bijvullen of verversen van het product. Meng geen olie en vloeistoffen van verschillende types/merken. -
Pagina 23: Garantievoorwaarden
Garantievoorwaarden FSI biedt een garantie van 12 maanden die de reparatie dekt van een fout of defect in het ontwerp, de materialen of bij de productie. De garantie dekt geen fouten en defecten als gevolg van het niet naleven van de gebruikershandleiding betreffende onderhoud, montage en demontage, of wijzigingen die zijn aangebracht door de koper na levering of onjuist gebruik van de geleverde machine.
