2
Het vergrendelingspedaal
monteren
Benodigde onderdelen voor deze stap:
1
Vergrendelingspedaal
1
Lagerbusplaat
2
Slotbout (5/16 x 3/4 inch)
2
Borgmoer (5/16 inch)
1
Torsieveer
1
Platte ring (1,063 x 2 inches)
1
Borgring
1
Platte ring (21/32 x 1 inch)
1
Borgmoer (5/8 inch)
1
Borgmoer (1/4 inch)
1. Vergrendelingspedaal
2. Groot tapeind
3. Lagerbusplaat
4. Slotbouten
5. Torsieveer
6. Platte ring (1,063 x
2 inches)
Procedure
1. Installeer de lagerbusplaat aan de binnenkant van de
linkervoetsteun; gebruik 2 slotbouten (5/16 x 3/4 inch)
en borgmoeren (5/16 inch) zoals te zien is op
2. Steek het grote tapeind van het vergrendelingspedaal
door de opening in de linkervoetsteun en door de
lagerbusplaat
3. Schuif de torsieveer op de lagerbusplaat terwijl u de
veeruiteinden om de vloerplaat en het kleine tapeind
van het vergrendelingspedaal haakt
Opmerking: Plaats de veer op de lagerbusplaat; zie
Figuur
3.
4. Bevestig de torsieveer aan het kleine tapeind met een
1/4 inch borgmoer; zie
5. Bevestig de torsieveer aan de lagerbusplaat met een
platte ring (1,063 x 2 inch) en een borgring
6. Bevestig het vergrendelingspedaal aan de voetsteun en
de lagerbusplaat met een platte ring (21/32 x 1 inch) en
een borgmoer (5/8 inch); zie
Opmerking: De moer niet te vast draaien; het
vergrendelingspedaal moet vrij kunnen scharnieren als
het ingedrukt wordt.

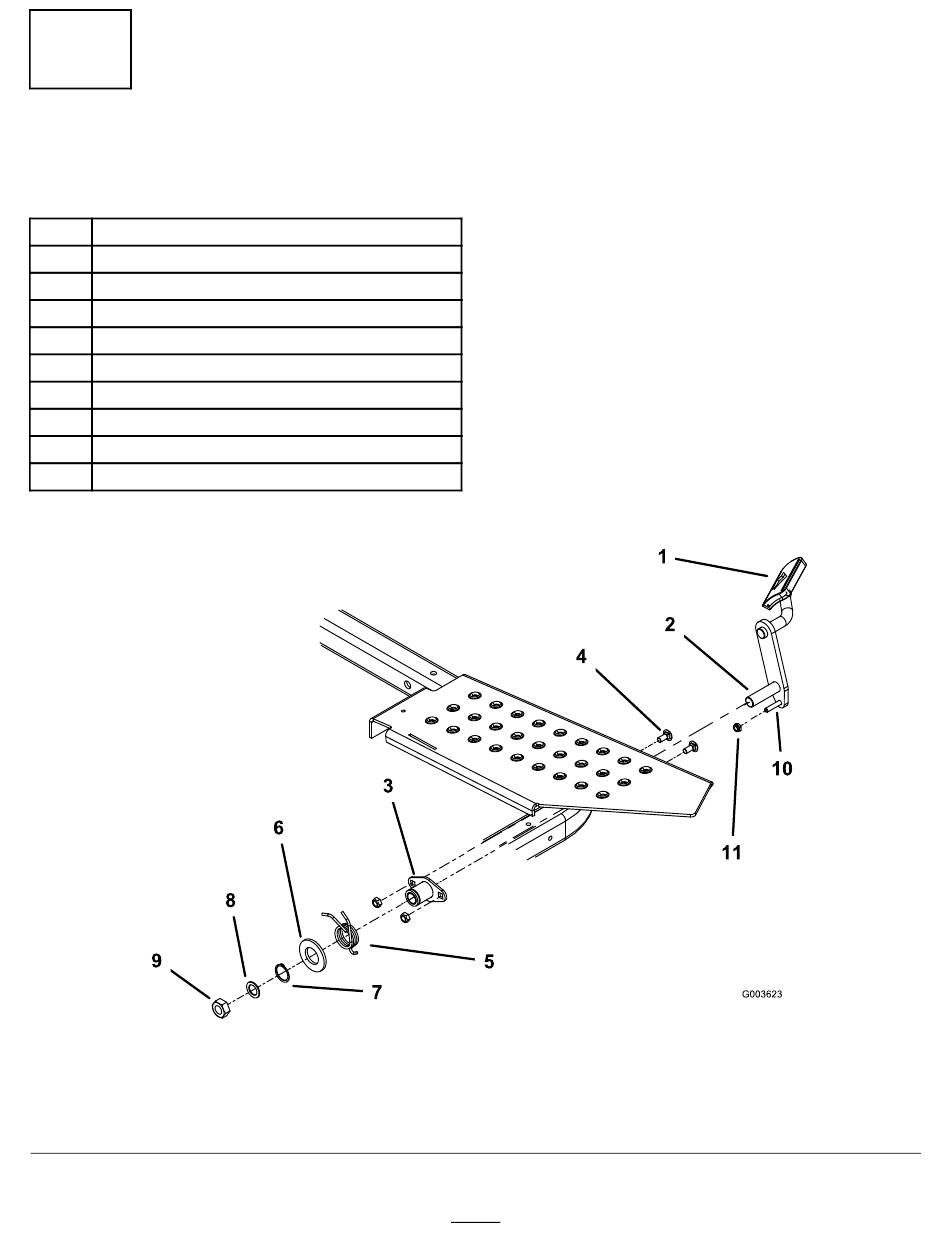

Figuur 3
7. Borgring
8. Platte ring (21/32 x 1 inch)
9. Borgmoer (5/8 inch)
6
(Figuur
3).
(Figuur
Figuur
3.
Figuur
3.
10. Klein tapeind
11. Borgmoer (1/4 inch)
Figuur
3.
3).
(Figuur
3).
