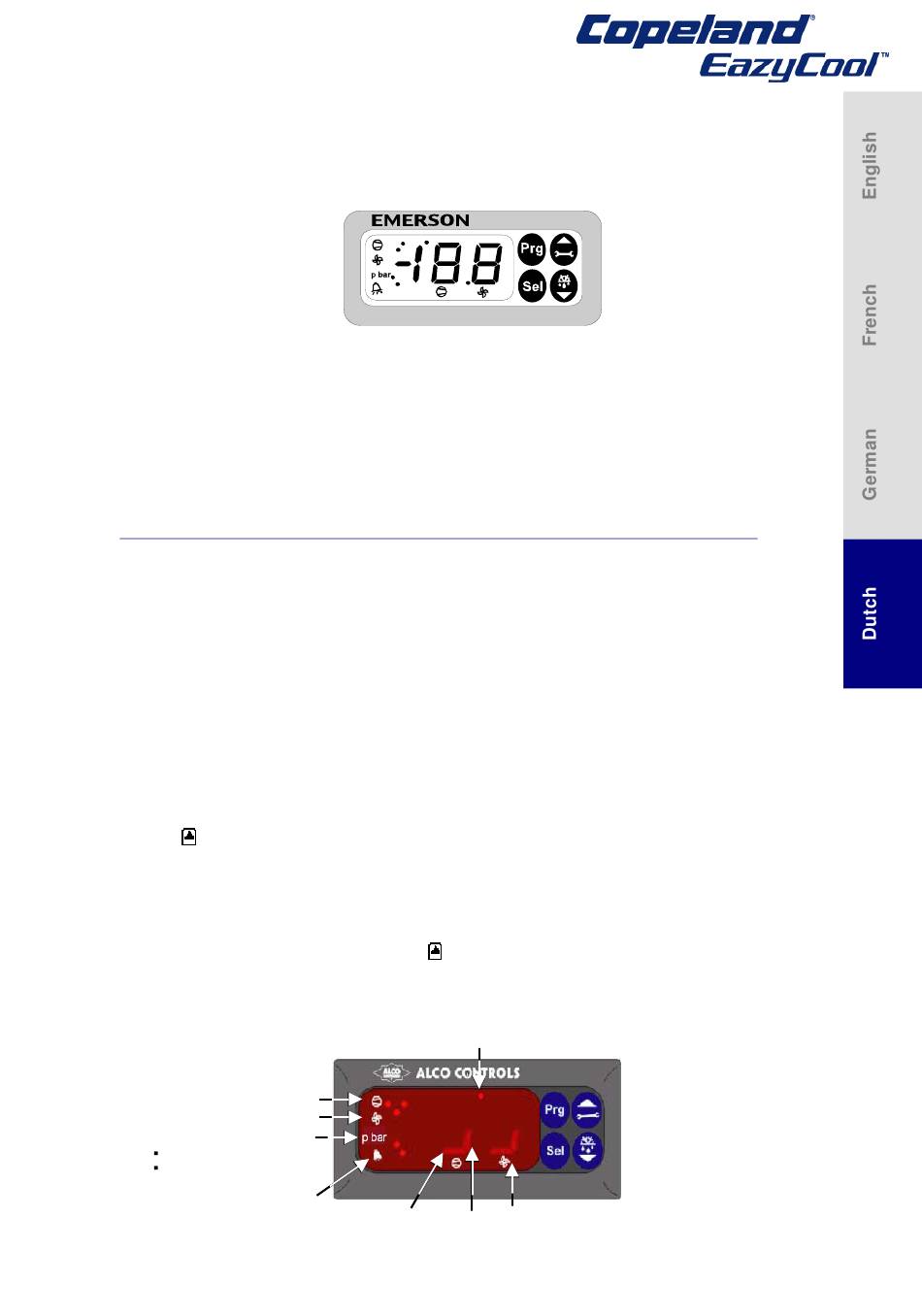

Regelaar EC2-5X1
Het display heeft een bereik MET decimale punt van -19.9 tot +19.9 waarden buiten dit
bereik worden aangegeven zonder decimale punt.
De regelaar omvat standaard een infra-rood ontvanger voor de optioneel verkrijgbare
infra-rood afstandsbediening.
Voor communicatiedoeleinden is een Echelon LONWorks® interface gemonteerd (FTT-
10A type)
De voedingsspanning voor de regelaar is 24V AC. De benodigde transformator
230/24V AC is in het elektrisch paneel van het Copeland EazyCool™ aggregaat
gemonteerd.
3
Display
Welke bedrijfsparameter op het display getoond wordt kan door de gebruiker worden
ingesteld. In het geval van een alarmmelding wordt afwisselend de alarmcode en de
bedrijfsparameter getoond.
Op het display worden standaard de status van de compressor(en) en de ventilator(en)
getoond, door de gebruiker kan verder worden gekozen uit zuigdruk, persdruk,
temperatuur bij verzadigde zuigdruk, temperatuur bij verzadigde persdruk.
Om door de diverse data heen te scrollen druk de SEL knop in. Het display zal
gedurende 1 seconde de numerieke identificatie van de parameter tonen, gevolgd door
de waarde. Na twee minuten zal automatisch naar de geselecteerde parameter
teruggekeerd worden.
3.1
Neuron ID (uniek 12 digit identificatienummer, nodig voor LON
communicatie) / Service knop
Druk de
knop gedurende 1 seconde om het Neuron ID te verzenden.
Er zal een LED (service) in de linker bovenhoek van het display oplichten ten teken dat
het Neuron ID verzonden wordt.
3.2
Laden van de standaardwaarden
Middels het indrukken van de service knop
inschakelen van de voedingsspanning worden alle standaardwaarden teruggezet in de
regelaar EC2-551.
Regelaar 1: Compressor
Regelaar 2: Ventilator
Aan te geven waarde :
LED AAN: druk
LED UIT: temperatuur
Actief alarm
C6.1.3/0705/D
op de regelaar, en het gelijktijdig
IR service LED
Ventilator : in
Compressor 2 : in
Compressor 1 :in
7
