Satel NAVY Gebruikershandleiding pagina 2
2
LED gaan knipperen (rood – bewegingssensor; groen – glasbreuk sensor). Indicatie van het
alarmgeheugen zal blijven totdat het alarmgeheugen opnieuw ingeschakeld wordt (de MEM
aansluiting wordt weer met de common ground verbonden). Uitschakelen van het
alarmgeheugen zal de alarmgeheugen indicatie niet opheffen. U kunt de MEM aansluiten op een
OC type uitgang van het alarmsysteem en bijvoorbeeld geprogrammeerd als I
ELEKTRONISCHE PRINT
microfoon.

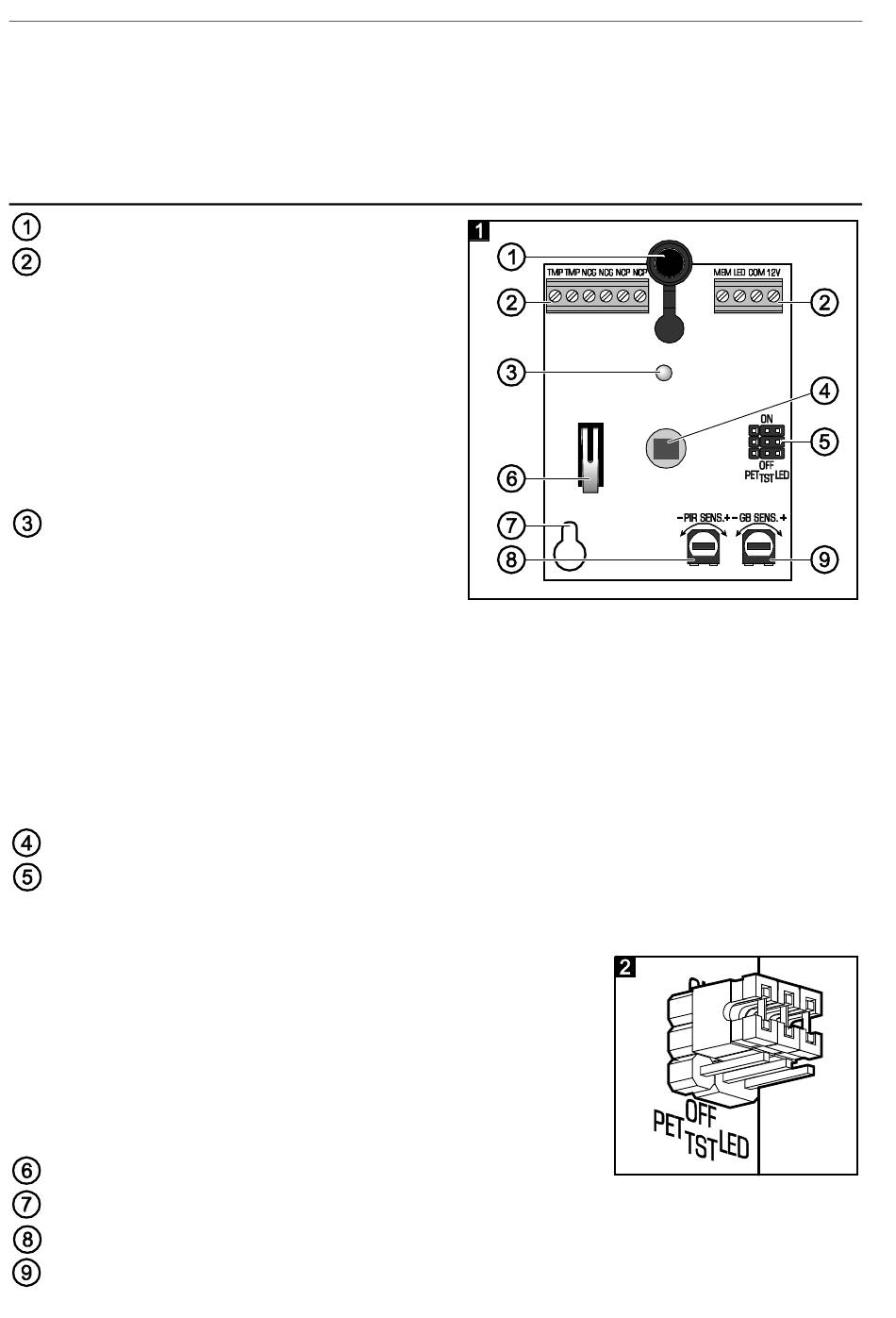

aansluitingen:
TMP - Sabotage uitgang (NC);
NCG - alarmuitgang
sensor (NC relais);
NCP - alarmuitgang van de PIR beweging
sensor (NC relais);
MEM - alarmgeheugen aansturing;
LED
- LED aansturing;
COM - common ground;
12V
- voedingsingang.
tweekleuren LED voor indicatie van:
– alarm geactiveerd door de PIR beweging
sensor – de LED licht rood op voor 2
seconden;
– geheugen van het alarm geactiveerd door
de PIR bewegingssensor – de LED
knippert rood;
– alarm geactiveerd door de glasbreuksensor – de LED licht groen op voor 2 seconden;
– geheugen van het alarm geactiveerd door de glasbreuksensor – de LED knippert groen;
– laagfrequent geluid gedetecteerd – de LED licht groen op voor 0.5 seconden;
– test mode van de glasbreuksensor – knippert groen elke 3 seconden;
– storing – de LED licht rood op;
– opwarmen – De LED knippert rood en groen.
dual pyro-sensor. Raak de pyro elektrische sensor niet aan, zodat deze niet vuil wordt.
detector configuratie jumpers:
PET - inschakelen/uitschakelen van de diervriendelijke optie. De optie is ingeschakeld als
de jumper in de ON positie staat (Fig. 2).
TST - inschakelen/uitschakelen van de test mode voor de
glasbreuksensor. In de test mode zal de sensor een
alarm rapporteren als deze een hoogfrequent geluid
detecteert (glasbreuk geluid). De test mode is
ingeschakeld met de jumper in de ON positie (Fig. 2).
LED - inschakelen/uitschakelen van de LED indicatie. De
LED is ingeschakeld als de jumper in de ON positie
staat (Fig. 2) – de LED op afstand in/uitschakelen is
dan niet mogelijk.
sabotagecontact.
schroefgat.
potentiometer voor aanpassing van de PIR sensor gevoeligheid.
potentiometer voor aanpassing van de glasbreuksensor gevoeligheid.
NAVY
van
de
glasbreuk
SATEL
.
N STATUS
