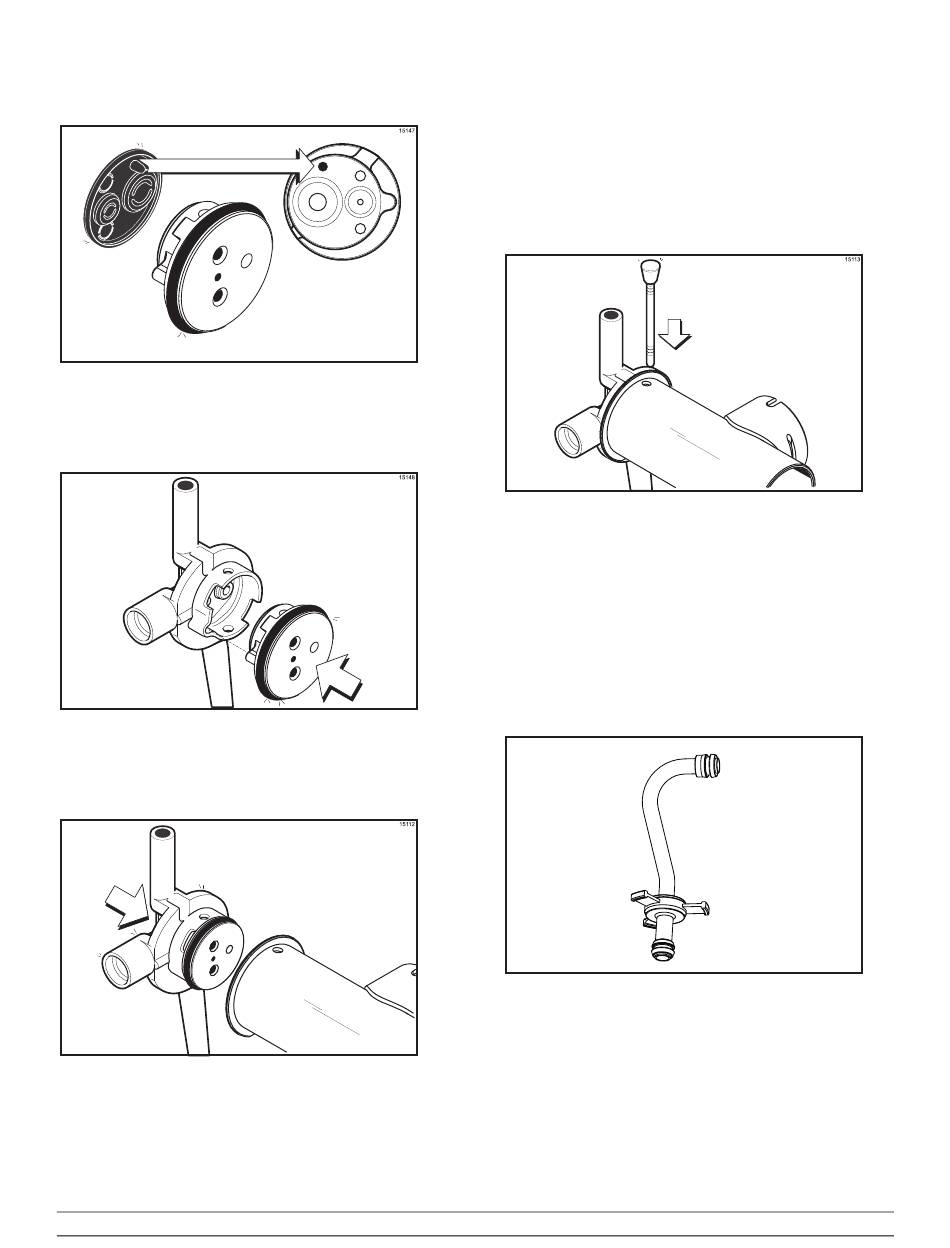

Stap 6
Schuif de pompkleppakking in de gaten in de kap.
Smeer de pakking NIET. (Zie afbeelding 55.)
Afbeelding 55
Stap 7
Plaats de klepkap in het gat in de
mengselinvoeradapter. (Zie afbeelding 56.)
Afbeelding 56
Stap 8
Plaats de mengselinvoer in de pompcilinder. (Zie
afbeelding 57.)
Afbeelding 57
Model C712
De adapter moet in de inkeping in het einde van de
pompcilinder vallen.
Stap 9
Maak de pomponderdelen vast door de borgpen
door de gaten aan één kant van de pompcilinder te
steken. (Zie afbeelding 58.)
Opmerking: de kop van de borgpen moet na
montage aan de bovenkant van de pomp zitten.
Stap 10
Monteer de invoerleiding. Schuif de klemring in de
groef van de invoerleiding. (Zie afbeelding 59.)
24
Afbeelding 58
Afbeelding 59
