7
Assemblage/installatie
7.1
Installatie
Gesloten gekoppelde lineaire DPNL-pompen worden
aan de grond bevestigd met de voeten van het
spiraalhuis.
7.1.1
Installatielocatie
De pomp moet worden geïnstalleerd op een locatie
waar deze makkelijk kan worden bediend en
onderhouden. De pompruimte moet geschikt zijn voor
de bediening van hefsystemen zoals een goederenlift,
vorkheftruck, enz.
De pompgroep moet op de laagst mogelijke locatie
van het pompsysteem worden geïnstalleerd, zodat
een zo hoog mogelijke zuigdruk mogelijk is.
7.1.2
Installatielocatie - lokale
omgevingstemperatuur
Wanneer de lokale omgevingstemperatuur in de
ruimte waar een pompsysteem is geplaatst, meer dan
40°C bedraagt, moet er geschikte ventilatie aanwezig
zijn om de warmte af te voeren naar de omgeving en
verse lucht aan te voeren.
7.2
Koppeling uitlijnen
7.2.1
Algemeen
Omdat DPNL-pompen gesloten gekoppeld zijn,
worden ze doorgaans geleverd met een motor. De
assen van de motor en de pomp zijn gekoppeld met
een starre koppeling en alle benodigde uitlijningen
worden in de fabriek uitgevoerd. Daarom is het niet
nodig de koppeling uit te lijnen voor DPNL-pompen
die worden geleverd met een motor. Als de pomp en
de motor echter om welke reden dan ook worden
gescheiden (d.w.z. de starre koppeling wordt
gedemonteerd), is het noodzakelijk om de koppeling
opnieuw uit te lijnen in de installatie.
7.3
Koppeling uitlijnen van DPNL-
12
pompen die worden geleverd
zonder motor of met
gedemonteerde motor
1.
Schroef de bouten van de starre koppeling los
en haal de helften van de koppeling van elkaar.
2.
Haak het bovenste deel van de motoras van de
koppeling vast en bevestig de motor vervolgens
met behulp van de flensgaten op zijn plaats.
3.

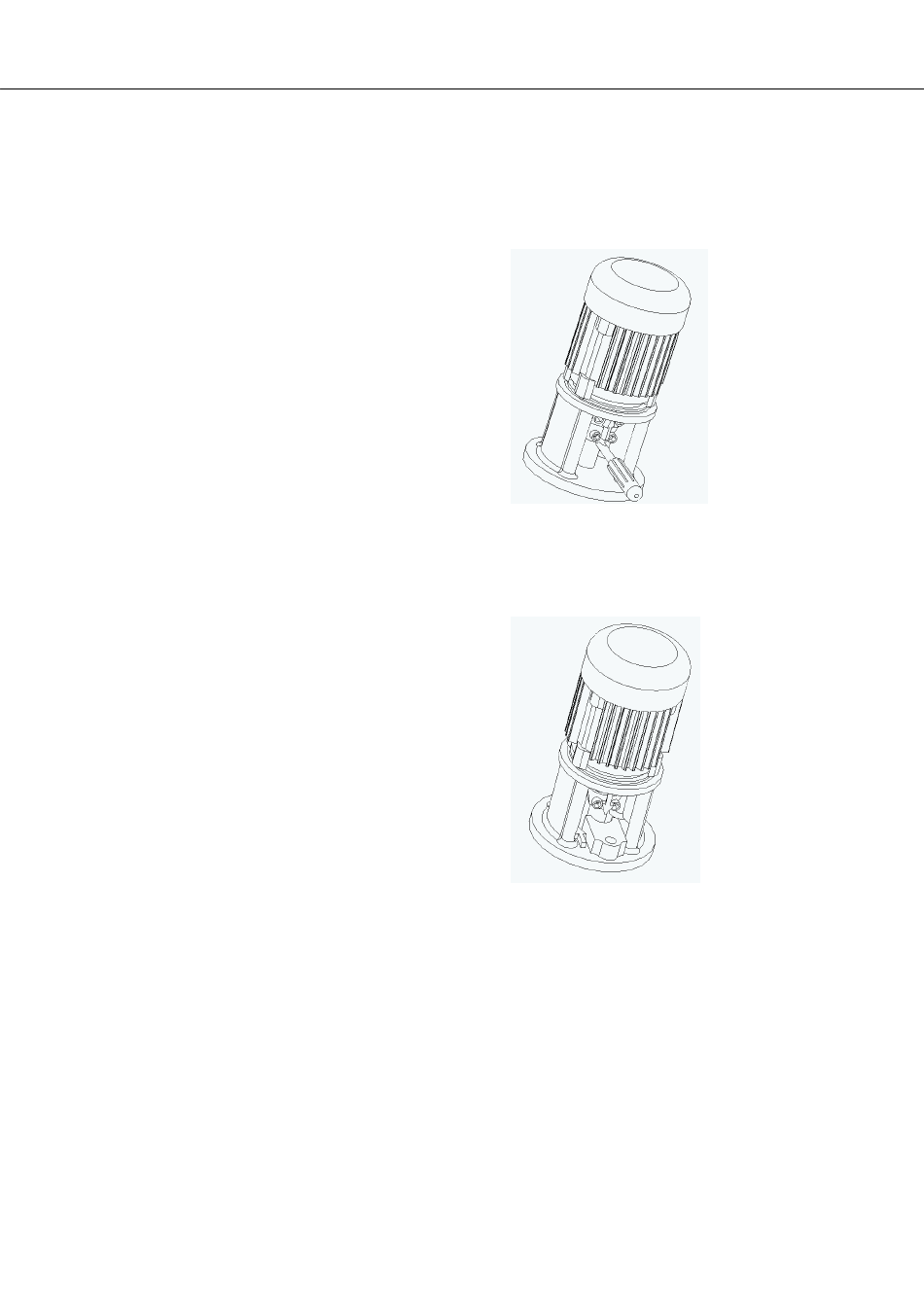

Duw de starre koppeling omhoog (naar de
motorzijde) met een schroevendraaier of een
vergelijkbaar stuk gereedschap (afbeelding 2-a).
Afbeelding 2-a
4.
Gebruik een meetstok om de afstand tussen de
koppeling en de adapter uit te lijnen. Nadat u de
meetstok hebt geplaatst, duwt u de koppeling
omlaag (in de richting van de pomp).
Afbeelding 2-b
5.
Nadat u de afstand van de koppeling hebt
uitgelijnd, schroeft u elke bout vast met hetzelfde
aanhaalmoment. Wanneer u klaar bent met
schroeven, moeten de openingen in twee
zijkanten van de starre koppelingen hetzelfde
zijn.
