3.1.3
Noodzakelijk gereedschap
3.2
Montage
3.2.1
Element monteren
Gemetselde muur
X 2
X 1
Ø10
X 3
0
0
0 - 2 0
560638_B2
Viega Eco Plus-gootsteen-element
Voor de montage van het gootsteenelement is het volgende gereed‐
schap nodig:
Boormachine met 10-mm-boor
n
Ratel met inbussleutels: 13 mm / 17 mm
n
Steek- of ringsleutel: 13 mm / 17 mm
n
Gemetselde en betonwanden
Bij de montage van meerdere gootsteenelementen met
een afstand > 490 mm dient u een tussenconsole
(model 8165) te gebruiken. Neem bij de montage de
gebruiksaanwijzing van de tussenconsole in acht.
▶

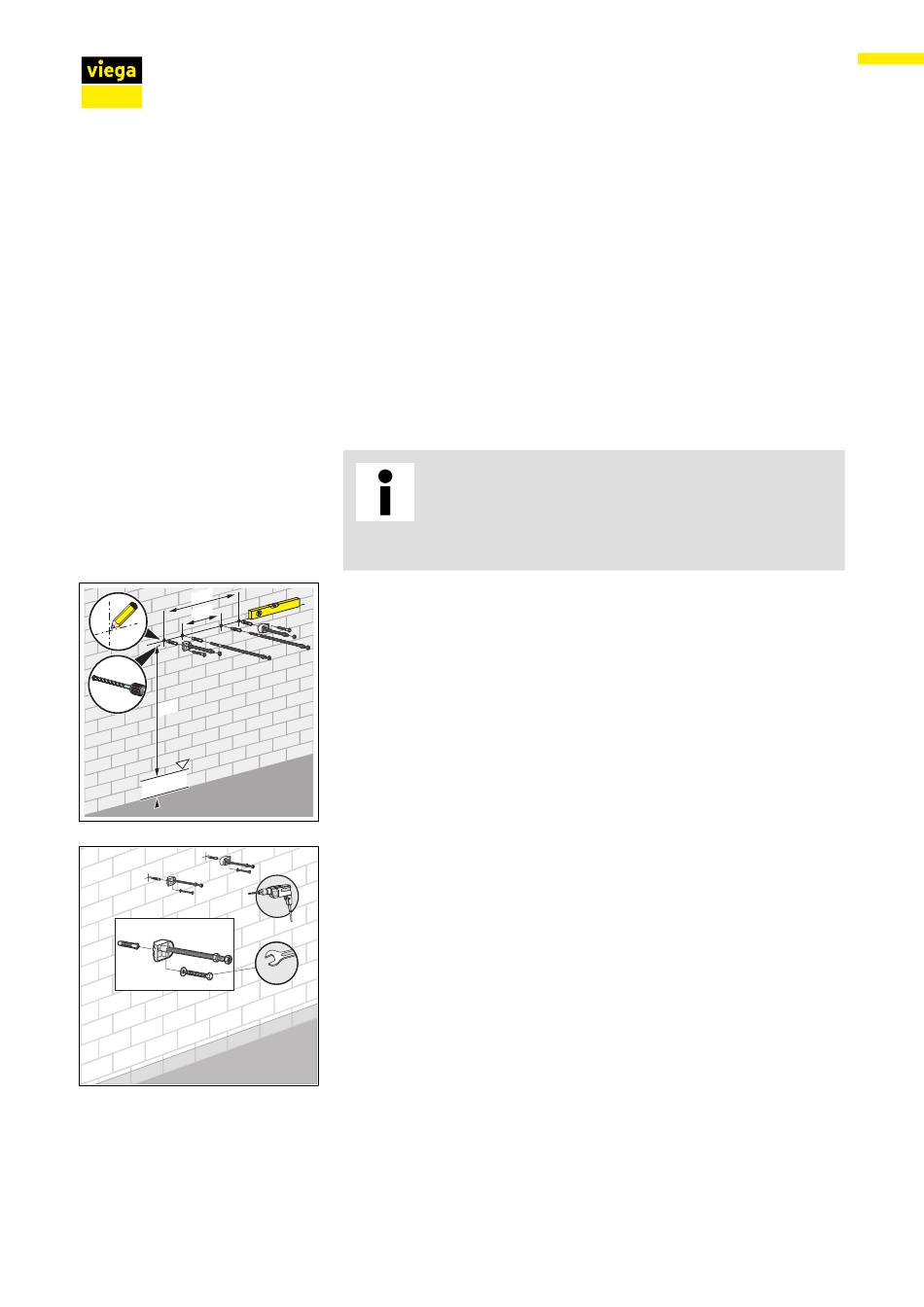

Bevestigingspunten bepalen en markeren.
X1: 390 mm (model 8180.73)
n
X2: 440 mm (model 8173)
n
X3: 1280 mm
n
▶
Gaten boren.
▶
Bevestigingsset met de steeksleutel (SW 13) monteren.
13
Gebruik
9
