Samenvatting van Inhoud voor altitude FlowX-Pro 6000

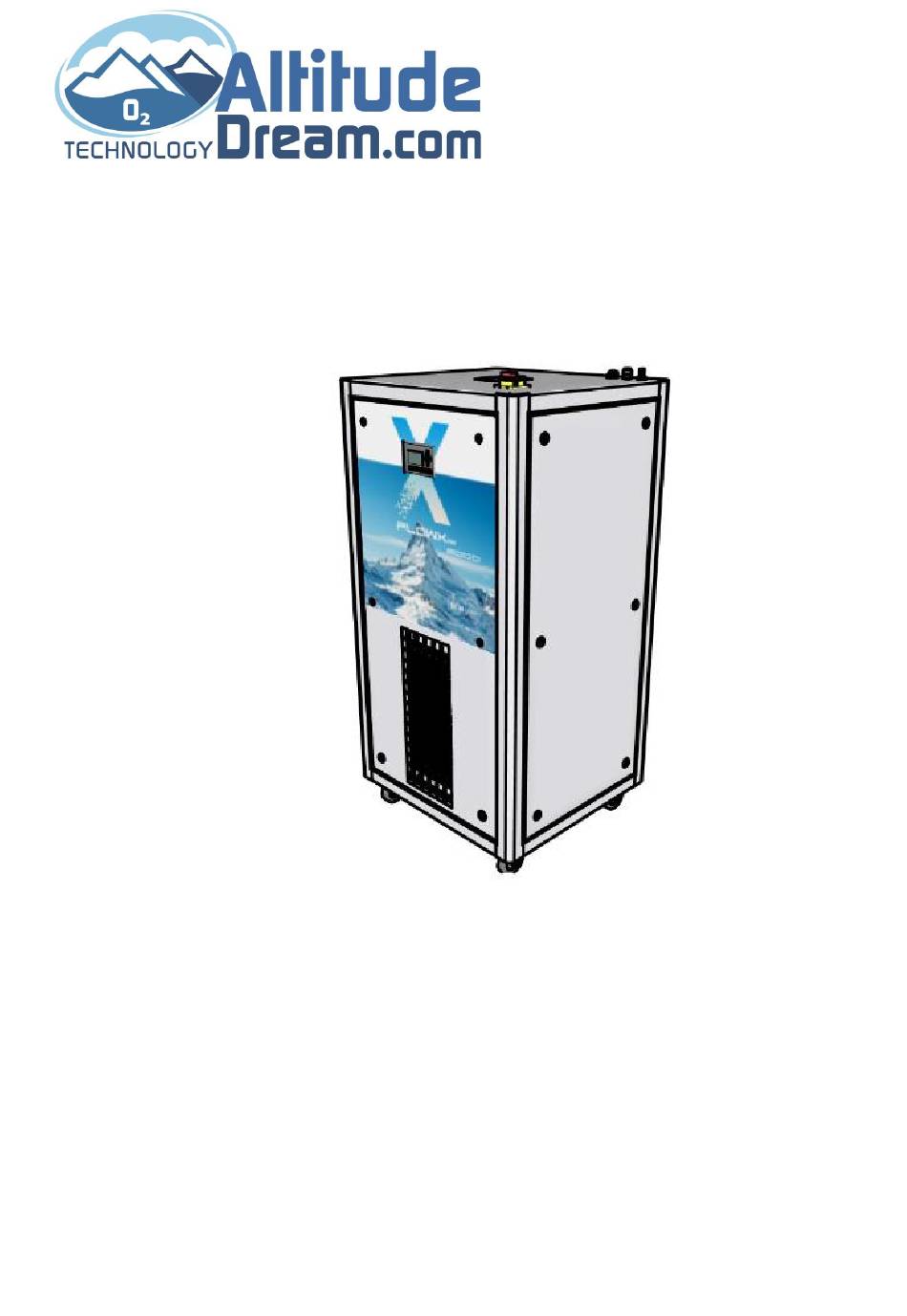

- Pagina 1 EBRUIKERSHANDLEIDING Hoogte simulatie generator model FlowX-Pro 6000 Versie : 1.00 Datum : Maart 2022 Doc.-nummer : ENV1_00 Vertaling van de originele instructies Opm erking – LET OP – GEVAAR – WAAR SCHUWING – Bew ust leeg gelaten...
-
Pagina 2: Garantie
Gebruikershandleiding - Hoogte simulatie generator model FlowX-Pro 6000 Copyright De informatie in deze handleiding is vertrouwelijk tussen Altitude Dream en de klant en blijft het exclusieve eigendom van Altitude Dream. Geen enkel onderdeel van deze handleiding mag worden gereproduceerd of beschikbaar worden gesteld aan derde partijen zonder voorafgaande schriftelijke toestemming van Altitude Dream. - Pagina 3 ▫ de onderhoudsgeschiedenis 2. Neem contact op met Altitude Dream en leg de storing uit. 3. Volg de aanwijzingen van Altitude Dream. Wanneer de volledige machine of onderdelen daarvan naar Altitude Dream getransporteerd moet(en) worden, moet(en) deze goed worden verpakt. Altitude Dream kan niet aansprakelijk worden gesteld voor schade tijdens het transport.
-
Pagina 4: Inhoudsopgave
Gebruikershandleiding - Hoogte simulatie generator model FlowX-Pro 6000 Inhoudsopgave Inhoudsopgave Informatie over deze handleiding ................6 Doel van deze handleiding ..................6 Doelgroep van deze handleiding ................6 Beschikbaarheid van deze handleiding ..............6 Gebruikte aanduidingen .................... 6 Gerelateerde documenten ..................7 Vragen en opmerkingen .................... - Pagina 5 Gebruikershandleiding - Hoogte simulatie generator model FlowX-Pro 6000 Inhoudsopgave De machine buiten bedrijf stellen ................29 Onderhoud ........................ 30 Onderhoudsschema ....................30 Onderhoudsprocedures ................... 31 9.2.1 Afvoeren controleren ..................... 31 Problemen oplossen ....................33 Bijlagen ........................34 11.1 Technische specificaties ..................34 11.2...
-
Pagina 6: Informatie Over Deze Handleiding
Informatie over deze handleiding Doel van deze handleiding Deze handleiding is van toepassing op de hoogte simulatie generator FlowX-Pro 6000 van Altitude Dream (hierna de 'machine', 'generator' of ‘hoogte generator’ genoemd). De handleiding geeft alle informatie die nodig is om de machine op uw adres te ontvangen, te bedienen en om eenvoudige onderhoudswerkzaamheden uit te voeren op een veilige en doeltreffende manier. -
Pagina 7: Gerelateerde Documenten
Gebruikershandleiding - Hoogte simulatie generator model FlowX-Pro 6000 Informatie over deze handleiding Alle drukwaarden die in deze handleiding worden vermeld, zijn in bar overdruk in verhouding tot de atmosferische druk. Op de inscriptieplaat wordt dit aangeduid als "bar(g)". Wanneer de drukwaarde absoluut is, wordt dit aangegeven als "bar(a)"). -
Pagina 8: Veiligheid, Gezondheid En Omgeving
De eigenaar van de machine moet maatregelen nemen om de veiligheid van de gebruikers te garanderen en moet de gebruikers goed instrueren. Verklaring Voor het gebruik van de generatoren welke Altitude Dream levert voor hoogte trainingen en hoogte interval trainingen kan Altitude Dream op geen enkele wijze verantwoordelijk worden gehouden. -
Pagina 9: Gezondheid Voor De Gebruiker
Gebruikershandleiding - Hoogte simulatie generator model FlowX-Pro 6000 Veiligheid, gezondheid en omgeving Gezondheid voor de gebruiker Hoe ontstaat hoogteziekte? Hoogteziekte ontstaat wanneer men te snel naar grote hoogte gaat. Op hoogte is sprake van een lagere druk en deze vermindert de concentratie zuurstof in de longen. Het is een gevolg van zuurstofgebrek. -
Pagina 10: Mechanische Gevaren
Controleer of pijpen, slangen en buizen niet zijn beschadigd. Wanneer dat wel het geval is, laat u deze vervangen door een erkende monteur. De garantie vervalt wanneer anderen dan Altitude Dream of een van de erkende dealers onderhoud uitvoert. Ook na de garantieperiode kunt u onderhoudswerkzaamheden het best overlaten aan Altitude Dream of een erkende dealer. -
Pagina 11: Geluid
Gebruikershandleiding - Hoogte simulatie generator model FlowX-Pro 6000 Veiligheid, gezondheid en omgeving Brandgevaar van het uitlaatgas De zuurstof die aan de hoogte simulatie lucht wordt onttrokken wordt toegevoegd aan het uitlaatgas (afvoer). Materialen die niet snel brandbaar zijn in een normale atmosfeer kunnen snel ontbranden in een atmosfeer met uitlaatgas (afvoer). -
Pagina 12: Veiligheidsetiketten Op De Machine
Gebruikershandleiding - Hoogte simulatie generator model FlowX-Pro 6000 Veiligheid, gezondheid en omgeving 2.10 Veiligheidsetiketten op de machine Etiket Plaats Betekenis Boven de Gevaarlijke spanning binnenin hoofdschakelaar op de bedieningskast Op de hoogte Overdruk binnenin (verwijst naar alle generator-ketels pijpen, slangen, buizen, filters, tanks... -
Pagina 13: Bedieningslocaties En Gevaarlijke Zones
Gebruikershandleiding - Hoogte simulatie generator model FlowX-Pro 6000 Veiligheid, gezondheid en omgeving De garantie vervalt wanneer anderen dan Altitude Dream of een van de erkende dealers onderhoud uitvoert. Ook na de garantieperiode kunt u onderhoudswerkzaamheden het best overlaten aan Altitude Dream of een erkende dealer. -
Pagina 14: Beschrijving Van De Machine
(12- .. 18 % zuurstof) in ruimtes te brengen voor High Altitude doeleinden. Opmerking – Neem eerst contact op met Altitude Dream wanneer u de machine voor andere doeleinden wilt gebruiken. - Pagina 15 Gebruikershandleiding - Hoogte simulatie generator model FlowX-Pro 6000 Beschrijving van de machine De werking van de machine is gebaseerd op Pressure Swing Adsorption (PSA). Perslucht (2 .. 5 bar, ongeveer 79% stikstof, 21% zuurstof en sporen van andere gassen) wordt door een koeler en filter gevoerd.
-
Pagina 16: Filters
Gebruikershandleiding - Hoogte simulatie generator model FlowX-Pro 6000 Beschrijving van de machine 3.2.2 Filters De actieve koolvulling van de hoogte lucht producerende tanks moet altijd droog en schoon worden gehouden. Vocht en onzuiverheden verminderen de werking van de kool. Daarom wordt ingaande perslucht door een HEPA filter geleid. -
Pagina 17: Overzicht
Gebruikershandleiding - Hoogte simulatie generator model FlowX-Pro 6000 Beschrijving van de machine Overzicht De exacte indeling van de machine is afhankelijk van het model die u heeft aangeschaft. Maar bij alle modellen is de machine afgeschermd voor het geluid en geleiding van de luchtstroom om de warmte af te voeren. -
Pagina 18: Overzicht Bedieningsmodule
Gebruikershandleiding - Hoogte simulatie generator model FlowX-Pro 6000 Beschrijving van de machine 3.4.1 Overzicht bedieningsmodule Hoofdscherm ENV1_00 - 1.00... -
Pagina 19: Aansturingsmogelijkheden
Gebruikershandleiding - Hoogte simulatie generator model FlowX-Pro 6000 Beschrijving van de machine 1. Hoofd Scherm Dit scherm geeft de status van de hoogte generator machine weer. ‘Status’ geeft aan dat de hoogte generator zich in rusttoestand bevindt (‘Idle’), of dat de hoogte generator aan het produceren is (‘Running’). -
Pagina 20: Handbediening Inschakelen
Gebruikershandleiding - Hoogte simulatie generator model FlowX-Pro 6000 Beschrijving van de machine • Handbediening; Hieronder staan voor alle drie de functies weergegeven hoe zij kunnen worden ingesteld. 3.4.2.1 Handbediening inschakelen Druk op toets ‘F4’ om vervolgens naar het volgende scherm te gaan. -
Pagina 21: Externe Sturing Inschakelen
Gebruikershandleiding - Hoogte simulatie generator model FlowX-Pro 6000 Beschrijving van de machine 3.4.2.2 Externe sturing inschakelen Druk op toets ‘F4’ om vervolgens naar het volgende scherm te gaan. Hoofdscherm Zet de functie ‘F2 extern’ op de stand ‘On’ door de toets ‘F2’ in te drukken. Ga naar het volgende scherm met toets ‘F4’. -
Pagina 22: Resetten Van De Alarmen
Gebruikershandleiding - Hoogte simulatie generator model FlowX-Pro 6000 Beschrijving van de machine 3.4.3 Resetten van de alarmen Wanneer er tijdens bedrijf een alarm optreedt zal de View Alarm bedieningsmodule zich automatisch resetten indien het alarm verholpen is. Het display zal daarnaast rood gaan knipperen. In... -
Pagina 23: Transport En Opslag
Wanneer onderdelen ontbreken of wanneer er sprake is van beschadigingen, noteert u dit op het ontvangstbewijs en neemt u direct contact op met uw dealer of met Altitude Dream. Opmerking – Het vervoer vanaf het voertuig van het transportbedrijf naar de opslagplaats of definitieve bestemming valt onder het risico van de klant. -
Pagina 24: Voorwaarden Tijdens Transport En Opslag
Gebruikershandleiding - Hoogte simulatie generator model FlowX-Pro 6000 Transport en opslag Voorwaarden tijdens transport en opslag Transporteer en sla de verpakte onderdelen als volgt op: ▪ rechtop ▪ beschermd tegen glijden en omvallen ▪ beschermd tegen botsingen met voorwerpen ▪... -
Pagina 25: Installatie
Gebruikershandleiding - Hoogte simulatie generator model FlowX-Pro 6000 Installatie Installatie Opmerking – Sommige installatieactiviteiten, zoals het lijmen van pijpen, vereisen specifieke condities (bijvoorbeeld met betrekking tot de temperatuur en de relatieve vochtigheid). De installatie moet worden uitgesteld door de klant als de condities extreem zijn. -
Pagina 26: Mogelijke Opstellingen
Gebruikershandleiding - Hoogte simulatie generator model FlowX-Pro 6000 Mogelijke opstellingen Mogelijke opstellingen Directe afvoer naar buiten Aanvoer van verse lucht Afvoer van warme lucht direct naar buiten Afvoer naar buiten Wij raden aan bij het gebruik van de hoogte generator... -
Pagina 27: Inbedrijfstelling
Gebruikershandleiding - Hoogte simulatie generator model FlowX-Pro 6000 Inbedrijfstelling Inbedrijfstelling Aandachtspunten: ▪ Controleer of het voltage op het stopcontact correct is, waarop de hoogte generator wordt aangesloten . Het voltage moet binnen het bereik van het nominale voltage zijn met een marge van +/- 5%, ( 219 ….241 VAC ). -
Pagina 28: Bediening
Gebruikershandleiding - Hoogte simulatie generator model FlowX-Pro 6000 Bediening Bediening Normale bediening 8.1.1 De machine inschakelen 1. Controleer of de toe- en afvoerleidingen van de machine zijn aangesloten. 2. Controleer of de aan-/uitschakelaar op de hoogte generator is ingeschakeld. 3. Is alles ok, dan begint de hoogte generator met het produceren van hoogte simulatie lucht als deze wordt aangestuurd. -
Pagina 29: De Machine Buiten Bedrijf Stellen
Gebruikershandleiding - Hoogte simulatie generator model FlowX-Pro 6000 De machine buiten bedrijf stellen De machine buiten bedrijf stellen Wanneer u de machine hebt uitgeschakeld en de komende 24 uur niet meer gebruikt: Zet de hoofdschakelaar van de hoogte generator op nul (O). -
Pagina 30: Onderhoud
Laat de meer belangrijke onderhoudswerkzaamheden over aan Altitude Dream of een erkende dealer. Wanneer u zelf belangrijke onderhoudswerkzaamheden uitvoert, of deze laat uitvoeren door een derde partij, vervalt de garantie en accepteert Altitude Dream geen aansprakelijkheid voor eventuele problemen. 10.1... -
Pagina 31: Onderhoudsprocedures
Gebruikershandleiding - Hoogte simulatie generator model FlowX-Pro 6000 Onderhoud 10.2 Onderhoudsprocedures 10.2.1 Afvoeren controleren Condenswater Wanneer de hoogte generator in bedrijf is, komt er condenswater uit de machine. Dit moet worden opgevangen of worden afgevoerd. Komt er helemaal geen water uit, dan zullen de interne leidingen schoongemaakt moeten worden door een deskundige. - Pagina 32 Gebruikershandleiding - Hoogte simulatie generator model FlowX-Pro 6000 Onderhoud Plaatsen van het filter Schuif het filter in de Tule. Resetten van de service timer Na elke 1.000 bedrijfsuren dient er onderhoud aan de machine te worden uitgevoerd. De bedieningsmodule geeft dit aan met de urenteller. Tevens zal het scherm oranje gaan knipperen wanneer er 1.000 uren verstreken zijn.
-
Pagina 33: Problemen Oplossen
Gebruikershandleiding - Hoogte simulatie generator model FlowX-Pro 6000 Problemen oplossen Problemen oplossen Probleem Mogelijke oorzaak Mogelijke oplossing De machine werkt helemaal De hoofdschakelaar is Controleer de niet (de bedieningsmodule uitgeschakeld. hoofdschakelaar. brand ook niet). Er is een stroomstoring. Reset/vervang de zekeringen van het stopcontact. -
Pagina 34: Bijlagen
Gebruikershandleiding - Hoogte simulatie generator model FlowX-Pro 6000 Bijlagen Bijlagen 12.1 Technische specificaties HOOGTE GENERATOR Flowx-Pro 6000 Capaciteit ingesteld op L (9% O 9 Sm3/u Capaciteit ingesteld op H (10% O 10 Sm3/u Geleverde druk Max 4 bar Voedingsspanning 1 fase 230 VAC + nul potentiaal + aarde (Euro stekker) Afmetingen (BxDxH) 70x65x149cm (27.6x25.6x56.6 in.) -
Pagina 35: Onderhoudsonderdelen
Gebruikershandleiding - Hoogte simulatie generator model FlowX-Pro 6000 Bijlagen 12.2 Onderhoudsonderdelen Onderhoudssets voor de beschreven onderhoudsintervallen en andere onderhoudsonderdelen zijn verkrijgbaar via onze webshop. Klik op de knop met het mandje aan de bovenzijde van onze website (www.highaltitude-training.com).??? Aanzuigfiltercompressor Artikel nummer: 105061... - Pagina 36 Gebruikershandleiding - Hoogte simulatie generator model FlowX-Pro 6000 Bijlagen ENV1_00 - 1.00...
-
Pagina 37: Besturingscircuit Bedieningskast (Ha-Psa10)
Gebruikershandleiding - Hoogte simulatie generator model FlowX-Pro 6000 Bijlagen 12.3 Besturingscircuit bedieningskast ENV1_00 - 1.00... -
Pagina 38: Schematische Tekening
Gebruikershandleiding - Hoogte simulatie generator model FlowX-Pro 6000 Bijlagen 12.4 Schematische tekening ENV1_00 - 1.00...
