Odin S-218A Ultra Sub
Installatie
Verwijder alle verpakkingsmaterialen van de Odin S-218A Ultra Sub. Controleer of alle schuimplastic en
opvulmaterialen zijn verwijderd. Sluit alle kabels aan.
Steek de stekker niet in het stopcontact tot het gehele systeem goed opgesteld en aangesloten is.
Trek altijd de stekker uit het stopcontact voordat u het apparaat schoonmaakt of reparaties uitvoert.
Schade als gevolg van het niet naleven van deze instructie valt niet onder de garantie.

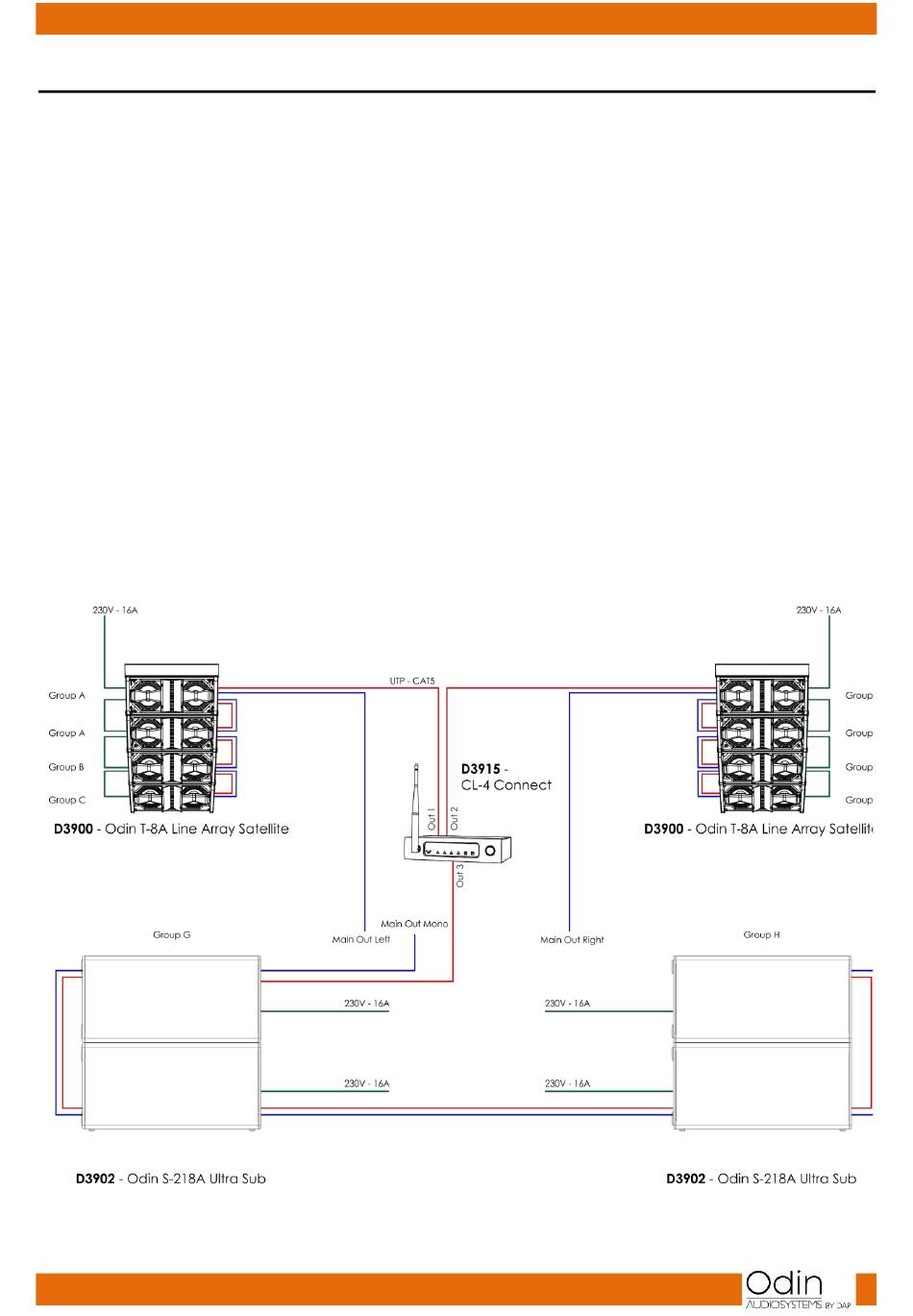

Aansluitvoorbeeld
Maak de eerste aansluitingen met alle apparatuur uitgeschakeld en zorg dat alle hoofdvolumeregelaars
volledig laag zijn gedraaid. Volg de onderstaande stappen. Zie afb. 03 voor meer informatie.
01) Sluit het ene uiteinde van de XLR-kabel aan op uw audiomixer (op MAIN OUT MONO) en het andere
uiteinde van de kabel op de audiosignaalingang (03) van uw luidspreker.
02) Sluit via een XLR-kabel de audiosignaallink (02) van uw eerste luidspreker aan op de
audiosignaalingang (03) van uw tweede luidspreker. Herhaal deze stap om meerdere luidsprekers
aan te sluiten.
03) Sluit met behulp van een PowerCON-voedingskabel de stroomingang (07) van de luidspreker aan
op de voeding.
Er mag slechts 1 luidspreker per fase (16 A) worden aangesloten.
04) Om een datasignaal te ontvangen, moet u de CL-4 Connect (D3915) aansluiten op de RJ45 data-
ingang (04) van de eerste luidspreker via een UTP/CAT-5 kabel. Sluit de datalink (05) van de eerste
luidspreker aan op de data-ingang (04) van de tweede luidspreker. Herhaal deze stap om
meerdere luidsprekers aan te sluiten. Voor een goede gegevensoverdracht mogen maximaal 12
luidsprekers worden aangesloten.
05) Gebruik de PFL-functie voor het juiste ingangsniveau voor de mixer en pas het main mix-niveau aan.
06) Schakel na gebruik van uw apparatuur eerst uw actieve luidsprekerkasten uit en daarna de mixer.
Bestelcode: D3902
8
Afb. 03
