2

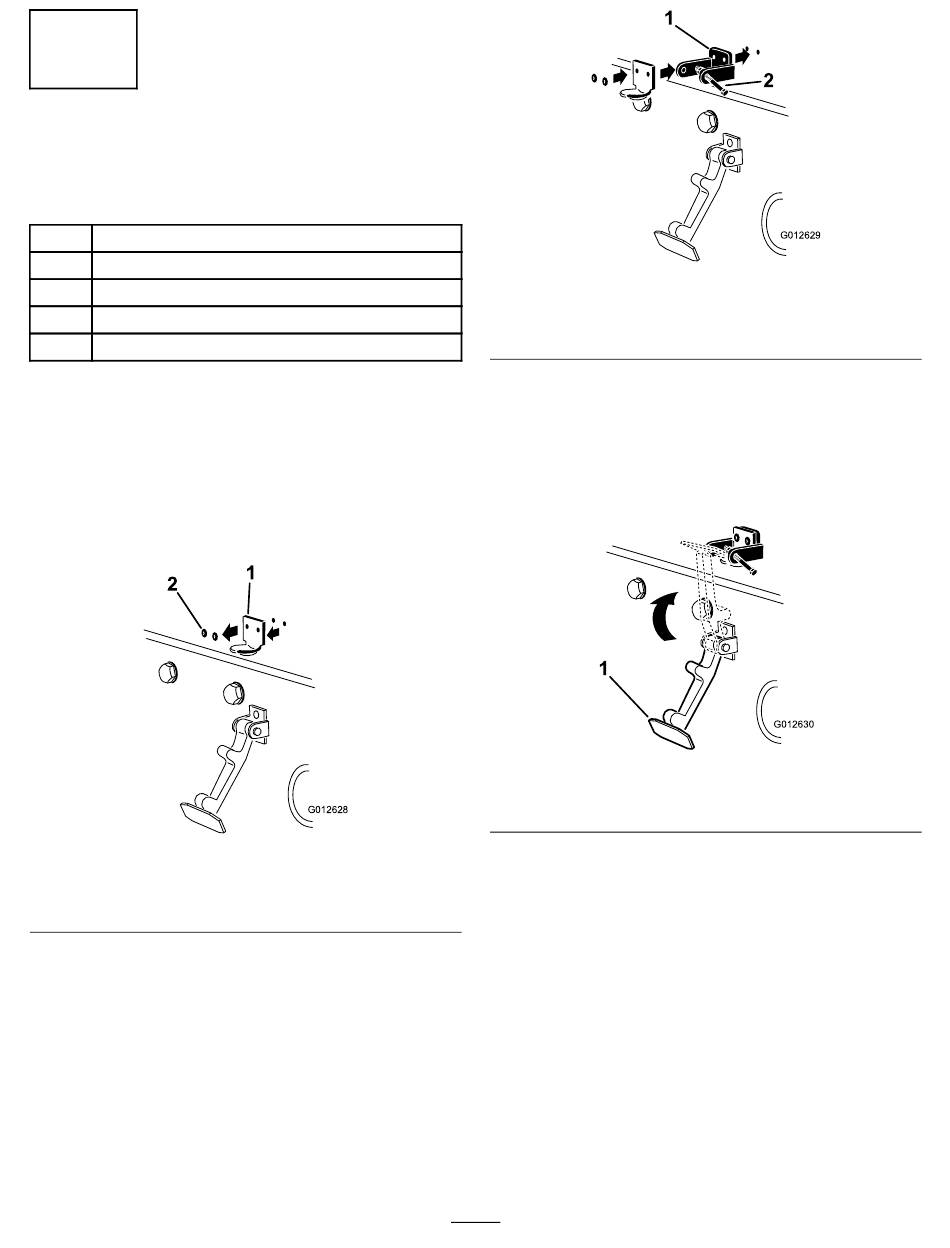

De motorkapvergrendeling
monteren
Benodigde onderdelen voor deze stap:
1
Beugel van motorkapvergrendeling
2
Popnagel
1
Ring
1
Schroef (¼" x 2")
1
Borgmoer (¼")
Procedure
1.
Haak de motorkapvergrendeling los van de
beugel van de motorkapvergrendeling.
2.
Verwijder de 2 popnagels waarmee de beugel
van de motorkapvergrendeling is bevestigd aan
de motorkap
(Figuur
de motorkapvergrendeling van de motorkap.
1. Beugel van
motorkapvergrendeling
3.
Open de kap zodat u bij de achterkant van de
openingen kunt.
4.
Plaats de openingen van de beugel van
de CE-vergrendeling en de beugel van de
motorkapvergrendeling over de openingen in de
motorkap
(Figuur
Opmerking:
Plaats de vergrendelbeugel
gelijk met de kap en de beugel van de
motorkapvergrendeling gelijk met de
vergrendelbeugel. Verwijder de bout en moer
niet van de arm van de vergrendelbeugel.
3). Verwijder de beugel van
Figuur 3
2. Popnagels
4).
1. Beugel van
CE-vergrendeling
5.
Plaats binnenin de kap de ringen over de
openingen in de kap.
6.
Bevestig de beugels en de ringen met de
popnagels aan de motorkap
7.
Sluit de kap en haak de sluiting op de
vergrendelbeugel van de motorkap
1. Kapvergrendeling
g012628
8.
Schroef de bout in de andere arm van de
motorkapvergrendeling om de sluiting te
vergrendelen
maar de moer niet.
12
Figuur 4
2. Bout en moer
(Figuur
(Figuur
Figuur 5
(Figuur
6). Draai de bout vast,
g012629
4).
5).
g012630
