Samenvatting van Inhoud voor Showgear 70650

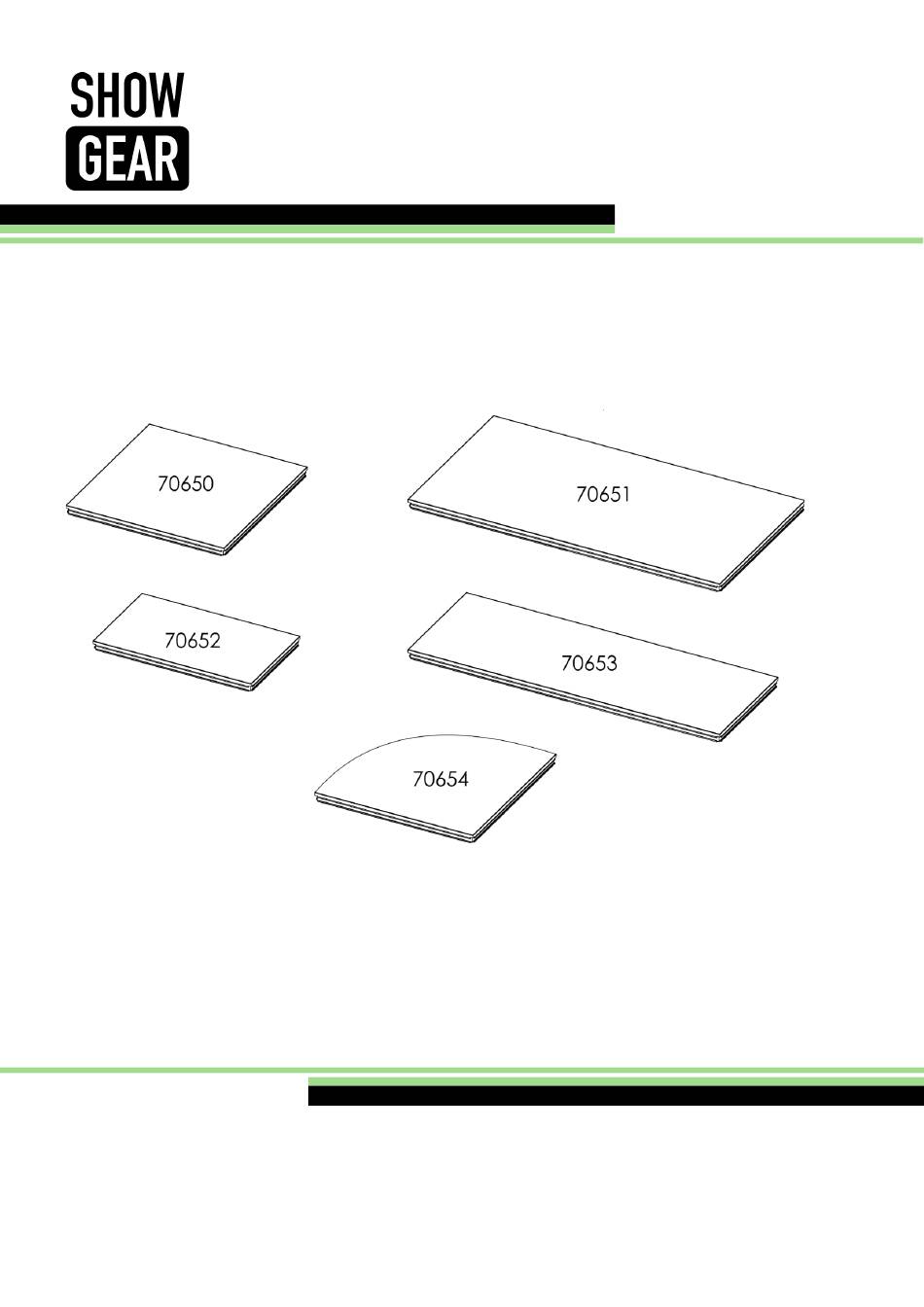

- Pagina 1 HANDLEIDING NEDERLANDS Mammoth Dex 1x1 m/2x1 m/1 x 0,5 m/2x0,5 m/1 m Quadrant Bestelcode: 70650/70651/70652/70653/70654 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Nederland...
-
Pagina 2: Inhoudsopgave
Installatie Mammoth Stairs (verstelbaar 600-1000 mm) ..................12 Installatie Mammoth Stairs-guardrail ........................13 Installatie Mammoth Stopbar ..........................13 Installatie Mammoth-guardrail ..........................14 Voorbeeldinstallatie ..............................15 Aansluitvoorbeelden ..............................16 Installatievoorbeeld 100 x 100 cm ........................16 Installatievoorbeeld 200 x 100 cm ........................17 Onderhoud ..................................18 Productspecificaties ...............................18 Bestelcode: 70650/70651/70652/70653/70654... -
Pagina 3: Waarschuwing
Bewaar de doos en alle verpakkingsmaterialen. Als een apparaat naar de fabriek moet worden geretourneerd, is het belangrijk dat het in de originele doos en verpakkingsmateriaal wordt geretourneerd. Uw levering omvat: ● Showgear Mammoth Dex stage deck ● Gebruikershandleiding Veiligheidsinstructies Iedereen die betrokken is bij de installatie, het gebruik en het onderhoud van dit apparaat moet: ●... -
Pagina 4: Bepalingen Voor Het Gebruik
Gebruik het apparaat uitsluitend nadat u hebt gecontroleerd of alle schroeven goed zijn vastgedraaid. ● Stop onmiddellijk met het gebruik van uw Showgear-apparaat als het niet goed werkt. Pak het apparaat zorgvuldig in (bij voorkeur in de oorspronkelijke verpakking) en retourneer het voor reparatie aan uw Showgear-dealer. -
Pagina 5: Retourneren
Na deze periode worden klachten niet meer in behandeling genomen. Klachten worden alleen in behandeling genomen als de klant tot dusver aan alle voorwaarden van de overeenkomst heeft voldaan, ongeacht de overeenkomst waaruit deze verplichting kan worden afgeleid. Bestelcode: 70650/70651/70652/70653/70654... -
Pagina 6: Beschrijving Van Het Apparaat
● Materiaal (stage deck): berkenmultiplex ● Afmetingen: 1000 x 1000 x 90 mm (LxBxH) (70650) 2000 x 1000 x 90 mm (LxBxH) (70651) 1000 x 500 x 90 mm (LxBxH) (70652) 2000 x 500 x 90 mm (LxBxH) (70653) 1000 x 1000 x 90 mm (LxBxH) (70654) ●... -
Pagina 7: Accessoires
Mammoth Dex 1x1 m/2x1 m/1 x 0,5 m/2x0,5 m/1 m Quadrant Accessoires Afb. 01 Bestelcode: 70650/70651/70652/70653/70654... -
Pagina 8: Overzicht
02) Plaats de Mammoth-D-poten in de montagegaten aan de onderzijde van de Mammoth Dex stage deck. Draai de montageschroeven aan om de poten in hun huidige positie vast te zetten. Afb. 03 03) Controleer of alle elementen goed gemonteerd zijn. Bestelcode: 70650/70651/70652/70653/70654... -
Pagina 9: Meerdere Mammoths
(zie afb. 04). 03) Verbind beide sets met de Mammoth Stage Clamp (70630) en de Mammoth Dex Bottom Clamp (70636). 04) Zie de installatievoorbeelden (pagina 16-17) voor de juiste plaatsing van het Mammoth Stage zelfstellend inzetstuk. Afb. 04 Bestelcode: 70650/70651/70652/70653/70654... -
Pagina 10: Installatie Mammoth Stage Clamp
03) Draai de klem aan om deze in zijn huidige positie vast te zetten. Afb. 05 Opmerking: Alle Mammoth Dex stage decks (70650/70651/70651/70652/70653/70653/70654) zijn onderling verwisselbaar, waardoor u een podium van elke gewenste vorm of grootte kunt bouwen. Bestelcode: 70650/70651/70652/70653/70654... -
Pagina 11: Installatie Pootklemmen
03) Plaats de pootklem rond de Mammoth-D-poten. Draai de schroef aan om de pootklem in zijn huidige positie vast te zetten. Afb. 07 Installatie Mammoth Dex Bottom Clamp U kunt de Mammoth Dex stage decks stabiliseren door de aangrenzende decks te verbinden met behulp van de Mammoth Dex Bottom Clamp (70636). Afb. 08 Bestelcode: 70650/70651/70652/70653/70654... -
Pagina 12: Installatie Mammoth Stairs
Houd er bij het installeren van de Mammoth Stairs rekening mee dat de totale hoogte van de trap 20 cm lager moet zijn dan de totale hoogte van het podium (bijv. als het Mammoth Dex-podium 80 cm hoog is, moet de trap 60 cm hoog zijn). Bestelcode: 70650/70651/70652/70653/70654... -
Pagina 13: Installatie Mammoth Stairs (Verstelbaar 600-1000 Mm)
Installatie Mammoth Stairs (verstelbaar 600-1000 mm) 01) Pak de Mammoth Stairs (70640) uit. 02) Plaats de onderdelen zoals hieronder wordt getoond: Afb. 11 03) Bevestig de Mammoth Stairs aan de Mammoth Dex stage deck. Afb. 12 04) Draai de montageschroeven aan. Bestelcode: 70650/70651/70652/70653/70654... -
Pagina 14: Installatie Mammoth Stairs-Guardrail
02) Draai de schroeven van de koppelingen aan om de guardrail in zijn huidige positie vast te zetten. Installatie Mammoth Stopbar U kunt de Mammoth Stopbar (70670/70671) monteren om te voorkomen dat apparatuur van het podium valt. Afb. 14 Bestelcode: 70650/70651/70652/70653/70654... -
Pagina 15: Installatie Mammoth-Guardrail
01) Installeer de onderdelen zoals hieronder wordt getoond: Afb. 15 02) Installeer de Mammoth-D-guardrailklemmen (70644) en de Mammoth-D-guardrails (70642/70643). Draai alle schroeven aan. Afb. 16 03) Installeer de Mammoth-D-guardrailkoppelingen (70645) om de aangrenzende guardrails te verbinden. Afb. 17 Bestelcode: 70650/70651/70652/70653/70654... -
Pagina 16: Voorbeeldinstallatie
06) Op deze manier worden de Mammoth Dex stage decks niet alleen aan de buitenkant maar ook aan de binnenkant van de installatie aan elkaar bevestigd, wat voor meer stabiliteit zorgt. 07) Zie pagina 16-17 voor meer informatie. Bestelcode: 70650/70651/70652/70653/70654... -
Pagina 17: Aansluitvoorbeelden
Aansluitvoorbeelden Installatievoorbeeld 100 x 100 cm Benodigde items: (A) 12x Mammoth Dex 100 x 100 cm (70650) (B) 22x Mammoth Stage Clamp (70630) (C) 17x Mammoth Stage Self-leveling Insert (70637) (D) 1x Mammoth Stairs 20/20+40/60/80/60-100 cm (70633/70634/70635/70639/70640) ... -
Pagina 18: Installatievoorbeeld 200 X 100 Cm
(J) 12x Mammoth-D Guardrail Clamp (70644) (K) 2x Mammoth-D Guardrail (1 m) (70642) (L) 4x Mammoth-D Guardrail (2 m) (70643) (M) 4x Mammoth-D Guardrail Coupler (70645) 1x Mammoth-transporttrolley 2 x 1 (voor 6 stages/decks) (70681) Afb. 20 Bestelcode: 70650/70651/70652/70653/70654... -
Pagina 19: Onderhoud
Aluminium (EN AW6063 T66) Materiaal (stage deck): Berkenmultiplex Afmetingen: 1000 x 1000 x 90 mm (LxBxH) (70650) 2000 x 1000 x 90 mm (LxBxH) (70651) 1000 x 500 x 90 mm (LxBxH) (70652) 2000 x 500 x 90 mm (LxBxH) (70653) - Pagina 20 ©2021 Showgear...
