Plaatsing en montage op de inbouwdoos
•
Kies een plaats in het ingangsgebied met vrij zicht op de
gewenste camerabeelden (zie ook illustraties Kijkhoek).
Belangrijk: De muur moet vlak zijn.
•
Bevestiging 150 tot 155 cm vanaf de vloer. (onderrand van
het VIDOORA deurstation.
Houd u zoveel mogelijk aan deze specificatie, zodat de
kijkhoek van de camera optimaal wordt benut.
•
Breek de voorgeboorde bevestigingsgaten in de achterklep
uit met een geschikt gereedschap
•
Monteer de achterkant met geschikte schroeven
op de inbouwdoos.
Sluit de stroomvoorziening aan
Sluit het deurstation aan op de stroomvoorziening.
B
:
Let op de aansluitingen en spanningsbereiken zoals aangegeven in de tabel.
ELANGRIJK
Afbeelding 18: Stroomvoorziening
Aansluiting op de bovenste terminal
Aansluiting op de onderste terminal
Spanningsbereiken voor gelijkspanning
Spanningsbereiken voor wisselspanning
VIDOORA Installatie- en bedieningsvoorschriften

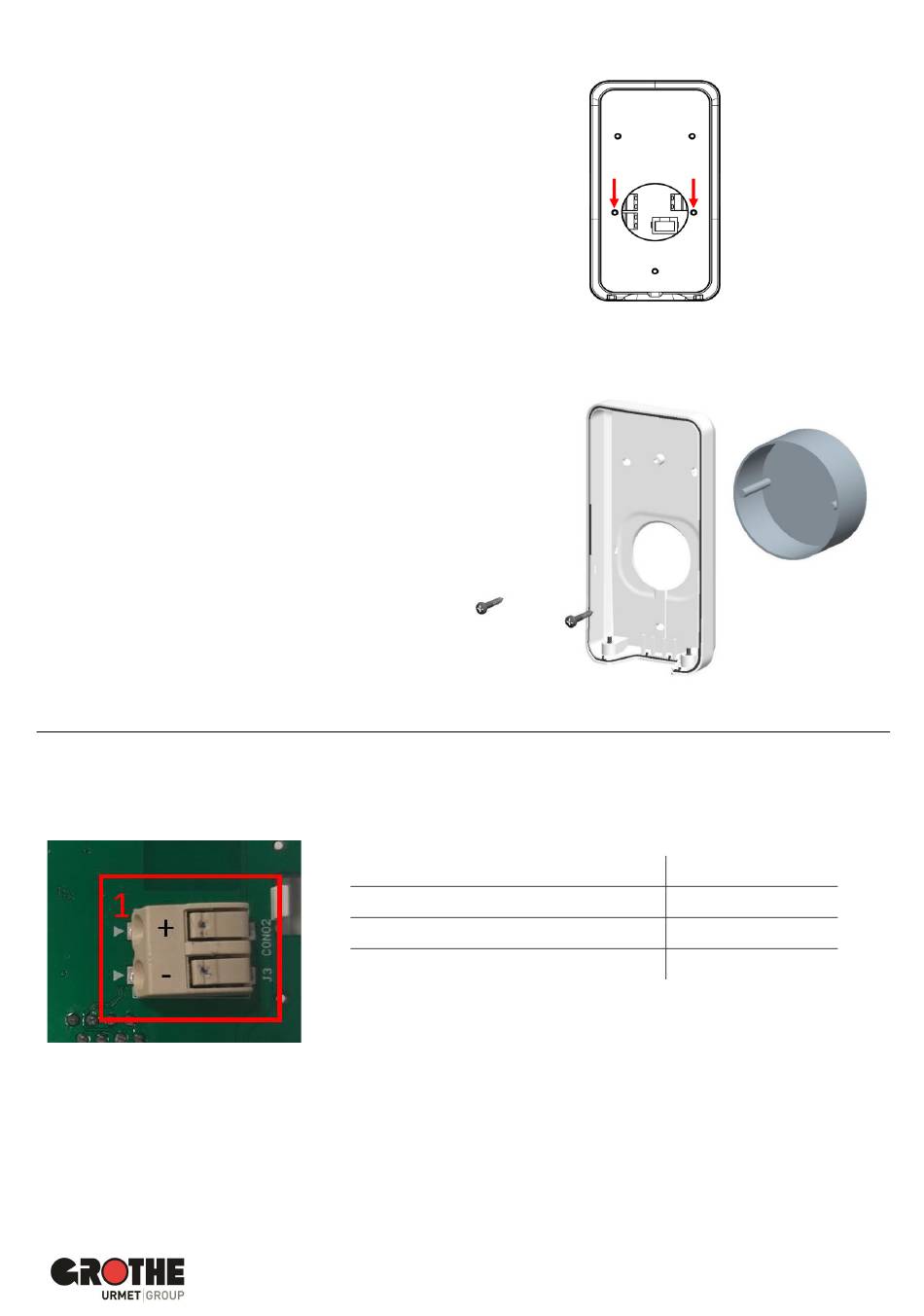

Afbeelding 16: Bevestigingsgaten inbouwdoos
Afbeelding 17: Bevestiging onderste deel
~ (+)
~ (-)
12 V DC
8 - 12 V AC, 50 Hz
