De kappen verwijderen
WAARSCHUWING!
1.
Verbreek de verbinding tussen een eventueel eerder aangesloten elektrische leiding en de stromingstransmitter.
2.
Draai de stelschroef van de zijkap los met een zeskantsleutel van 2,5 mm.
3.
Steek een staaf of lange schroevendraaier rondom het paneel in de daartoe voorziene gleuven en draai het
paneel naar links tot het loskomt van de behuizing.
4.
Let op de tekst die op de aansluitplaat staat (zie
optiekaartaansluitingen goed tot stand brengt.
Ga verder met het desbetreffende tekstgedeelte van dit hoofdstuk om de gewenste kabelaansluitingen tot stand te
brengen.

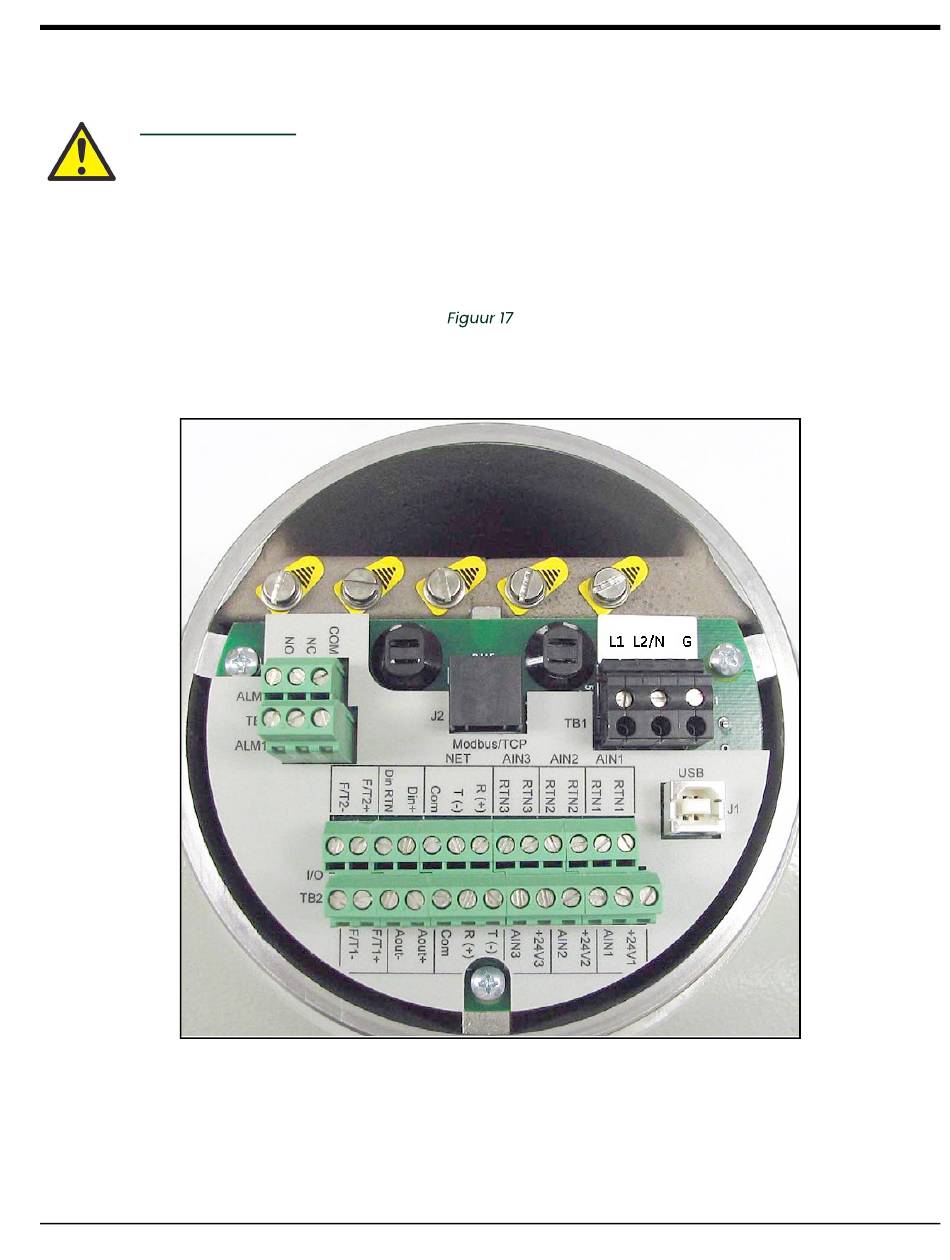

Figuur 17: Aansluitkaart met aangebrachte tekst (drie 4-20 mA ingangsopties weergegeven)
Sentinel™ LCT4 Handleiding
Verbreek altijd de lijnvoeding naar de meter voordat u het voordisplaykap of
het toegangspaneel van de bedrading verwijdert. Dit is des te belangrijker in
een explosiegevaarlijke omgeving.
hieronder) zodat u de stroom- en
Hoofdstuk 2. Installatie
29
