OPMERKING:
Volg de veiligheidsinstructies die bij de computer werden geleverd alvorens u werkzaamheden binnen de computer
uitvoert en volg de stappen in
nadat u in uw computer heeft
onze website over de naleving van wet- en regelgeving op www.dell.com/regulatory_compliance.
Procedure
WAARSCHUWING:
Plaats geen kabels onder de draadloze kaart om beschadigingen aan de kaart te voorkomen.

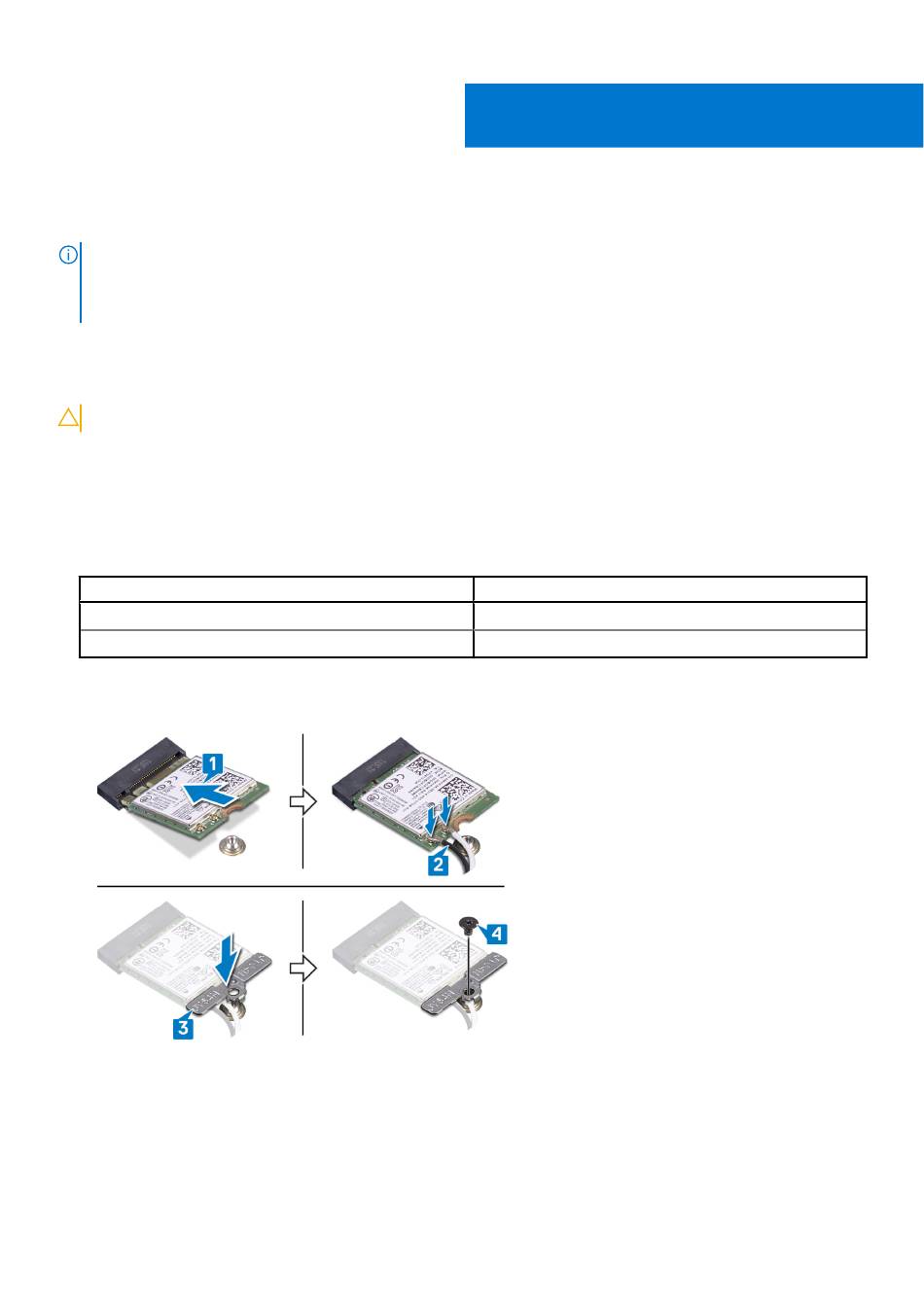

1. Lijn de inkeping op de draadloze kaart uit met het lipje op de sleuf voor de draadloze kaart en schuif de draadloze kaart onder een hoek
in de sleuf.
2. Sluit de antennekabels aan op de draadloze kaart.
In de volgende tabel ziet u het kleurenschema van de antennekabels voor de draadloze kaart die door uw computer wordt
ondersteund.
Tabel 2. Kleurschema antennekabels
Connectoren op de draadloze kaart
Hoofd (witte driehoek)
Hulp (zwarte driehoek)
3. Lijn het schroefgat in de beugel van de draadloze kaart uit met het schroefgat in de draadloze kaart en de I/O-kaart.
4. Plaats de schroef (M2x3) terug waarmee de beugel van de draadloze kaart en de draadloze kaart aan de I/O-kaart worden bevestigd.
Vereisten achteraf
Plaats de
onderplaat
terug.
De draadloze kaart vervangen
Voordat u in de computer gaat
gewerkt. Raadpleeg voor meer informatie over aanbevolen procedures op het gebied van veiligheid
werken. Na het werken binnen uw computer volgt u de instructies in
Kleur van de antennekabel
Wit
Zwart
De draadloze kaart vervangen
