Samenvatting van Inhoud voor Eco+ ECO+4

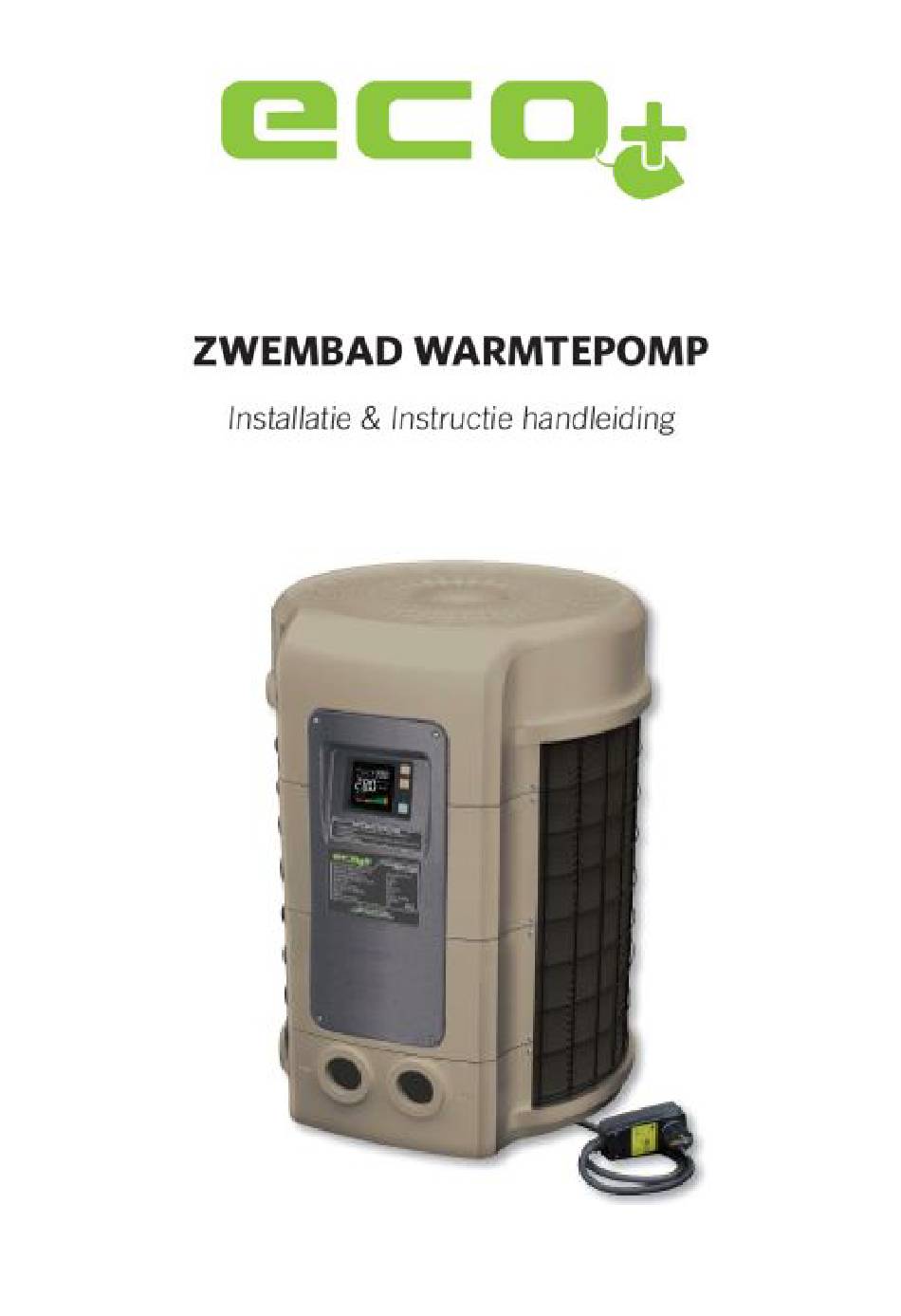

- Pagina 1 Revisie 1.0 12.11.2013...
-
Pagina 2: Inhoudsopgave
ECO+ zwembad warmtepomp Inhoud Inhoud ..............................2 1. Voorwoord ............................3 2. Specificaties ........................... 4 2.1 Technische fiche ............................ 4 3. Installatie en aansluiting ......................5 3.1 Opmerkingen ............................5 3.2 Locatie van de warmtepomp ......................5 3.3 Hoe ver van het zwembad ........................5 3.4 Typische opstelling .......................... -
Pagina 3: Voorwoord
ECO+ zwembad warmtepomp 1. Voorwoord Om onze klanten te kunnen voorzien van kwaliteit, betrouwbaarheid en flexibiliteit, worden onze producten gebouwd volgens strikte standaarden. Deze handleiding bevat alle noodzakelijke informatie over de installatie, opstarten, overwinteren en onderhoud. Lees deze handleiding grondig vooraleer u het toestel installeert en onderhoudt. -
Pagina 4: Specificaties
* Maximale zwembadinhoud bij een volledig geïsoleerd zwembad, met afdekking, buiten de wind en blootgesteld aan de zon. ** Meetomstandigheden: luchttemperatuur 25°C, watertemperatuur 25°C, relatieve luchtvochtigheid 70% 2.2 Afmetingen 87mm 90mm ECO+4/ +6 50mm ECO+4/ +6/ +9/ +14 ECO+4 530mm 458mm 472mm ECO+6 530mm 458mm... -
Pagina 5: Installatie En Aansluiting
ECO+ zwembad warmtepomp 3. Installatie en aansluiting 3.1 Opmerkingen De doos bevat alleen 1 warmtepomp, 2 koppelingen voor de wateraansluiting en deze handleiding. De andere onderdelen, inclusief een eventuele bypass, moeten voorzien worden door de gebruiker. Opgepast: Gelieve de volgende stappen te volgen bij het installeren van de warmtepomp: Elke toevoeging van chemicaliën moet gebeuren in de leidingen die zich na de warmtepomp bevinden. -
Pagina 6: Typische Opstelling
ECO+ zwembad warmtepomp 3.4 Typische opstelling Naar/van zwembad Opmerking – Deze opstelling is enkel een demonstratievoorbeeld 3.5 Wateraansluiting De leidingen van en naar de warmtepomp hebben een buitendiameter van 50mm en worden gelijmd aan de koppelstukken die met de warmtepomp worden meegeleverd. Deze leidingen kunnen in harde PVC zijn of flexibel zijn uitgevoerd. -
Pagina 7: Elektrische Aansluiting
Volg de hieronder opgegeven richtlijnen voor de rest van de elektrische bekabeling. Model Aansluiting Zekering Nominale stroom Kabeldoorsnede Kabeldiameter voor 15m lengte voor 50m lengte ECO+4 220-240V 3,5A 2,5mm 2,5mm ECO+6 220-240V 4,6A 2,5mm ECO+9... -
Pagina 8: Eerste Maal Opstarten
ECO+ zwembad warmtepomp 3.7 Eerste maal opstarten Nadat alle aansluitingen gemaakt zijn en gecontroleerd werden, dient men de onderstaande stappen te volgen: 1. Zet de filterpomp aan. Controleer op lekken en vergewis U dat het water van en naar het zwembad stroomt. -
Pagina 9: Richtlijnen
ECO+ zwembad warmtepomp 4. Richtlijnen 4.1 Chemie van het zwembadwater Speciale aandacht dient besteedt te worden aan de chemische balans van het zwembadwater. De volgende limieten dienen ten alle tijde gerespecteerd te worden: Min. Max. Vrije chloor (mg/l) TAC (mg/l) TAC (°F) Zout (g/l) Belangrijk: bij het niet respecteren van deze limieten zal de garantie vervallen. -
Pagina 10: Controle
ECO+ zwembad warmtepomp 4.4 Controle De ECO+ series warmtepompen zijn ontwikkeld en gebouwd voor een lange levensduur indien zij op de juiste manier zijn geïnstalleerd en onder normale omstandigheden kunnen draaien. Een regelmatig nazicht is belangrijk om uw warmtepomp gedurende jaren veilig en efficiënt te laten werken. De volgende richtlijnen kunnen U daarbij helpen: 1. -
Pagina 11: Gebruik En Werking
ECO+ zwembad warmtepomp Ingestelde 5. Gebruik en werking temperatuur 5.1 Het display Pijltjestoetsen Temperatuur zwembadwater Werkingsmode Grafische weergave waterdebiet AAN/UIT schakelaar Met de AAN/UIT schakelaar wordt de warmtepomp aan of uit gezet. In de UIT stand is het volgende zichtbaar op het display: De indicatie ‘OFF’... -
Pagina 12: Onderhoud En Inspectie
ECO+ zwembad warmtepomp 6. Onderhoud en inspectie 6.1 Onderhoud Controleer af en toe het waterdebiet door de warmtepomp op het display. U moet er voor zorgen dat er genoeg water in het systeem kan komen, anders zullen de prestaties en de betrouwbaarheid van uw systeem beïnvloed worden. -
Pagina 13: Foutmeldingen
ECO+ zwembad warmtepomp 6.3 Foutmeldingen Indien er zich een stroring heeft voorgedaan zal de warmtepomp een foutmelding weergeven op het display. Volgende storingen worden gemeld: 1. Low air temp Bij een omgevingstemperatuur lager dan 8°C zal de warmtepomp niet werken en wordt deze melding op het scherm getoond. -
Pagina 14: Garantie
ECO+ zwembad warmtepomp 7. Garantie BEPERKTE WAARBORG Wij danken u voor de aankoop van onze warmtepomp. Deze waarborg dekt fabricage- en materiaalfouten voor alle onderdelen gedurende twee jaar vanaf de aankoopdatum. Deze waarborg is beperkt tot de eerste aankoper in het kleinhandelscircuit, is niet overdraagbaar en is niet van toepassing op producten die uit hun oorspronkelijke installatieplaats verwijderd werden.
