6.4.9 Snapshot-functie gebruiken om stoorsignalen te filteren

De drempels kunnen het niveau van de tankinhoud niet vinden als het lager dan een sterk
stoorsignaal gelegen is. Hieronder ziet u de signalen zoals u ze met een oscilloscoop ziet:

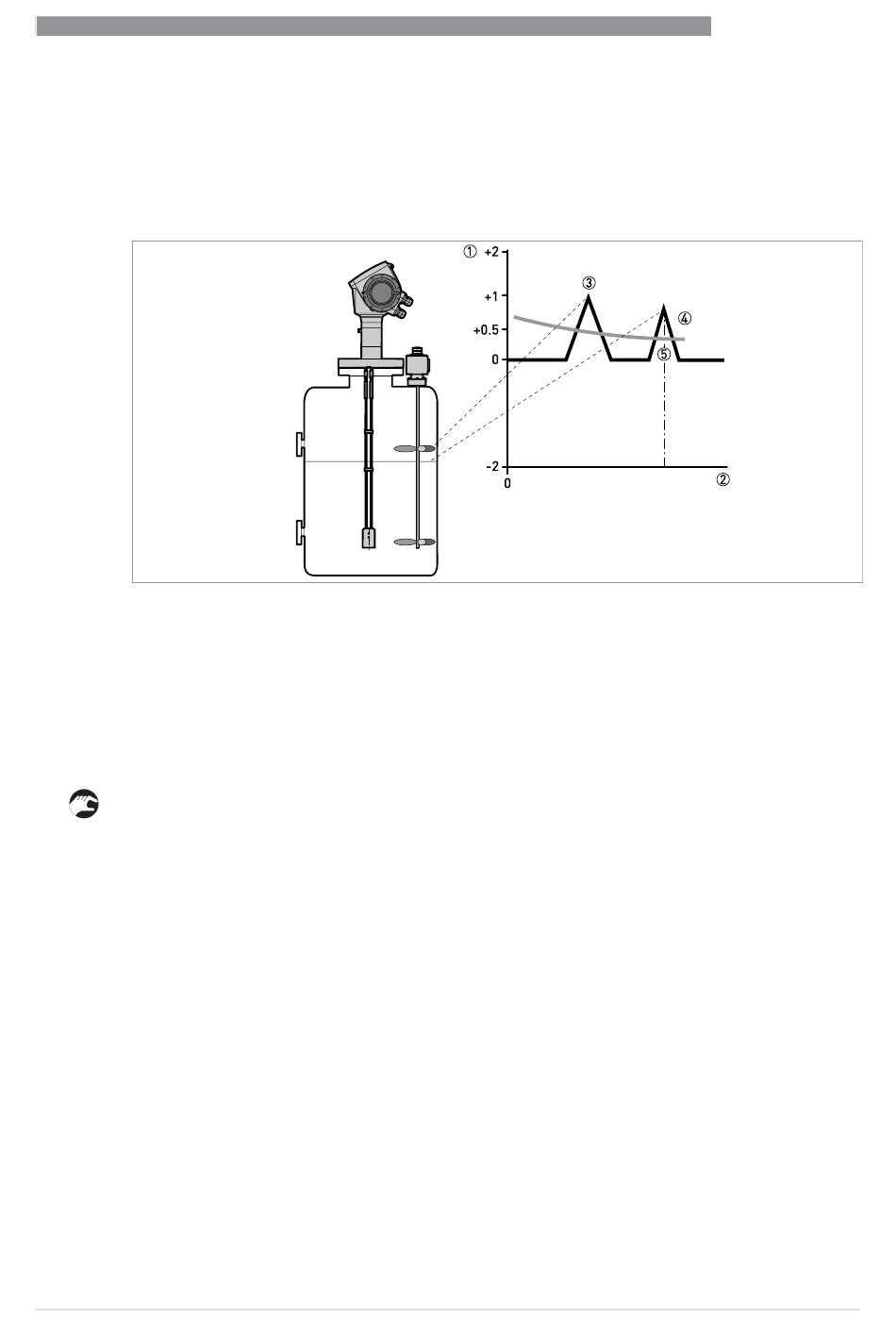

Figuur 6-11: Grafiek met spanning/afstand: niveau onder een sterk stoorsignaal
1 Spanningsamplitude van het signaal in volt
2 Afstand vanaf de procesaansluiting
3 Sterk stoorsignaal (een roerwerk in dit voorbeeld)
4 Drempel
5 Niveausignaal
Met de snapshot-functie kunt u wel een stoorsignaal of een gebied met stoorsignalen filteren. Zo
gebruikt u de snapshot-filter:
• Bekijk in de gebruikersmodus het signaalscherm.
i
Zoek de waarschijnlijke positie van het stoorsignaal.
• Kijk in de tank of naar een tekening van de inwendige tankonderdelen.
i
Achterhaal de afmeting en de positie van het voorwerp dat het stoorsignaal veroorzaakt.
• Maak de tank leeg.
• Ga naar Supervisor > Quick Setup > Setup Mode > Snapshot (Supervisor > Snelle
configuratie > Configuratiemodus > Snapshot)
configuratie > Configuratiemodus > Snapshot)
configuratie > Configuratiemodus > Snapshot)
configuratie > Configuratiemodus > Snapshot)
• Volg de procedure.
• Sla de instellingen op.
• Zorg ervoor dat de snapshot-filter is ingeschakeld.
• Vul de tank.
i
Het apparaat negeert het sterke stoorsignaal en gebruikt het eerste signaal dat het vindt.
