OPTISWITCH 3100 C • Tweedraads 8/16 mA
Fig. 4: Horizontale montage
Wanneer OPTISWITCH 3100 C in de vulstroom is ingebouwd, kan
dit ongewenste foutieve metingen tot gevolg hebben. Monteer de
OPTISWITCH 3100 C daarom op een plaats in de tank, waar geen
storende invloeden, zoals bijv. van vulopeningen, roerwerken enz.
kunnen optreden.
Om te zorgen dat de trilvork van de OPTISWITCH 3100 C bij product-
bewegingen zo min mogelijk weerstand biedt, moeten de oppervlak-
ken van de trilvork parallel aan de productbeweging staan.

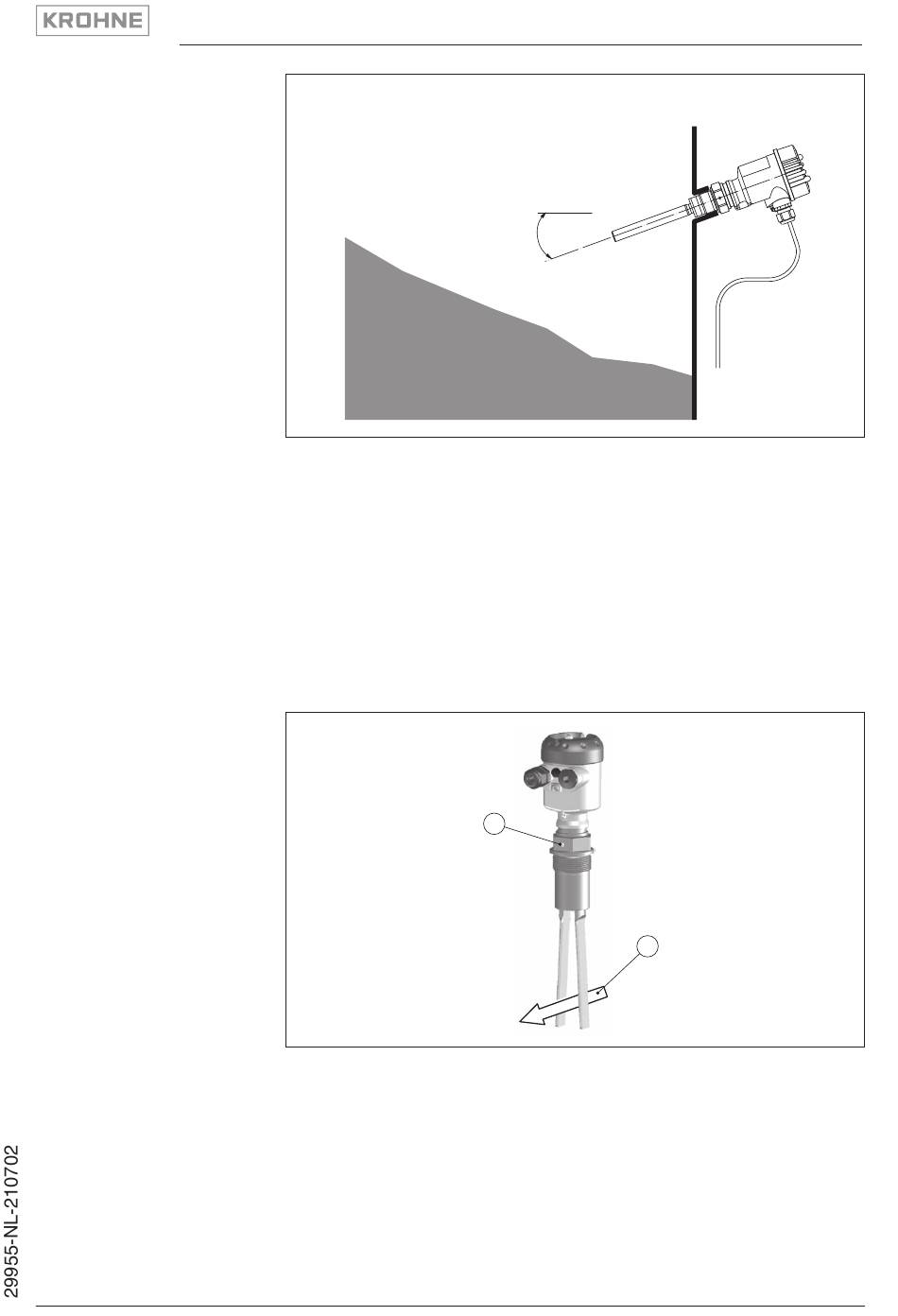

Fig. 5: Stromingsuitrichting van de trilvork
1
Markering bij schroefdraaduitvoering
2
Stromingsrichting
Bij horizontale inbouw in aanhechtende producten moeten de opper-
vlakken van de trilvork zo mogelijk verticaal staan, om afzettingen op
de trilvork zo gering mogelijk te houden. Bij de schroefdraaduitvoering
is een markering aanwezig op de zeskant. Daarmee kunt u de stand
van de trilvork bij het inschroeven controleren. Wanneer de zeskant
20°
1
2
