3 Productbeschrijving
Leveringsomvang
Componenten
Toepassingsgebied
Werkingsprincipe
6
3
Productbeschrijving
3.1
Constructie
De levering bestaat uit:
•
Overspanningsbeveiligingsapparaat B63-48, B63-32
•
O-ringafdichting
•
Documentatie
– Deze gebruiksaanwijzing
– Ex-specifieke veiligheidsinstructies en eventuele overige
certificaten
De volgende afbeelding toont de opbouw van de B63-48, B63-32:

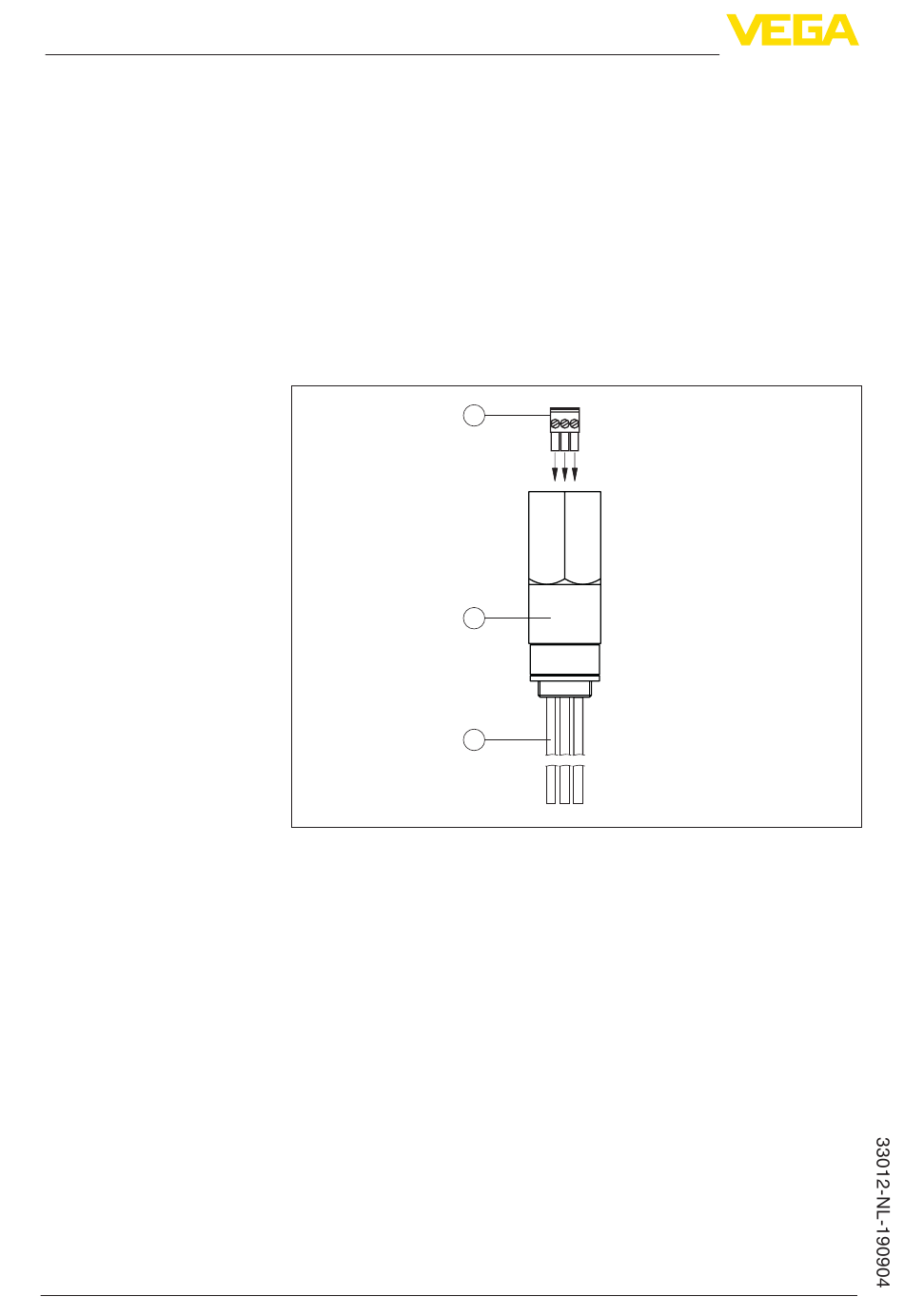

Fig. 1: Opbouw van de B63-48, B63-32
1
Aansluitklemmen voor ingang signaalkabel (niet beveiligde zijde)
2
B63-48, B63-32
3
Uitgang signaalkabel naar sensor (beveiligde zijde)
3.2
Werking
De overspanningsbeveiligingen B63-48, B63-32 zijn compleet in een
rvs-behuizing gekapseld. Deze zijn bedoeld voor inschroeven in de
VEGA-sensoren uit de plics
•
Type B63-48 voor 4 ... 20 mA en 4 ... 20 mA/HART-sensoren
•
Type B63-32 voor Profibus PA- en Foundation-Fieldbus-sensoren
De overspanningsbeveiligingen B63-48, B63-32 begrenzen op
signaalkabels optredende spanningen tot een onschadelijk niveau.
De beveiligingen bevatten spanningsbegrenzende elementen en een
gasscheider voor het afleiden van impulsen tot 10 kA naar aarde.
Wordt alleen bij de uitvoering schroefdraad M20 x 1,5 gebruikt
1)
B63-48, B63-32 • Voor 4 ... 20 mA/HART-, Profibus-PA- en Foundation Fieldbus-circuits
1)
1
2
3
-familie.
®
