5 Sensor op de externe behuizing aansluiten
10
5
Sensor op de externe behuizing
aansluiten
5.1
Aansluiting voorbereiden
Let daarvoor op de instructies in de handleiding van de sensor.
5.2
Aansluitstappen
Opmerking:
De Triax-kabel is meegeleverd en vast op de sensor aangesloten.
De metalen sensorbehuizing kan niet worden geopend. De elektri-
sche aansluiting wordt uitgevoerd op de instrumentbehuizing.
1. Schuif het uiteinde van de kabel door de kabelwartel op de exter-
ne behuizing (instrumentbehuizing)
Tip:
Installeer de kabel los. De aansluitkabel kan alleen op de externe
behuizing (instrumentbehuizing) worden losgemaakt (uitgenomen
BNC-stekker). Indien de sensor moet worden gedemonteerd, moet
de aansluitkabel vrij zijn, om de sensor te kunnen uitdraaien.

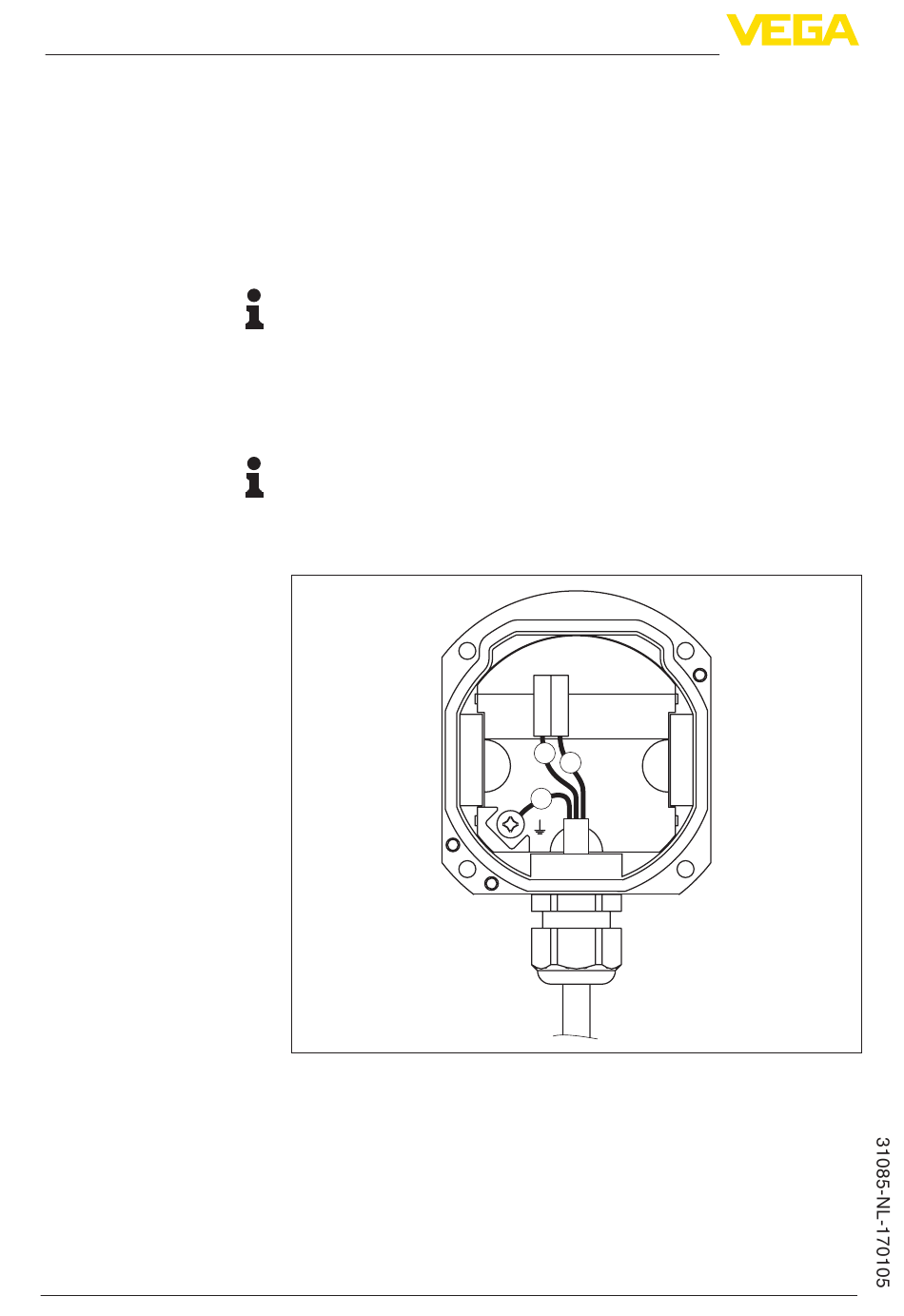

Fig. 5: Aansluiting van de sensor in de sokkelbehuizing
1
Rood - ader
2
Blauw - afscherming
3
Zwart - aarde
2. Sluit de aders aan op de klemmen in de sokkelbehuizing.
De aders zijn genummerd en zo beveiligd tegen verwisselen.
De aardader (zwart met aardmarkering) moet op de aardschroef
worden aangesloten.
1 2
1 2
3
Externe behuizing • VEGACAP, VEGACAL
