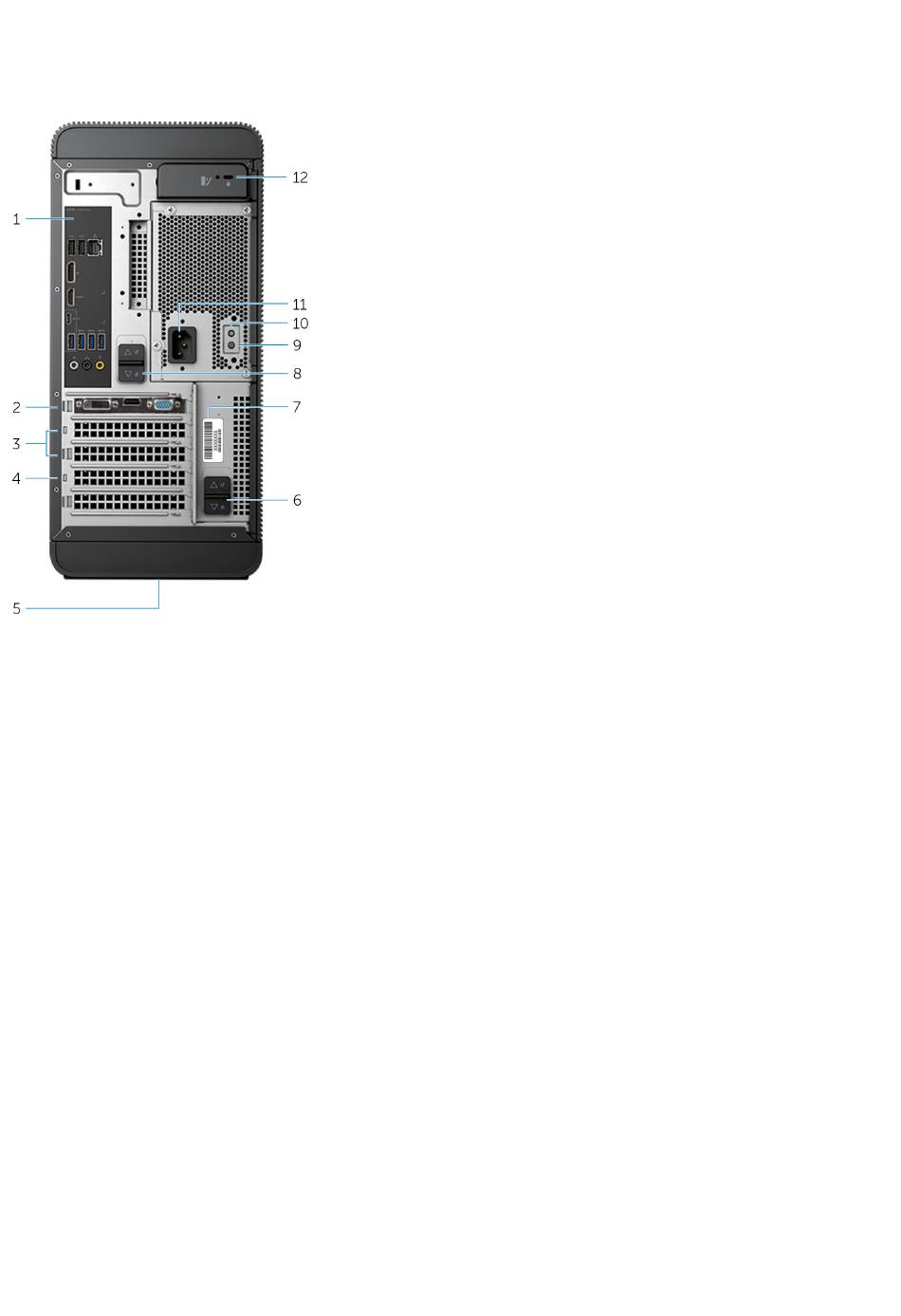

Achterzijde
1. Achterpaneel
Sluit USB-, audio-, video- en andere apparaten aan.
2. PCI-Express x16 (videokaartsleuf 1)
Sluit een PCI-Express-kaart aan, zoals een grafische kaart, geluidskaart of netwerkkaart, om de mogelijkheden van uw computer te
verbeteren.
Voor optimale grafische prestaties gebruikt u deze sleuf voor het aansluiten van de grafische kaart.
3. PCI-Express x1-sleuven (2)
Sluit een PCI-Express-kaart aan, zoals een grafische kaart, geluidskaart of netwerkkaart, om de mogelijkheden van uw computer te
verbeteren.
4. PCI Express x4-sleuf
Sluit een PCI-Express-kaart aan, zoals een grafische kaart, geluidskaart of netwerkkaart, om de mogelijkheden van uw computer te
verbeteren.
5. Label met regelgeving
Bevat informatie over regelgeving met betrekking tot uw computer.
6. Onderste voeding behuizing ontgrendelingsschuifje
Hiermee kunt u de voeding verwijderen uit de computer.
7. Servicetaglabel
Bevat de servicetag en de code voor express-service die nodig zijn om contact te kunnen opnemen met Dell.
8. Bovenste voeding behuizing ontgrendelingsschuifje
Hiermee kunt u de voeding verwijderen uit de computer.
9. Voedingslampje
Geeft aan wat de status van de netvoeding is.
10. Diagnoseknop van de voeding
Druk op deze knop om de status van de voeding te controleren.
11. Voedingspoort
Sluit een stroomkabel aan om uw computer op netvoeding aan te sluiten.
10
Aanzichten
